Назначение

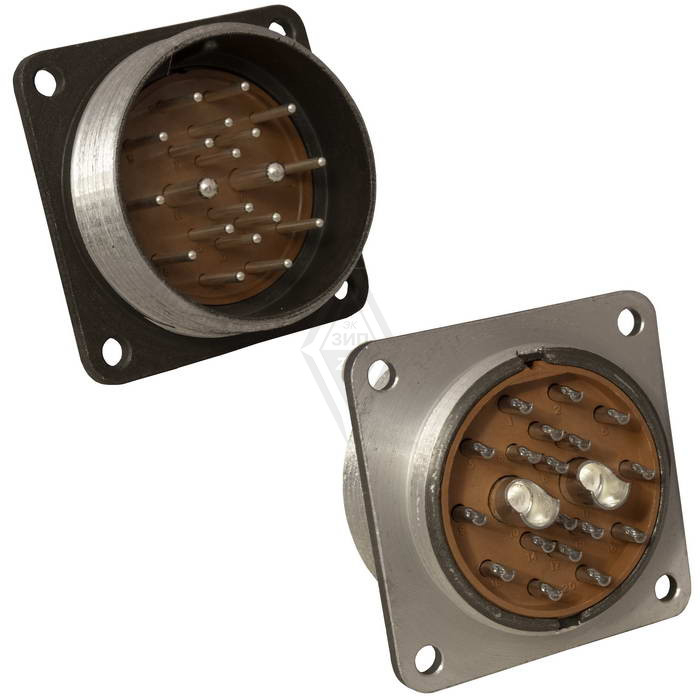

2РМДТ36БПЭ20Ш5В1В — это промышленный электрический разъём (вилка) производства завода «Элекон». Изделие относится к серии цилиндрических соединителей 2РМДТ и предназначено для надёжного электрического соединения в различных электромеханических системах. Разъём применяется там, где требуется коммутация многожильных цепей с повышенными требованиями к стабильности контакта и стойкости изоляции.

Модель востребована при построении приборных и промышленных жгутов, в составе блоков управления, измерительной техники и другого оборудования, работающего в условиях промышленной эксплуатации. Основное назначение — передача электрического сигнала и питающего напряжения между узлами и модулями оборудования через надёжное разъёмное соединение.

Подтверждённые технические особенности

Разъём рассчитан на токовую нагрузку до 8 А на одиночный контакт и суммарно до 133 А на весь соединитель. Максимальное рабочее напряжение достигает 700 В, а электрическая прочность изоляции — до 2300 В в зависимости от условий эксплуатации.

Модель оснащена 20 контактами в блочном исполнении (БПЭ), имеет 5 рядов (Ш5) и приборный монтаж (ПЭ). Сопротивление изоляции составляет не менее 5000 МОм, ёмкость между контактами — до 6 пФ. Эти параметры обеспечивают высокую надёжность соединения в промышленных приложениях.

Корпус разъёма негерметичный. Конструкция подходит для пайки или печатного монтажа. Завод-изготовитель — «Элекон», категория изделия — 2РМД.

• Тип изделия: промышленный электрический разъём (вилка).
• Серия: цилиндрические соединители 2РМДТ.
• Количество контактов: 20, блочное исполнение (БПЭ).
• Число рядов: 5 (Ш5).
• Монтаж: приборный (ПЭ), пайка или печатный монтаж.
• Ток на одиночный контакт: до 8 А.
• Суммарный ток на соединитель: до 133 А.
• Максимальное рабочее напряжение: до 700 В.
• Электрическая прочность изоляции: до 2300 В в зависимости от условий.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: до 6 пФ.
• Корпус: негерметичный.

Применение

Соединитель 2РМДТ36БПЭ20Ш5В1В применяется в электромеханических системах, где необходима коммутация многоконтактных цепей с рабочим напряжением до 700 В и токовой нагрузкой в пределах заявленных значений. Благодаря блочному исполнению и приборному монтажу изделие удобно для установки в составе блоков, стоек и пультов управления.

Разъём подходит для использования в промышленном оборудовании, приборах и устройствах, где важны стабильное переходное сопротивление, низкая ёмкость между контактами и высокое сопротивление изоляции. Конструкция допускает пайку и печатный монтаж, что расширяет варианты его установки в аппаратуре.

Условия эксплуатации и совместимость

Корпус изделия негерметичный, поэтому при монтаже и эксплуатации следует учитывать это ограничение и применять разъём в условиях, соответствующих его исполнению. Заявленные электрические параметры — ток до 8 А на контакт, суммарный ток до 133 А, напряжение до 700 В, прочность изоляции до 2300 В — определяют область допустимых режимов работы.

Изделие относится к категории 2РМД и выпускается заводом «Элекон», что подтверждает его принадлежность к серийной промышленной продукции данного производителя. Артикул товара — 50160.
