Назначение соединителя 2РМДТ36БПЭ20Ш5В1В

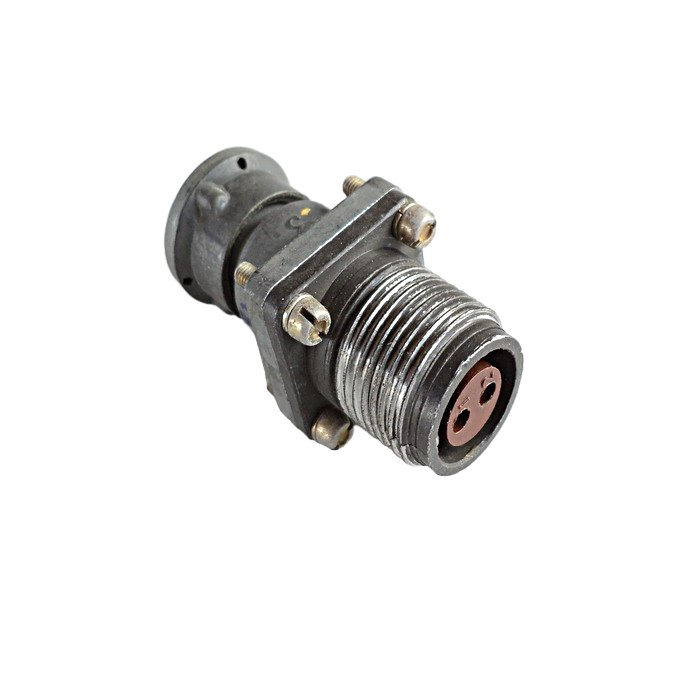

2РМДТ36БПЭ20Ш5В1В — это электрический разъём, относящийся к серии цилиндрических низкочастотных негерметичных соединителей. Он выпускался как блочный приборный элемент с вилкой и предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Основное назначение изделия — соединение длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Блочное исполнение корпуса позволяет монтировать разъём непосредственно на приборной панели или корпусе устройства, обеспечивая надёжную коммутацию кабельных линий с внутренними цепями аппаратуры.

Расшифровка маркировки

Обозначение 2РМДТ36БПЭ20Ш5В1В построено по стандартной схеме и содержит полную информацию о конструктивных особенностях изделия:

• 2РМДТ — тип соединителя, негерметичный тропикоустойчивый;
• 36 — условный размер корпуса, диаметр посадочного отверстия 36 мм;
• Б — блочный корпус;
• ПЭ — прямой патрубок экранированный;
• 20 — количество контактов диаметром 1 мм;
• 5 — сочетание контактов;
• В — серебряное покрытие контактов;
• 1 — цилиндрический вид контакта;
• В — всеклиматическое исполнение.

Такая маркировка позволяет однозначно определить совместимость разъёма с ответной частью и пригодность для конкретных условий эксплуатации без обращения к дополнительной документации.

Подтверждённые технические характеристики

Изделие рассчитано на эксплуатацию в жёстких условиях и обладает следующими параметрами:

• максимальное рабочее напряжение — до 560 В;
• токовая нагрузка на соединитель — до 50 А;
• рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия;
• количество сочленений-расчленений — 500 циклов;
• наработка — не менее 5000 часов;
• рабочая частота цепей — до 3 МГц.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при многократных коммутациях. Исполнение В означает всеклиматическую стойкость, что допускает применение разъёма в регионах с различными климатическими условиями, включая тропические.

Применение и условия эксплуатации

Соединитель 2РМДТ36БПЭ20Ш5В1В используется в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей, включая приборные установки в различных отраслях промышленности. Благодаря 20 контактам с диаметром 1 мм и допустимому току до 50 А он подходит для передачи как сигнальных, так и силовых цепей в составе одного корпуса.

Негерметичное исполнение означает, что разъём не предназначен для работы в условиях прямого воздействия влаги под давлением, однако тропикоустойчивость и всеклиматическое исполнение В позволяют эксплуатировать его при повышенной влажности и в широком температурном диапазоне. Экранированный прямой патрубок снижает уровень помех и обеспечивает защиту цепей от внешних электромагнитных влияний.

Указанный период выпуска — 2015–2026 годы. Ресурс в 500 циклов сочленения-расчленения и наработка не менее 5000 часов делают изделие пригодным для приборов, требующих периодического подключения и отключения кабельных линий без потери качества контакта.

Области применения

1. Приборные установки радиоэлектронной аппаратуры.
2. Радиотехнические системы с частотами до 3 МГц.
3. Промышленное оборудование различных отраслей, где требуется блочный монтаж разъёма.
4. Цепи постоянного и переменного тока с напряжением до 560 В.

Разъём 2РМДТ36БПЭ20Ш5В1В сочетает компактный корпус с посадочным диаметром 36 мм, высокую токовую нагрузку и стойкость к климатическим воздействиям, что делает его востребованным элементом в составе ответственных электрических соединений.
