Назначение и область применения

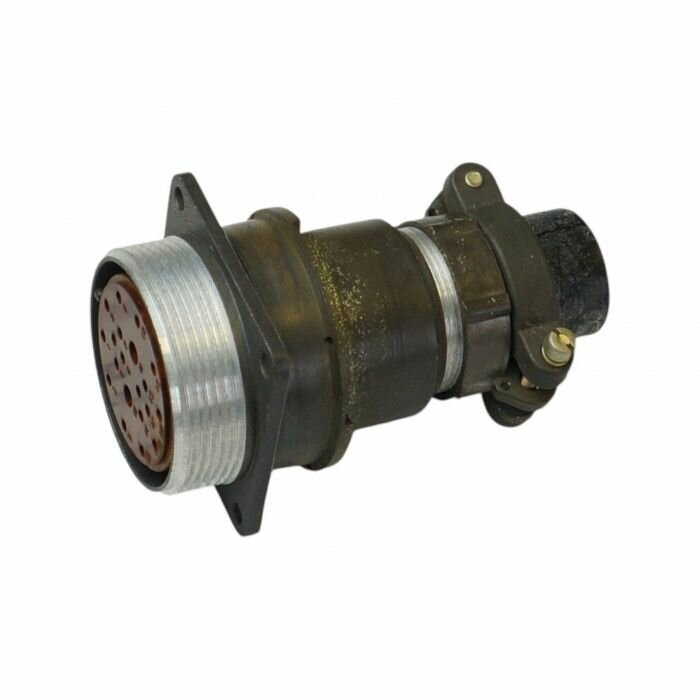

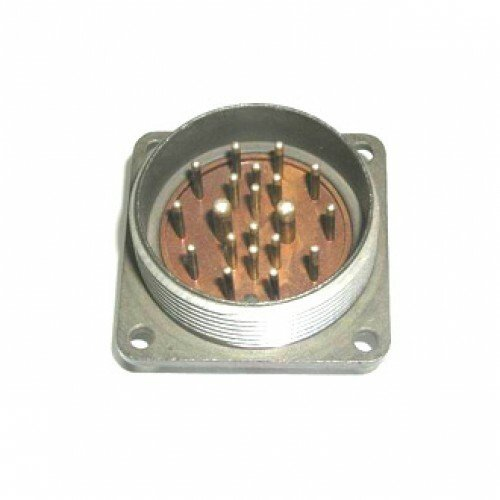

2РМДТ36БПЭ20Г6В1В «5» — низкочастотный цилиндрический разъём типа 2РМДТ, изготовленный по техническим условиям ГЕ0.364.126ТУ с приёмкой «5». Изделие представляет собой приборную (блочную) розетку с прямым патрубком для экранированного кабеля.

Разъём предназначен для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц в аппаратуре объёмного и блочного монтажа. Он применяется в радиоэлектронной и промышленной аппаратуре, в том числе во всеклиматическом исполнении, где предъявляются повышенные требования по температуре, вибрации и тропикоустойчивости.

Конструкция и типоразмер

Условный размер корпуса — 36; диаметр корпуса соответствует стандартному габариту серии 2РМ/2РМД. Обозначение БПЭ описывает приборный корпус с прямым патрубком для экранированного кабеля, резьбовой фиксацией по схеме «гайка–корпус» и одношпоночной поляризацией, что исключает неправильное сочленение.

Сочетание 20Г6В1 означает розетку с 20 контактами, часть которых (6 штук) имеет серебряное покрытие; комбинация контактов соответствует типовой схеме для изделий 2РМД/2РМДТ. Приёмка «5» подтверждает соответствие изделия требованиям технических условий.

Электрические характеристики

• Максимальное рабочее напряжение (амплитудное значение) — до 700 В; для ряда изделий серии 2РМДТ36БПЭ указывается 560–700 В.
• Максимальный ток на один контакт — до 8 А; суммарная нагрузка на разъём — порядка 130–150 А в зависимости от схемы комбинации контактов.
• Сопротивление контактов — не более 5 мОм на один контакт по серии 2РМДТ.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм; ёмкость между контактами — не более нескольких пикофарад.

Климатические и механические параметры

Диапазон рабочих температур — примерно от минус 60 °C до плюс 100 °C с учётом перегрева контактов до плюс 50 °C. Изделие устойчиво к повышенной относительной влажности до 90–98 % при температуре плюс 35 °C, к тропическим условиям и пониженному атмосферному давлению.

Разъём выдерживает синусоидальную вибрацию и многократные сочленения–расчленения (до нескольких сотен циклов). Минимальная наработка — не менее 1000 часов, срок сохраняемости — не менее 15 лет.

Применение в системах

Изделие используется как приборная розетка в блочных блоках, панельных монтажах и на плате, куда подключается кабельная вилка 2РМДТ36КПН20Ш6В1В или аналогичная. Такие разъёмы типичны для питания и коммутации силовых и слаботочных цепей в аппаратуре общепромышленного и тропического исполнения, где требуется надёжный многоконтактный цилиндрический соединитель с резьбовой фиксацией.

Артикул: 81092. Категория: 2РМД. Приёмка: «5». Год выпуска: 2016.
