Назначение и область применения

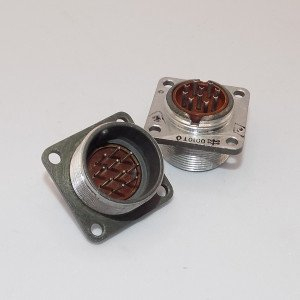

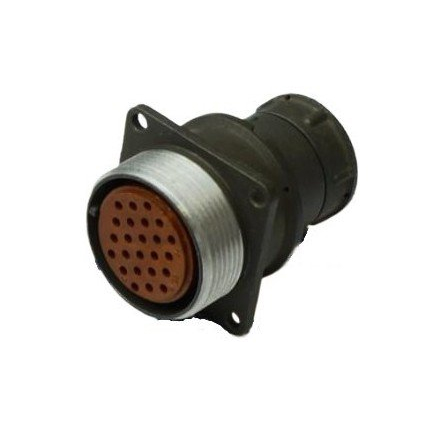

Розетка блочная 2РМДТ36БПЭ20Г5В1В (артикул 70149) — это низкочастотный цилиндрический соединитель серии 2РМДТ, предназначенный для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории негерметичных всеклиматических разъёмов и применяется в промышленной, телекоммуникационной и военной аппаратуре для соединения цепей с нагрузкой до нескольких сотен ампер при напряжении до 700 В.

Разъём рассчитан на эксплуатацию в широком диапазоне температур и в обычных климатических условиях, что делает его пригодным для использования в составе ответственных электротехнических и радиотехнических изделий. Он востребован в тех случаях, когда требуется надёжное электрическое соединение с защитой линии от помех и возможность работы при значительных токовых нагрузках.

Конструкция и тип контактов

Розетка выполнена с прямым патрубком и гайкой для экранированного кабеля. Такое исполнение позволяет подключать кабели с экраном и обеспечивать помехозащиту линий связи.

• Количество контактов — 20.
• Сочетание контактов — 5.
• Тип контактов — гнёзда (розетка).
• Монтаж — на блок или панель.
• Корпус выполнен из металла.
• Контакты имеют серебряное или серебряно-золотое покрытие, что обеспечивает коррозионную стойкость и низкое переходное сопротивление.

Блочное исполнение подразумевает установку розетки непосредственно на блок или панель аппаратуры, что удобно при компоновке объёмного монтажа внутри устройства.

Электрические характеристики

Максимальное рабочее напряжение составляет 560 В или 700 В в зависимости от режима работы. Токовая нагрузка на один контакт достигает 8 А, а суммарная токовая нагрузка на весь разъём — до 133 А.

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Ёмкость между контактами — до 6 пФ, что оптимально для низкочастотных цепей. Такие параметры обеспечивают стабильную передачу сигнала и питающих напряжений в рабочих диапазонах соединителя.

Климатические и эксплуатационные параметры

Разъём рассчитан на работу в диапазоне температур примерно от минус 60 до плюс 100 градусов Цельсия, что типично для серии 2РМД и 2РМДТ. Металлический корпус и покрытие контактов способствуют сохранению работоспособности изделия при воздействии неблагоприятных внешних факторов.

Применение и особенности подключения

Изделие применяется для внутреннего объёмного монтажа и соединения цепей в аппаратуре различного назначения. Благодаря наличию патрубка и гайки для экранированного кабеля, розетка позволяет организовать экранированное подключение и снизить влияние помех на передаваемые сигналы.

1. Установка розетки на блок или панель аппаратуры.
2. Подключение экранированного кабеля с фиксацией гайкой.
3. Соединение цепей постоянного или переменного тока с частотой до 3 МГц.
4. Эксплуатация в составе промышленного, телекоммуникационного и военного оборудования.

Таким образом, розетка блочная 2РМДТ36БПЭ20Г5В1В представляет собой надёжный низкочастотный соединитель для ответственных применений, где важны помехозащита, широкий температурный диапазон и способность выдерживать значительные токовые нагрузки.
