Назначение разъема 2РМДТ36БПЭ20Г5В1В

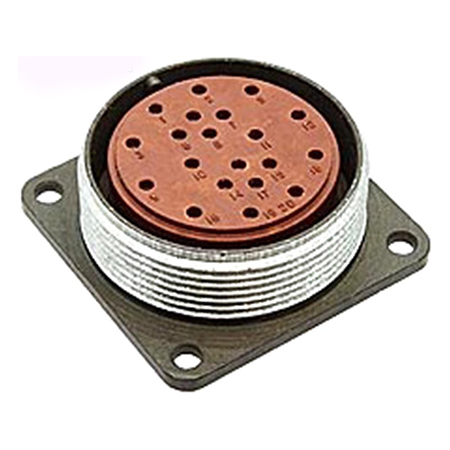

2РМДТ36БПЭ20Г5В1В — это розетка блочная (приборная) цилиндрического электрического разъема серии 2РМДТ. Изделие предназначено для ручного соединения и разъединения электрических цепей с нагрузкой до 260 А и напряжением до 700 В. Разъем относится к негерметичным всеклиматическим соединителям внутреннего объемного монтажа, имеет карболитовое основание и металлический корпус.

Конструкция рассчитана на эксплуатацию в составе приборов, блоков и кабельных сборок, где требуется надежная коммутация большого числа цепей в одном корпусе. Розетка применяется как ответная часть соединителя и обеспечивает механическое крепление на панели или в блоке.

Расшифровка обозначения 2РМДТ36БПЭ20Г5В1В

Маркировка изделия содержит полную информацию о его исполнении:

• 2РМДТ — тип разъема;
• 36 — условный размер корпуса;
• БПЭ — блочный приборный корпус с правой резьбой и эластичным вводом кабеля;
• 20 — количество контактов, 20 штук;
• Г5 — диаметр контактов 1,5 мм с 5-м рядом;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Технические характеристики

Разъем рассчитан на токовую нагрузку до 8 А на одиночный контакт и суммарно до 133 А. Максимальное рабочее напряжение составляет 700/560 В. Испытательное напряжение достигает 2300 В в нормальных условиях и 450 В при пониженном давлении. Сопротивление контактов — не более 2,5 мОм, емкость между ними — до 6 пФ.

Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при повышенной влажности до 98 процентов при плюс 40 градусах Цельсия и при пониженном давлении до 133,32 Па. Минимальная наработка составляет 1000 часов, количество соединений-расчленений — до 500, срок хранения — 15 лет. Усилие расчленения — не более 196,2 Н.

Условия эксплуатации

Всеклиматическое исполнение позволяет использовать розетку в широком диапазоне климатических воздействий — от низких температур до повышенной влажности и пониженного атмосферного давления. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная герметизация стыка, но при этом обеспечивается надежный электрический контакт и механическая фиксация.

Область применения

Розетка 2РМДТ36БПЭ20Г5В1В применяется в приборостроении, радиоэлектронной аппаратуре, промышленном оборудовании и других областях, где необходима коммутация цепей с током до 8 А на контакт. Блочное приборное исполнение с эластичным вводом кабеля упрощает монтаж и защищает кабель в месте ввода. Изделие подходит для внутреннего объемного монтажа и устанавливается на панелях и в корпусах блоков.

Комплектация и особенности

Поставляется как розетка блочная приборная. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает надежность соединения. Корпус металлический, основание карболитовое. Крепление осуществляется за счет резьбового соединения с правой резьбой.

Год выпуска: 2026.
