Назначение и область применения

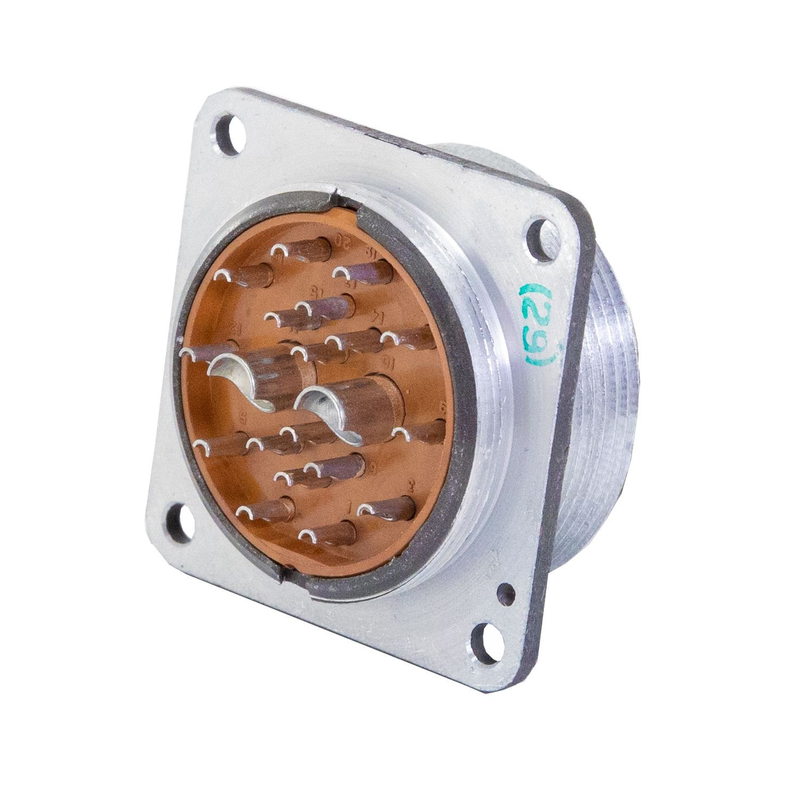

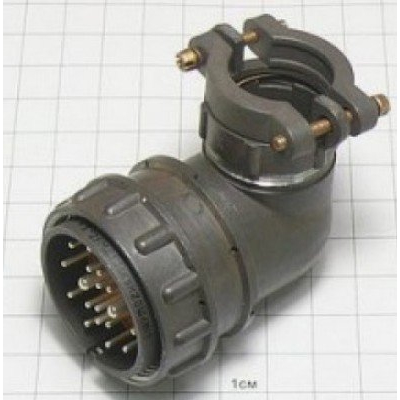

2РМДТ36Б20Ш6В1В — это блочная вилка (штыревой соединитель) производства завода «Элекон» с приемкой ОТК, относящаяся к серии цилиндрических низкочастотных разъемов 2РМДТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъем применяется для коммутации силовых и сигнальных цепей в составе радиоэлектронной аппаратуры, приборов и блоков, где требуется надежное механическое соединение и стабильный электрический контакт при воздействии внешних дестабилизирующих факторов.

Вилка востребована в промышленном оборудовании, системах управления, измерительной технике и других устройствах, эксплуатируемых в том числе в условиях повышенной влажности и температуры благодаря климатическому исполнению В2.1 (тропикоустойчивому).

Электрические характеристики

Соединитель рассчитан на токовую нагрузку на одиночный контакт до 36 А и максимальную суммарную нагрузку на соединитель 147 А. Контактная система включает 20 контактов:

• 18 контактов диаметром 1,5 мм;
• 2 контакта диаметром 3 мм.

Контакты имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление: не более 0,8 мОм для крупных контактов и не более 2,5 мОм для мелких. Максимальное рабочее напряжение составляет 560 В (эффективное значение) и до 700 В (амплитудное). Сопротивление изоляции — не менее 5000 МОм, электрическая прочность изоляции — от 1850 до 2300 В.

Конструкция и материалы

Корпус приборный (исполнение Б), без патрубка (индекс 20), изготовлен из алюминиевого сплава с оксидированием, цвет серый. Изолятор выполнен из карболита коричневого цвета. Габаритные размеры составляют 27 на 43 на 43 мм, в отдельных вариациях — до 67,5 мм. Сочленение резьбовое с шагом M39 на 1,5 мм, поляризация одношпоночная, что исключает неправильное соединение. Монтаж на панель осуществляется пайкой. Усилие расчленения — около 22 кгс. Контакты извлекаемые, что упрощает обслуживание и ремонт.

Условия эксплуатации и надежность

Разъем устойчив к вибрациям с ускорением до 50 g в диапазоне частот от 1 до 5000 Гц, к ударам до 500 g и к акустическим шумам уровнем до 170 дБ. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Срок службы составляет 15 лет хранения, наработка — не менее 1000 часов, количество циклов сочленения-расчленения — 500.

Комплектация и приемка

Поставка осуществляется в заводской упаковке. Изделие имеет приемку «ОТК», год выпуска — 2025, артикул — 20239, категория — 2РМД. Производитель — завод «Элекон».
