Назначение разъёма 2РМДТ36Б20Ш6В1В

2РМДТ36Б20Ш6В1В производства завода «Элекон» — это цилиндрический низкочастотный разъём, выполненный в виде блочной вилки. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём относится к серии 2РМДТ, которая применяется для внутреннего объёмного монтажа, то есть для соединения узлов и блоков внутри аппаратуры, а не для вывода кабеля наружу.

Поставка осуществляется в заводской упаковке. Изделие выпускается с приёмкой отдела технического контроля «ОТК», что подтверждает соответствие параметров требованиям технических условий. Данный соединитель не взаимосочленяем с разъёмами серии 2РМТ из-за отличий в схеме контактов, поэтому при подборе ответной части следует учитывать это ограничение.

Конструктивные и электрические особенности

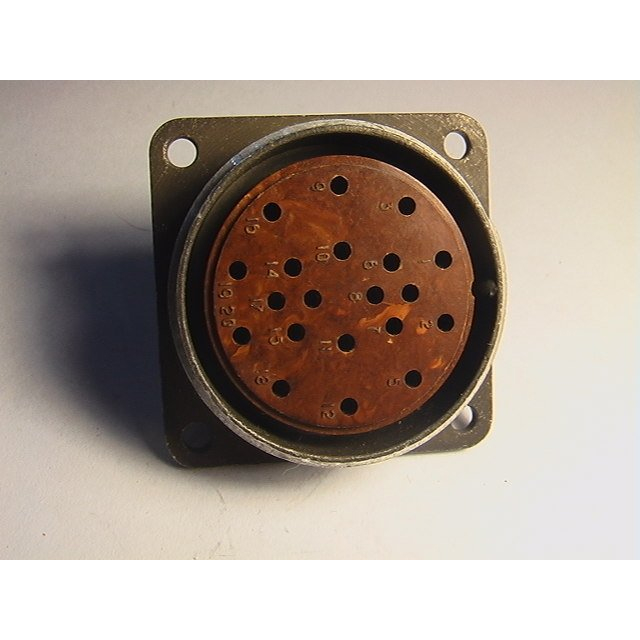

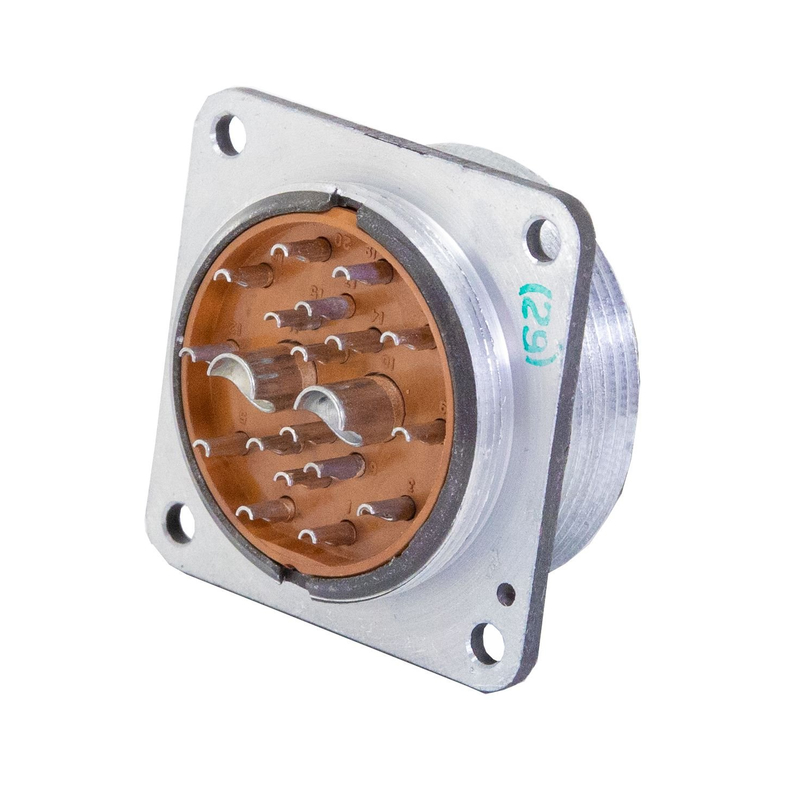

Разъём имеет 20 штыревых контактов (вилка), условный размер корпуса 36, исполнение без патрубка. Соединение с ответной частью — резьбовое. Корпус металлический, негерметичный, экранированный, с одношпоночной поляризацией, что исключает неправильное сочленение. Покрытие контактов — серебро, что соответствует индексу «В» в обозначении.

Монтаж выполняется объёмным способом либо пайкой на блок. Усилие расчленения составляет около 22 кгс. Ключевые электрические параметры приведены ниже.

• Номинальное напряжение: 560 В, максимальное — 700 В.
• Ток на контакт: до 36 А, суммарный ток на соединитель — до 147 А.
• Сопротивление контакта: от 0,8 до 2,5 мОм.
• Ёмкость между контактами: до 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность: от 1850 до 2300 В.
• Количество циклов соединения: до 500.

Условия эксплуатации и стойкость к среде

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Разъём относится к всеклиматическому исполнению по ТУ ГЕО.364.126ТУ, то есть рассчитан на эксплуатацию в различных климатических зонах. Металлический экранированный корпус обеспечивает защиту от внешних помех, а негерметичное исполнение предполагает использование в условиях, где не требуется полная герметизация стыка. Одношпоночная поляризация упрощает ориентирование вилки относительно розетки при монтаже.

Применение и комплектация

Соединители серии 2РМДТ востребованы в блоках и стойках промышленной и специальной аппаратуры, где требуется компактное резьбовое соединение с высокой токовой нагрузкой на контакт и экранированием. Благодаря 20 контактам и большому суммарному току разъём подходит для силовых и сигнальных цепей одновременно.

В комплект поставки входит разъём в заводской упаковке. Артикул товара — 20238. Категория — 2РМД. Производитель — «Элекон». Год выпуска, указанный в характеристиках, — 2026. Приёмка — «ОТК».
