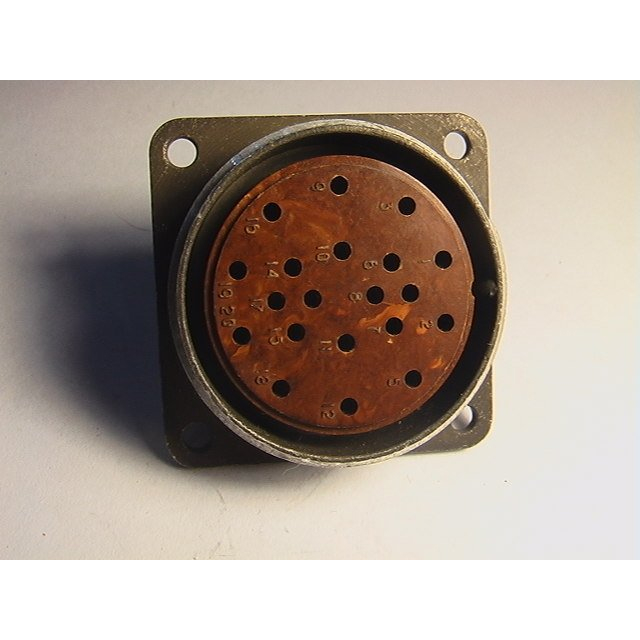

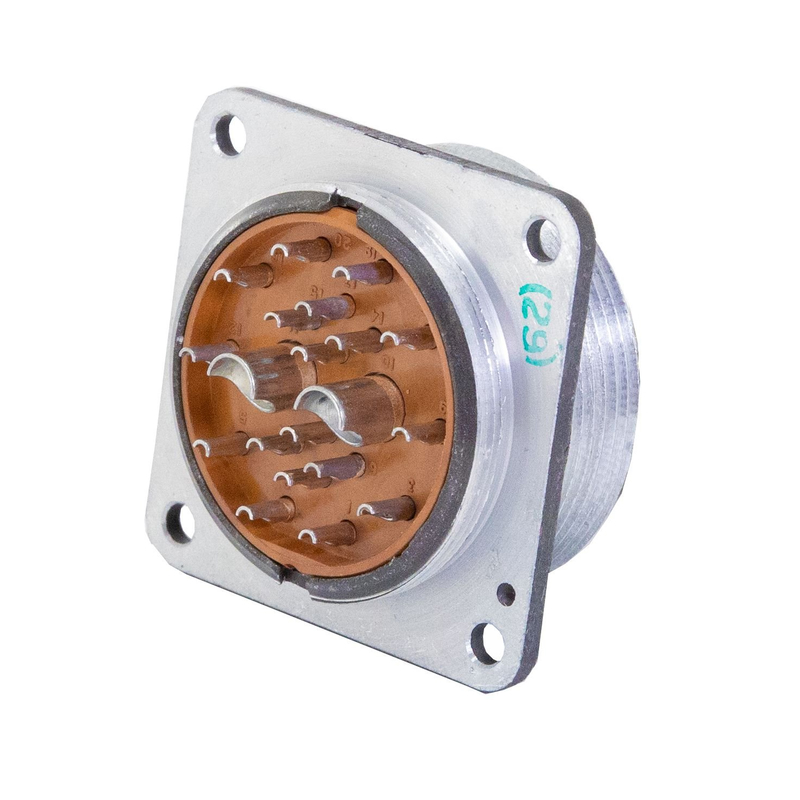

2РМДТ36Б20Ш6В1В: надежный цилиндрический разъем для промышленного применения

Разъем 2РМДТ36Б20Ш6В1В относится к серии отечественных цилиндрических электрических соединителей, рассчитанных на эксплуатацию в составе промышленного, транспортного, измерительного и специализированного оборудования. Такие разъемы применяют там, где требуется компактное, разъемное и механически устойчивое соединение кабельных линий, жгутов и блоков аппаратуры.

Обозначение 2РМДТ36Б20Ш6В1В указывает на исполнение изделия в рамках серии 2РМДТ, его габаритную группу, конструктивный вариант и контактную часть. Разъемы данного типа востребованы при построении электрических интерфейсов между отдельными узлами оборудования, в том числе в системах автоматики, приборостроении, энергетических шкафах и подвижной технике.

Назначение разъема 2РМДТ36Б20Ш6В1В

Основная задача разъема — обеспечить многоконтактное подключение электрических цепей с возможностью быстрого монтажа, технического обслуживания и замены отдельных модулей. Конструкция цилиндрического соединителя помогает надежно фиксировать стыкуемые части и снижает риск случайного разъединения при вибрации или механических нагрузках.

Разъем 2РМДТ36Б20Ш6В1В может использоваться для передачи:

• силовых цепей в пределах допустимой токовой нагрузки контактов;

• сигналов управления и дискретных команд;

• цепей контроля, блокировки и индикации;

• измерительных сигналов;

• соединений в составе кабельных жгутов и распределительных устройств.

Особенности конструкции

Серия 2РМДТ известна цилиндрической формой корпуса и резьбовым способом сочленения. Резьбовое соединение обеспечивает равномерную механическую фиксацию и особенно удобно в оборудовании, которое подвергается периодической вибрации, ударам либо частому подключению и отключению.

Для разъема 2РМДТ36Б20Ш6В1В важны следующие конструктивные особенности:

• металлический корпус с высокой механической прочностью;

• многоконтактная вставка с заданной схемой расположения контактов;

• защита контактов от механического повреждения при корректном сочленении;

• направляющие элементы, исключающие неправильную ориентацию частей разъема;

• возможность применения в составе стационарной и бортовой аппаратуры;

• удобство маркировки цепей при изготовлении и обслуживании кабельных сборок.

Контактная группа рассчитана на формирование стабильного электрического соединения. При проектировании жгута необходимо учитывать сечение подключаемых проводников, номинальный ток по каждой цепи, допустимый нагрев, способ заделки контактов и условия окружающей среды.

Где применяется 2РМДТ36Б20Ш6В1В

Цилиндрические разъемы подобного исполнения используют в системах, где недостаточно обычных бытовых соединителей. Их выбирают для оборудования, предъявляющего повышенные требования к надежности коммутации и сохранению электрического контакта в процессе длительной работы.

Типичные области применения:

• промышленная автоматика и системы управления;

• шкафы управления, распределительные панели и испытательные стенды;

• контрольно-измерительная аппаратура;

• телеметрические и сигнальные комплексы;

• машиностроительное оборудование;

• железнодорожная, автомобильная и специальная техника;

• авиационные и бортовые электрические системы;

• приборы связи, навигации и радиотехнические комплексы;

• кабельные жгуты для модульных электронных устройств.

Что учитывать при подборе

При выборе разъема 2РМДТ36Б20Ш6В1В необходимо сопоставлять не только полное обозначение, но и все параметры сопрягаемой части. Даже внешне похожие цилиндрические соединители могут иметь несовместимые схемы контактов, размеры, ключи поляризации или варианты монтажа.

Перед установкой рекомендуется проверить:

Особое внимание следует уделить распиновке. При ремонте или изготовлении жгута важно сверять фактическую нумерацию контактов с документацией на конкретный узел, а не ориентироваться только на внешний вид разъема.

Монтаж и эксплуатация

Для стабильной работы соединения контакты должны быть правильно обжаты или закреплены в соответствии с технологией, предусмотренной для используемого исполнения. Некачественная заделка проводника может увеличить переходное сопротивление, вызвать локальный нагрев и привести к нестабильной работе оборудования.

При монтаже 2РМДТ36Б20Ш6В1В рекомендуется:

• не допускать перекоса при сочленении частей;

• затягивать резьбовое соединение без чрезмерного усилия;

• исключать натяжение кабеля непосредственно на контакты;

• применять разгрузку и фиксацию жгута;

• контролировать чистоту контактной зоны;

• защищать неиспользуемые соединители от пыли, влаги и механических повреждений;

• проверять отсутствие повреждений изоляции и корпуса при регламентном обслуживании.

Разъем 2РМДТ36Б20Ш6В1В представляет собой специализированное решение для создания надежных многоконтактных соединений в технических системах. Его применение помогает упростить компоновку оборудования, повысить ремонтопригодность кабельных жгутов и обеспечить устойчивую коммутацию электрических цепей в сложных условиях эксплуатации.
