Назначение разъёма 2РМДТ36Б20Ш6В1В

2РМДТ36Б20Ш6В1В — это блочный цилиндрический низкочастотный разъём производства предприятия Элекон. Изделие предназначено для электрического соединения цепей постоянного и переменного тока в составе приборов, блоков и кабельных сборок. Разъём применяется там, где требуется компактное, надёжное и герметичное по конструкции сочленение с большим числом контактов и повышенной токовой нагрузкой.

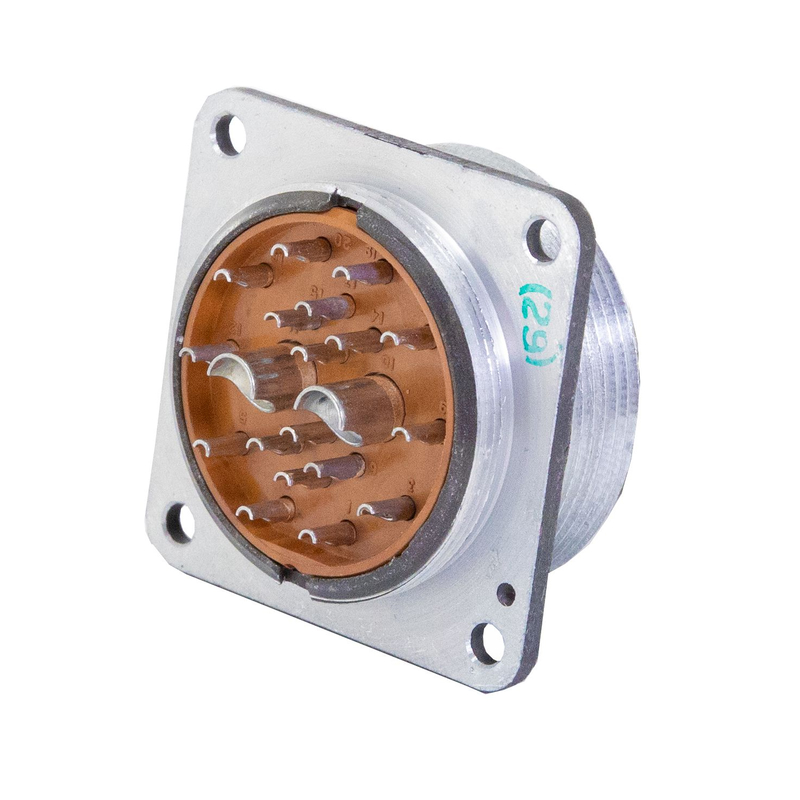

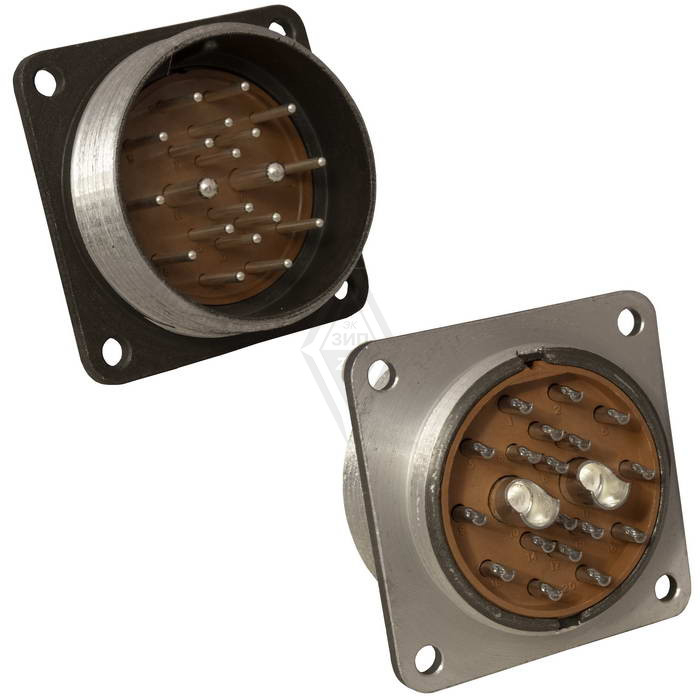

Модель представляет собой вилку, что отражено в обозначении буквой Ш. Приборный корпус диаметром 36 миллиметров позволяет монтировать разъём непосредственно на корпусе устройства, а отсутствие патрубка делает его удобным для приборных применений, где не требуется кабельный ввод с уплотнением по оболочке кабеля.

Подтверждённые технические особенности

Конструкция разъёма включает 20 контактов диаметром 1 миллиметр с серебряным покрытием, что обозначено в маркировке буквой В. Сочетание контактов указано как 6. Серебряное покрытие обеспечивает стабильное переходное сопротивление и надёжную работу в слаботочных и силовых цепях одновременно.

Основные электрические параметры изделия следующие:

• максимальное рабочее напряжение — 560 вольт;
• рабочая частота цепей — до 3 мегагерц;
• токовая нагрузка на контакт — от 36 до 50 ампер;
• сопротивление изоляции — не менее 1000 мегаом.

Соединение контактов фиксируется резьбовым способом, что исключает самопроизвольное рассоединение под действием вибрации и механических нагрузок. Разъём обладает тропикоустойчивостью, то есть сохраняет рабочие свойства при повышенной влажности и в условиях жаркого климата.

Ресурс и условия эксплуатации

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Наработка изделия — не менее 5000 часов. Количество циклов соединения-рассоединения достигает 500, а срок хранения установлен на уровне 25 лет. Такие показатели подтверждают пригодность разъёма для длительной эксплуатации в составе ответственного оборудования.

Применение и монтаж

Разъём 2РМДТ36Б20Ш6В1В востребован в приборостроении, радиоэлектронной аппаратуре, измерительной технике и промышленном оборудовании, где необходимо передавать сигнал и питание через один компактный узел. Резьбовая фиксация упрощает многократное подключение и обслуживание блоков, а серебряное покрытие контактов снижает потери в цепях с повышенным током.

Цилиндрический блочный корпус диаметром 36 миллиметров рассчитан на установку в приборную панель или корпус устройства. Тропикоустойчивое исполнение делает разъём применимым в аппаратуре, работающей в тяжёлых климатических условиях. Изделие выпускается под артикулом 50155 и относится к категории 2РМД. Год выпуска, указанный в каталоге, — 2017.

Ключевые преимущества

1. Двадцать контактов с серебряным покрытием в одном компактном корпусе.
2. Токовая нагрузка на контакт от 36 до 50 ампер при напряжении до 560 вольт.
3. Резьбовая фиксация соединения для устойчивости к вибрации.
4. Тропикоустойчивость и широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия.
5. Ресурс не менее 5000 часов и 500 циклов сочленения.
6. Срок хранения 25 лет.
