Назначение и область применения

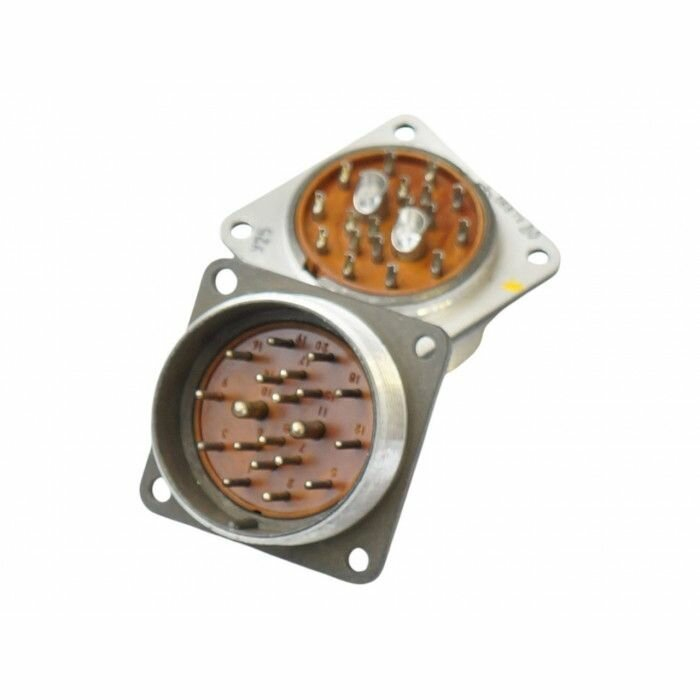

2РМДТ36Б20Ш6В1В «5» — низкочастотный цилиндрический разъём серии 2РМДТ, выполненный в виде типовой «вилки» блочного (приборного) исполнения с резьбовой фиксацией. Соединитель предназначен для электрического соединения цепей постоянного и переменного тока во внутреннем объёмном монтаже аппаратуры. Благодаря тропикоустойчивому исполнению и широкому рабочему диапазону температур разъём применяется в промышленной и военной технике, где требуются надёжная фиксация сочленения и устойчивость к вибрационным нагрузкам.

Приёмка «5» подтверждает соответствие изделия требованиям приёмо-сдаточных испытаний повышенного уровня, а год выпуска — 92 — указывает на то, что партия изготовлена в 1992 году. Сведения о производителе в карточке товара не указаны.

Конструктивные особенности

Корпус разъёма металлический, контакты имеют серебряное покрытие. Вид патрубка — без патрубка, то есть цилиндрическая вилка без углового или прямого патрубка для кабеля. Условный размер корпуса — 36, вид корпуса — Б, блочный (приборный), что предусматривает установку на блок или панель аппаратуры.

• Тип соединителя: 2РМДТ — низкочастотный цилиндрический разъём общего применения.
• Условный размер корпуса: 36.
• Вид корпуса: Б — блочный (приборный).
• Количество контактов: 20 штыревых (вилка).
• Сочетание контактов: 6 — определённое распределение диаметров и токовых нагрузок по контактам.
• Сочленение: резьбовое, обеспечивающее надёжную фиксацию приборного соединения.

Электрические параметры

Разъём рассчитан на рабочее напряжение до 560 В (амплитудное значение), максимальное напряжение — до 700 В (амплитудное). Токовая нагрузка на один контакт достигает примерно 36 А в зависимости от диаметра контакта согласно сочетанию 6. Максимальный суммарный ток через разъём составляет порядка 140–150 А. Рабочая частота — до 3 МГц, разъём применяется в цепях постоянного и переменного тока.

Изоляция и надёжность

Сопротивление изоляции составляет не менее 5000 МОм, ёмкость между контактами — не более 6 пФ. Электрическая прочность изоляции находится в пределах порядка 1850–2300 В в зависимости от режима испытаний. Рабочий диапазон температур обычно составляет от минус 60 °C до плюс 100 °C, что позволяет использовать разъём в достаточно жёстких климатических условиях.

Условия применения

Разъём относится к раздельным соединителям и рассчитан на использование во внутреннем объёмном монтаже аппаратуры, в том числе в военной и промышленной технике. Резьбовое сочленение обеспечивает устойчивость соединения к вибрациям, а тропикоустойчивое исполнение — работоспособность в условиях повышенной влажности и температуры. При монтаже следует учитывать блочное исполнение корпуса: вилка устанавливается на панель или блок, а ответная часть подключается к ней резьбовым сочленением.
