Назначение разъёма 2РМДТ36Б20Ш5В1В

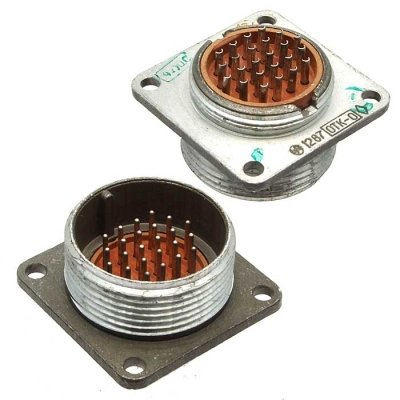

2РМДТ36Б20Ш5В1В — приборная вилка производства АО «Завод Элекон», относящаяся к серии цилиндрических низкочастотных разъёмов 2РМДТ. Изделие предназначено для электрического соединения цепей в составе блоков, приборов и кабельных сборок, где требуется компактный разъём с повышенной нагрузочной способностью и устойчивостью к жёстким условиям эксплуатации. Благодаря резьбовому соединению и блочному исполнению вилка обеспечивает механически прочный и вибростойкий контакт, что делает её применимой в ответственных узлах радиоэлектронной аппаратуры.

Конструктивные особенности и технические характеристики

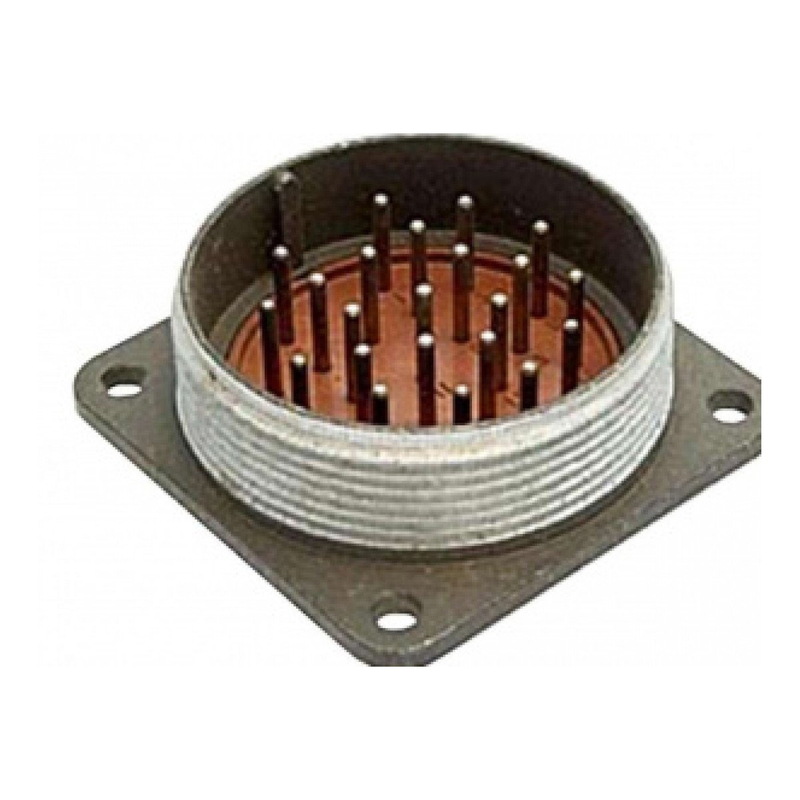

Разъём выполнен в виде блочной вилки с 20 штыревыми контактами и условным размером корпуса 36. Контакты извлекаемые, монтаж выполнен пайкой. Корпус изготовлен из алюминиевого сплава, что снижает массу изделия при сохранении прочности. Материал контактов — золото или серебро, что обеспечивает надёжную проводимость и стабильность переходного сопротивления.

Основные подтверждённые параметры изделия:

• количество контактов — 20;
• максимальная общая токовая нагрузка — до 133 А;
• рабочий ток на разъём — до 147 А;
• рабочий ток на контакт — до 10 А для контакта диаметром 1,5 мм и до 36 А для контакта диаметром 3 мм;
• сопротивление контактов — не более 5 МОм;
• сопротивление изоляции — не менее 5000 МОм;
• тип соединения — резьбовое;
• условный размер корпуса — 36;
• тип контактов — штыревые, извлекаемые;
• способ монтажа — пайка.

Условия эксплуатации и применение

Разъём рассчитан на работу в жёстких условиях, включая вибрацию с ускорением до 50 g и температуру окружающей среды от минус 60 до плюс 100 градусов Цельсия. Такие параметры позволяют использовать изделие в аппаратуре, подвергающейся интенсивным механическим и климатическим воздействиям.

Вилка 2РМДТ36Б20Ш5В1В применяется в составе электрических соединителей для передачи питания и сигналов между блоками и кабельными сборками. Резьбовое соединение исключает самопроизвольное расчленение под вибрацией, а извлекаемые штыревые контакты упрощают монтаж и обслуживание: при необходимости контакт можно заменить без замены всего корпуса. Сочетание алюминиевого корпуса, контактов с золотым или серебряным покрытием и широкого диапазона рабочих температур делает разъём пригодным для приборных и блочных соединений в ответственных системах.

Краткая сводка

2РМДТ36Б20Ш5В1В от АО «Завод Элекон» — это 20-контактная блочная вилка серии 2РМДТ с резьбовым соединением, условным размером корпуса 36, извлекаемыми штыревыми контактами под пайку и корпусом из алюминиевого сплава. Изделие выдерживает вибрацию до 50 g, работает при температуре от минус 60 до плюс 100 градусов Цельсия и обеспечивает общую токовую нагрузку до 133 А при рабочем токе на разъём до 147 А. Сопротивление контактов составляет не более 5 МОм, сопротивление изоляции — не менее 5000 МОм.
