Назначение разъёма 2РМДТ36Б20Ш5В1В

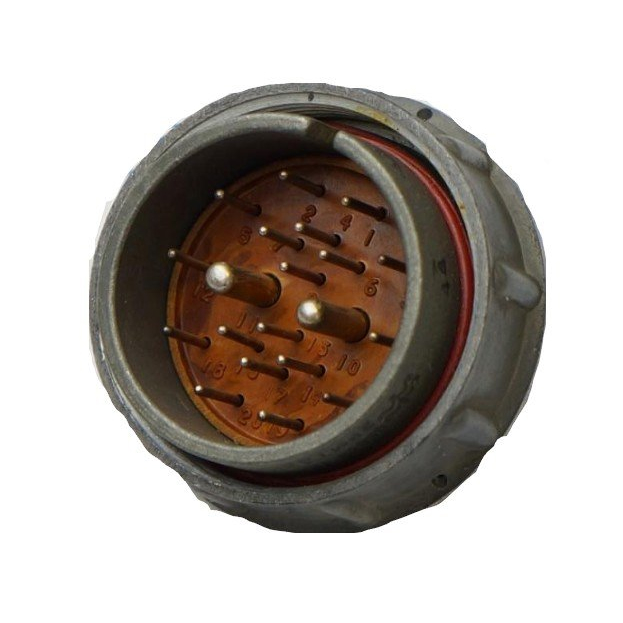

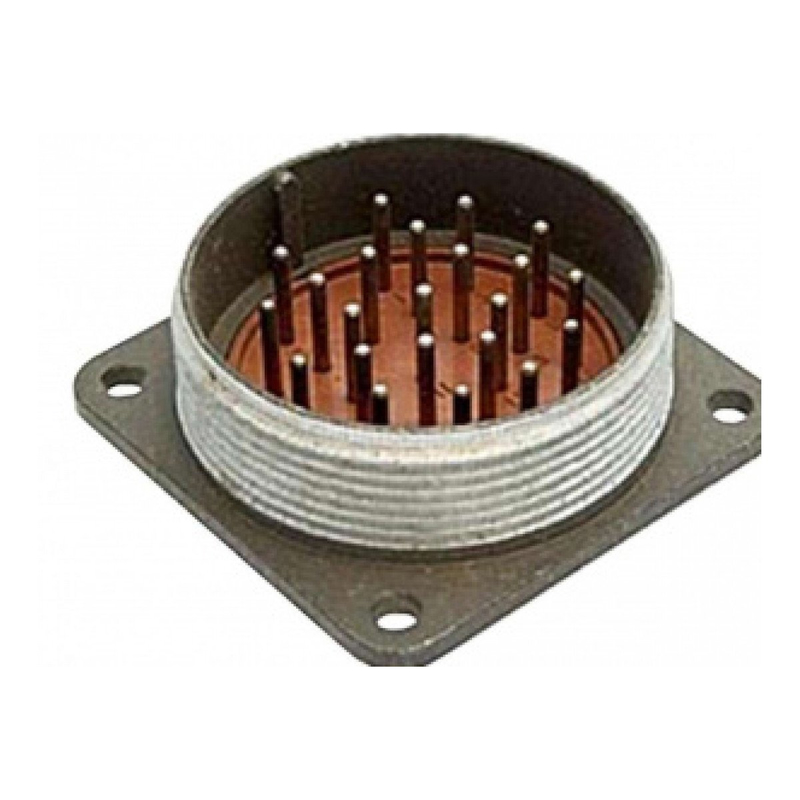

Разъём 2РМДТ36Б20Ш5В1В производства завода «Элекон» (г. Обнинск) — это цилиндрический низкочастотный электрический соединитель российской серии 2РМДТ. По конструктивному исполнению он представляет собой блочную (приборную) вилку, которая предназначена для монтажа на панель или непосредственно в корпус прибора, а не для установки на кабель. Такое исполнение позволяет организовать надёжное многоконтактное соединение между блоками аппаратуры, щитами и источниками питания.

Основное назначение изделия — коммутация силовых и низкочастотных цепей в радиоэлектронной аппаратуре, промышленных шкафах, блоках питания и системах управления. Разъём применяется там, где требуется устойчивое к внешним воздействиям соединение с резьбовой фиксацией и большим числом контактов.

Подтверждённые технические особенности

Изделие рассчитано на 20 контактов штыревого типа круглого сечения. Материал контактов — латунь, покрытие выполняется серебром либо золото-серебряным составом в зависимости от модификации. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует высокую надёжность изоляции цепей. Электрическая прочность изоляции при максимальном рабочем напряжении порядка 560–700 В обеспечивается испытательным напряжением около 1,8–2 кВ.

Максимальное рабочее напряжение достигает 700 В постоянного или переменного тока в соответствии с конкретной технической документацией. Допустимый ток на контакт лежит в диапазоне около 10 А для тонких контактов и до 30–36 А для более толстых, а суммарный ток на разъём может достигать 130–150 А. Ресурс сочленения и расчленения — порядка нескольких сотен коммутаций.

• Корпус выполнен из алюминиевого сплава с оксидным покрытием, что снижает массу и повышает коррозионную стойкость.
• Изолятор изготовлен из карболита — термореактивного пластика, устойчивого к нагреву и механическим нагрузкам.
• Сочленение резьбовое, с накидной гайкой, что исключает случайное разъединение.
• Климатическое исполнение, как правило, В2.1: рабочий диапазон температур ориентировочно от −60 °C до +100 °C при влажности до 98% и температуре +40 °C.
• Устойчивость к многократным ударам с ускорением порядка 50–100 g и однократным ударам с ускорением до 500 g.
• Предусмотрен длительный срок хранения и наработки при нормальных условиях.

Применение и совместимость

Разъём 2РМДТ36Б20Ш5В1В востребован в ответственных промышленных и военных применениях, где необходима надёжная многоконтактная коммутация с резьбовой фиксацией. Его используют в силовых и низкочастотных цепях радиоэлектронной аппаратуры, промышленных щитах, блоках питания, системах управления и других приборах.

Для организации полноценного соединения изделие применяется в паре с соответствующей розеткой, например типа 2РМДТ36Г20Ш5В1В или её аналогами. Такое сочетание обеспечивает защищённое и устойчивое соединение в суровых условиях эксплуатации, включая вибрацию, удары и повышенную влажность.

Ключевые параметры в сводном виде

1. Тип изделия — цилиндрический низкочастотный соединитель серии 2РМДТ, блочная вилка для монтажа на панель или в прибор.
2. Число контактов — 20, контакты штыревые круглого сечения из латуни с серебряным или золото-серебряным покрытием.
3. Электрические параметры — сопротивление изоляции не менее 5000 МОм, рабочее напряжение до 700 В, испытательное напряжение изоляции около 1,8–2 кВ.
4. Токи — от 10 А на тонкий контакт до 30–36 А на толстый, суммарно до 130–150 А на разъём.
5. Условия эксплуатации — температуры от −60 °C до +100 °C, влажность до 98% при +40 °C, стойкость к ударам и вибрации.
6. Материалы — корпус из алюминиевого сплава с оксидным покрытием, изолятор из карболита.
7. Совместимость — работа в паре с розеткой типа 2РМДТ36Г20Ш5В1В или аналогами.
