Назначение соединителя 2РМДТ36Б20Ш5В1В

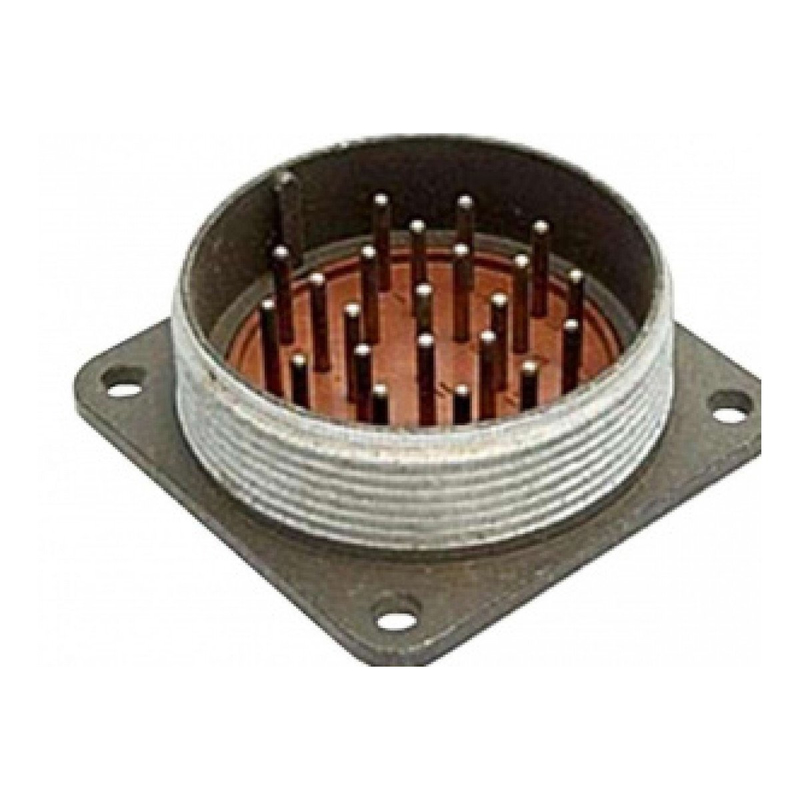

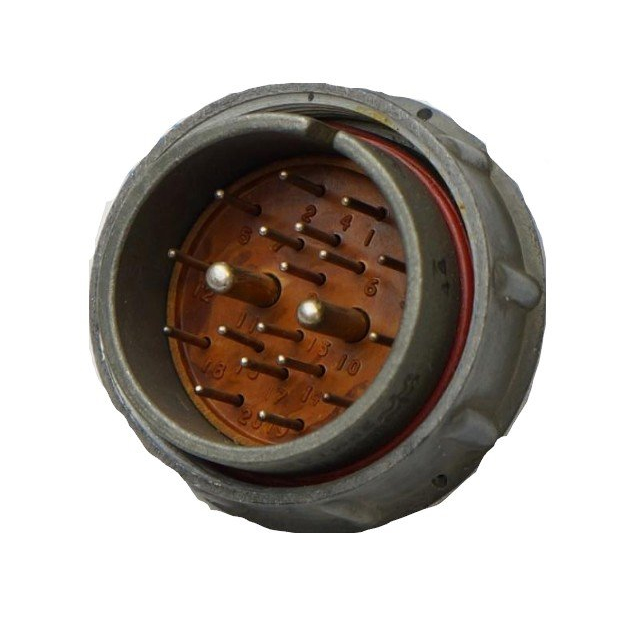

Соединитель 2РМДТ36Б20Ш5В1В представляет собой цилиндрический низкочастотный тропикоустойчивый электрический разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении 560 или 700 В. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надежное и прочное соединение электрических цепей в различных условиях эксплуатации.

Данный соединитель относится к типу 2РМДТ и выпускается в блочном исполнении, что позволяет использовать его для монтажа на корпусах блоков и приборов. Резьбовое сочленение и одношпоночная поляризация корпусов обеспечивают правильную ориентацию и надежную фиксацию ответных частей при эксплуатации.

Подтвержденные особенности и технические характеристики

Конструкция соединителя включает 20 контактов диаметром 1,5 мм с серебряным покрытием. Условный размер корпуса — 36. Вилка обозначена индексом «Ш», теплостойкость — до 100 °С, климатическое исполнение — всеклиматическое.

Основные электрические параметры изделия:

• Максимальная токовая нагрузка на контакт — 8 А.
• Максимальное рабочее напряжение — 560 В или 700 В.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.
• Температура окружающей среды — от минус 60 °С до плюс 100 °С.
• Смена температур — от минус 60 °С до плюс 150 °С или плюс 180 °С.
• Атмосферное пониженное рабочее давление — 133,32 умноженное на 10 в минус 12 степени Па, что соответствует 10 в минус 12 степени мм рт. ст.

Механические и виброустойчивые характеристики

Соединитель рассчитан на эксплуатацию в условиях интенсивных механических воздействий. Вибрационные нагрузки выдерживаются в диапазоне частот от 1 до 1000 Гц или до 5000 Гц при ускорении 490 метров на секунду в квадрате, что составляет 50 g.

Устойчивость к ударным нагрузкам подтверждена следующими значениями:

• Одиночные удары — ускорение 5000 метров на секунду в квадрате, что соответствует 500 g.
• Многократные удары — ускорение 1000 метров на секунду в квадрате, что соответствует 100 g.
• Линейные нагрузки — ускорение 2000 метров на секунду в квадрате, что соответствует 200 g.

Ресурс, сохранность и применение

Минимальная наработка соединителя составляет 5000 ч или 1000 ч в зависимости от источника. Число сочленений-расчленений — 500. Срок сохраняемости — 25 лет или 15 лет при вероятности безотказной работы 99,5 процента.

Тропикоустойчивое исполнение и всеклиматическая категория позволяют применять изделие в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он обеспечивает надежное соединение электрических цепей в различных условиях эксплуатации, включая повышенную влажность, широкий диапазон температур и механические нагрузки.

Соединитель 2РМДТ36Б20Ш5В1В с артикулом 2720 относится к категории 2РМД. Производитель в предоставленных данных не указан. Изделие поставляется в виде вилки с 20 контактами диаметром 1,5 мм и серебряным покрытием, что подтверждает его принадлежность к серии 2РМДТ с условным размером корпуса 36 и блочным видом корпуса.
