Назначение соединителя

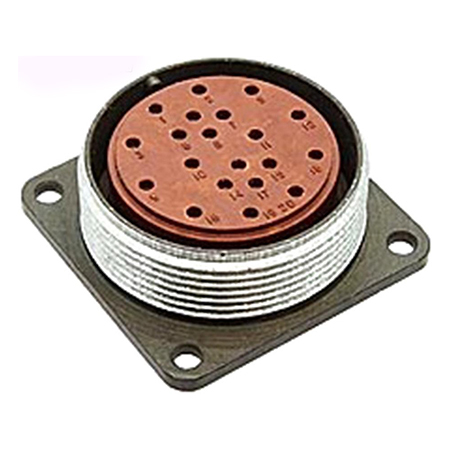

Соединитель 2РМДТ36Б20ГВ1В производства ОАО «Завод Элекон» представляет собой цилиндрический низкочастотный разъём розеточного типа, выполненный по стандарту серии 2РМ/2РМДТ. Изделие предназначено для соединения электрических цепей в радио- и электронной аппаратуре общего и специального назначения. Основная функция — обеспечение надёжного электрического контакта между блоками, модулями и кабельными сборками при сохранении возможности быстрого сочленения и расчленения.

Разъём относится к негерметичному исполнению и рассчитан на работу в обычно положенных условиях температуры и влажности. При этом конструкция серии 2РМДТ часто применяется во всеклиматическом исполнении, что расширяет область её использования.

Расшифровка обозначения и подтверждённые особенности

Маркировка 2РМДТ36Б20ГВ1В содержит полную информацию о конструкции и параметрах изделия. Ниже приведены подтверждённые данные, соответствующие обозначению.

• 2РМДТ — серия цилиндрических низкочастотных соединителей.
• 36 — условный размер корпуса, определяющий диаметр и шаг навёртывания резьбы.
• Б — исполнение «блочная розетка», предназначенное для встраивания в блок или панель.
• 20 — количество контактов в розетке.
• Г — тип изделия: розетка (гнездо).
• В — покрытие контактов: серебро.
• 1 — версия конструкции (модификация).
• 5 — вид приёмки: контроль качества по приёмке «5» в соответствии с ГОСТ и техническими условиями производителя.
• Элекон — производитель, ОАО «Завод Элекон».

Контакты диаметром около 1,5 мм с серебряным покрытием обеспечивают низкое переходное сопротивление и хорошую проводимость. Это позволяет применять соединитель в цепях питания и сигналов средней мощности без существенных потерь.

Приёмка «5»

Вид приёмки «5» означает, что изделие прошло контроль качества по соответствующей системе приёмки, установленной ГОСТ и техническими условиями предприятия-изготовителя. Такой разъём допускается к применению в аппаратуре, где предъявляются повышенные требования к надёжности и стабильности параметров.

Применение и совместимость

Соединитель используется для межблочного соединения печатных плат, блоков питания, измерительной и радиоэлектронной аппаратуры. Он востребован там, где необходима компактная и надёжная 20-контактная розетка цилиндрического типа, встраиваемая непосредственно в панель или корпус устройства.

Разъём совместим по габаритам и шагу резьбы с вилками серии 2РМДТ36 соответствующего подтипа, например кабельными или блочными вилками такого же условного размера и числа контактов. Это позволяет строить стандартизированные линии соединений и заменять отдельные элементы без переделки посадочных мест.

Благодаря розеточному исполнению и блочному типу монтажа изделие удобно применять в составе стационарного оборудования, где требуется частая коммутация или быстрая замена соединительных жгутов. При подборе ответной вилки следует учитывать условный размер корпуса 36 и число контактов 20, чтобы обеспечить полную механическую и электрическую совместимость.
