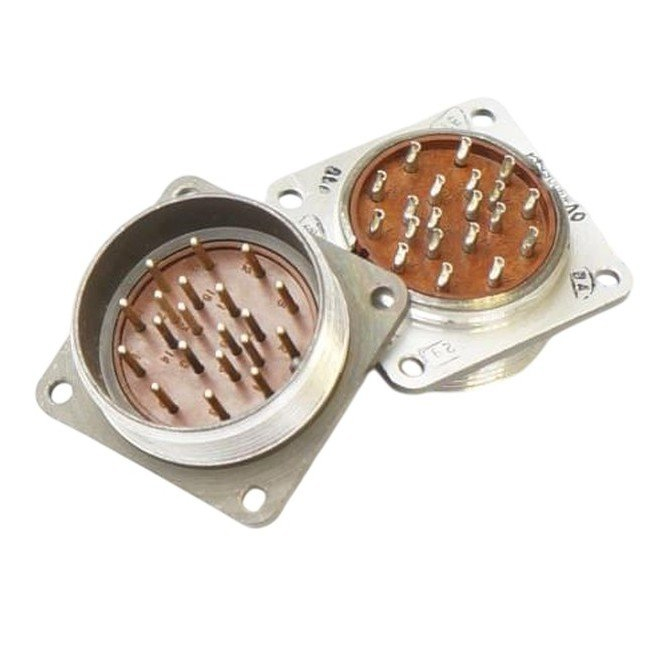

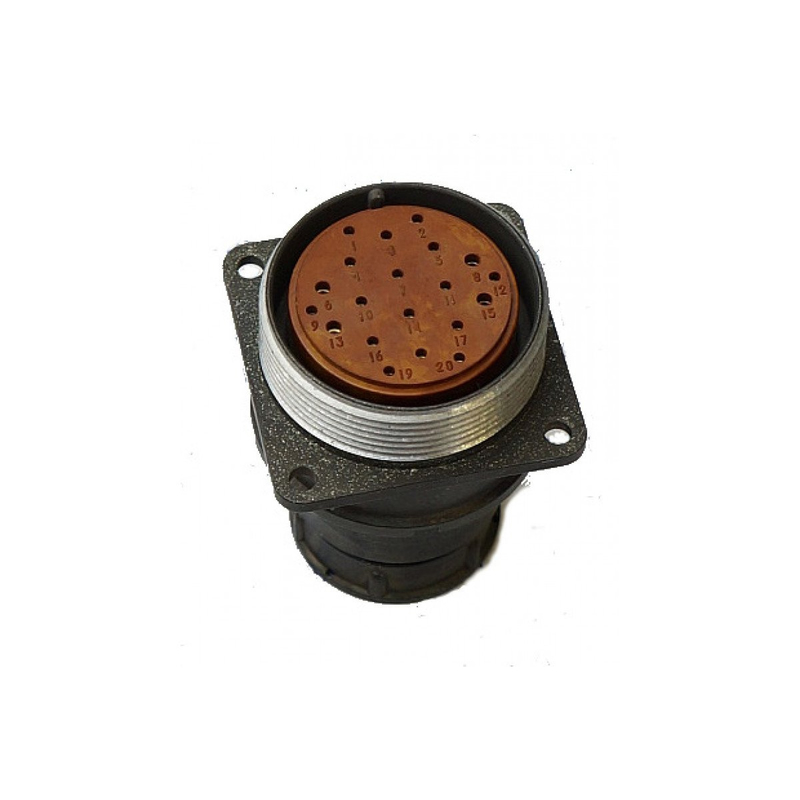

2РМДТ36Б20ГВ1В — это электрический цилиндрический негерметичный соединитель тропикоустойчивого исполнения из серии 2РМДТ, предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

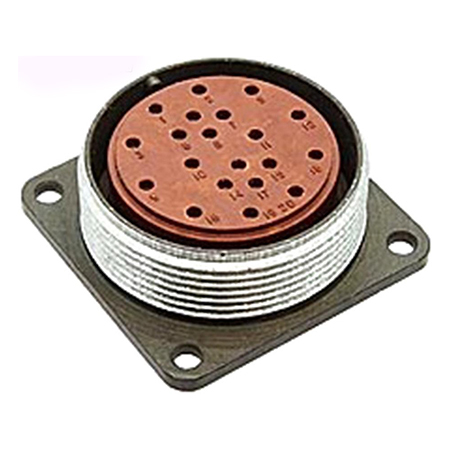

Это блочная розетка с диаметром монтажного отверстия 36 мм и 20 контактами диаметром 1 мм. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 50 А (в зависимости от диаметра).

Рабочая температура — от -60 до +100 °С, с возможностью кратковременного воздействия до +150 °С. Сопротивление изоляции не менее 1000 МОм, ресурс — 500 сочленений-расчленений и наработка 5000 часов.

Механическая стойкость

Соединитель выдерживает вибрацию от 1 до 1000 Гц с ускорением до 490 м/с² (50 g), одиночные удары до 5000 м/с² (500 g) и многократные до 1000 м/с² (100 g). Работает при пониженном давлении до 10⁻¹² Па и влажности 98% при +40 °С.

Срок сохраняемости — 25 лет. Монтаж — обжимка, контакты извлекаемые с покрытием серебром или золотом, вид сочленения — резьбовой.
