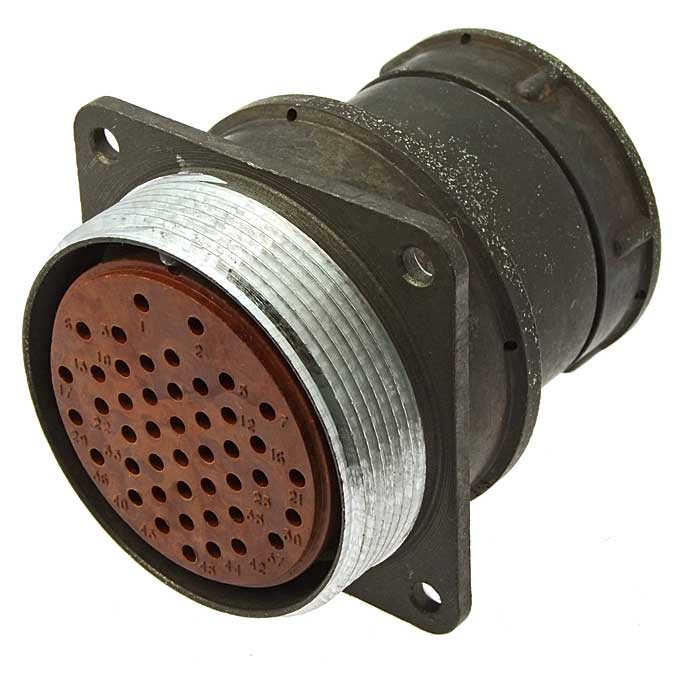

Назначение соединителя 2РМДТ36Б20Г6В1В

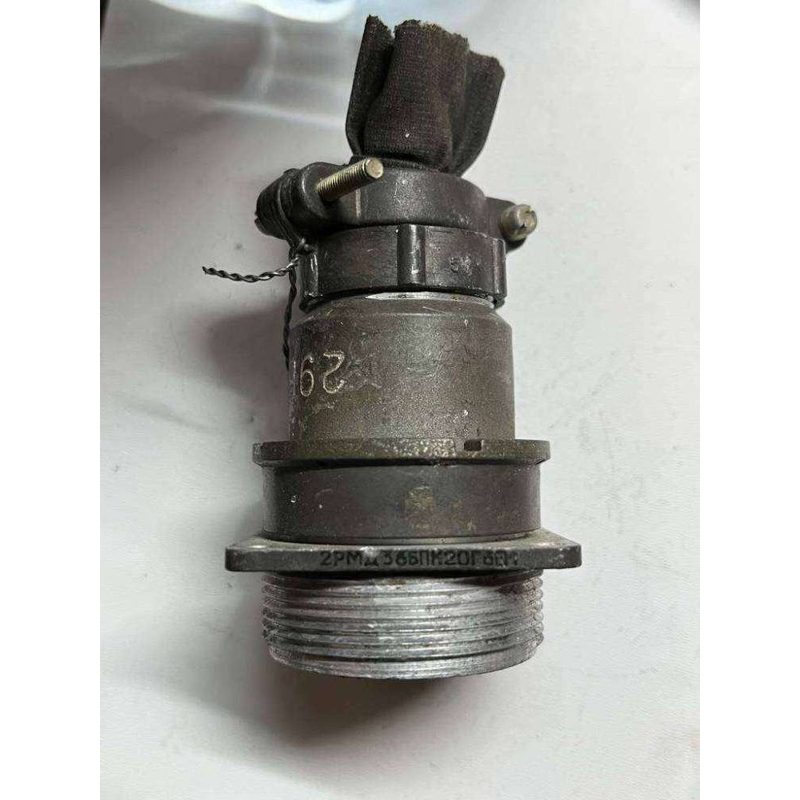

2РМДТ36Б20Г6В1В производства АО «Завод Элекон» — это цилиндрический низкочастотный соединитель тропикоустойчивого исполнения. Изделие предназначено для надёжного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется в составе блочных (приборных) узлов, где требуется стабильная коммутация при воздействии неблагоприятных внешних факторов.

Артикул: 50152. Категория: 2РМД. Конструкция рассчитана на эксплуатацию в любом положении, что упрощает монтаж внутри корпусов приборов и блоков.

Технические особенности

Контактная система

• Общее число контактов — 20: 18 штук диаметром 1,5 мм и 2 штуки диаметром 3 мм.
• Штыревые контакты изготовлены из латуни с серебряным покрытием (Ag).
• Максимальное рабочее напряжение достигает 700 В.
• Рабочий ток — до 10 А на контакты диаметром 1,5 мм и до 36 А на контакты диаметром 3 мм.
• Суммарный ток на разъём — до 147 А.

Корпус и изоляция

• Корпус выполнен из алюминиевого сплава А-22 с оксидным покрытием.
• Изолятор — карболитовый.
• Метод сочленения — резьбовой, поляризация одношпоночная.
• Габаритные размеры блочной версии — около 45 на 43 на 27 мм.

Условия эксплуатации и надёжность

Соединитель выдерживает температуру от минус 60 до плюс 100 градусов Цельсия, а также влажность до 98 процентов при плюс 40 градусах Цельсия. По механическим воздействиям заявлены вибрация в диапазоне 1–5000 Гц с ускорением 50 g, удары до 500 g и акустические шумы 170 dB.

Электрическая прочность изоляции характеризуется сопротивлением не менее 5000 МОм. Ресурс изделия — 500 сочленений, наработка на отказ — до 175 000 часов.

Применение

Благодаря тропикоустойчивому исполнению и широкому диапазону рабочих температур разъём 2РМДТ36Б20Г6В1В применяется в приборах и блоках, эксплуатируемых в тяжёлых климатических условиях. Резьбовое сочленение и одношпоночная поляризация обеспечивают правильную и плотную стыковку, исключая ошибки при подключении. Возможность работы в любом положении делает его пригодным для компоновки как стационарной, так и бортовой аппаратуры.
