Назначение разъема 2РМДТ36Б20Г6В1В

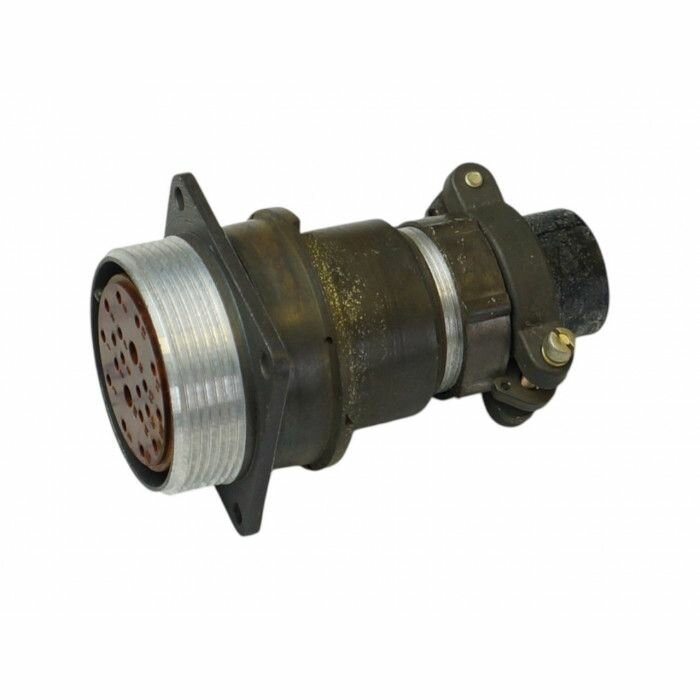

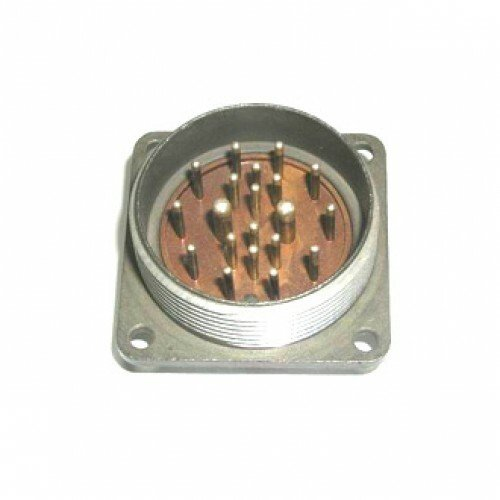

2РМДТ36Б20Г6В1В представляет собой цилиндрический электрический разъем блочного типа серии 2РМДТ, выполненный в розеточном исполнении. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъем применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надежное разъемное соединение с высокой степенью защиты от внешних воздействий.

Блочная конструкция корпуса обеспечивает стационарную установку разъема на панели, шасси или корпусе прибора. Резьбовой способ сочленения гарантирует плотное и виброустойчивое соединение ответных частей, исключающее самопроизвольное расстыкование в процессе эксплуатации. Одношпоночная поляризация предотвращает неправильное подключение и защищает контакты от механических повреждений при сочленении.

Технические характеристики

Разъем имеет условный размер корпуса 36 мм и оснащен 20 контактами диаметром 1 мм. Контактные элементы выполнены с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров на протяжении всего срока службы. Максимальное рабочее напряжение составляет 560 В, токовая нагрузка на один контакт достигает 50 А.

Электрические параметры

• Сопротивление изоляции — не менее 1000 МОм
• Электрическая прочность изоляции — до 1850 В
• Частотный диапазон — до 3 МГц
• Токовая нагрузка на контакт — до 50 А

Механические и габаритные характеристики

• Диаметр посадочного отверстия — 36 мм
• Габаритные размеры — 43 на 43 на 27 мм
• Масса — не более 54,5 г
• Количество контактов — 20
• Диаметр контактов — 1 мм

Условия эксплуатации и надежность

Разъем выполнен во всеклиматическом исполнении и рассчитан на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Конструкция допускает кратковременное воздействие повышенных температур при смене режимов — до плюс 180 градусов Цельсия. Устройство сохраняет работоспособность при воздействии вибрационных нагрузок с частотой до 10 кГц и уровнем 170 дБ, выдерживает механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Ресурсные показатели разъема подтверждают его пригодность для длительной эксплуатации в составе ответственного оборудования. Количество сочленений-расчленений составляет 500 циклов, минимальная наработка — 5000 часов. Срок сохраняемости изделия достигает 25 лет, что позволяет использовать разъем в устройствах с длительным жизненным циклом, включая резервное и складское хранение.

Монтаж и применение

Монтаж разъема осуществляется методом объемной пайки проводников к хвостовикам контактов. Такой способ обеспечивает надежное электрическое соединение и удобство при ремонте или замене разъема в полевых условиях. Крепление к панели производится через посадочное отверстие диаметром 36 мм с фиксацией корпуса гайкой или винтами в зависимости от конструкции ответной части.

Разъем серии 2РМДТ широко применяется в системах промышленной автоматики, контрольно-измерительной аппаратуре, телекоммуникационном оборудовании и военной технике. Сочетание высокой токовой нагрузки, широкого температурного диапазона и устойчивости к механическим воздействиям делает 2РМДТ36Б20Г6В1В универсальным решением для ответственных соединений, где предъявляются повышенные требования к надежности и стабильности электрических параметров.
