2РМДТ36Б20Г5В1В 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

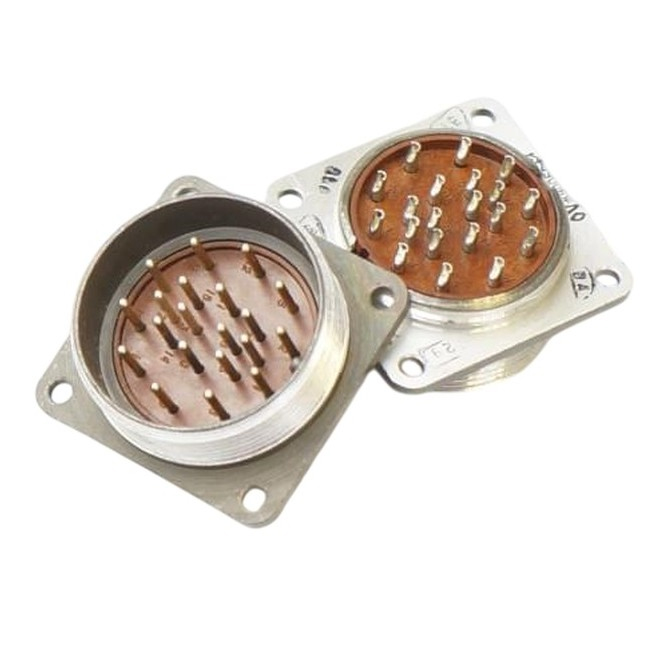

2РМДТ36Б20Г5В1В — это блочная розетка цилиндрического разъёма серии 2РМДТ, предназначенная для электрических цепей постоянного и переменного тока с частотой до 3 МГц, для внутреннего объёмного монтажа.

Условное обозначение расшифровывается так: 2РМДТ — тип соединителя, 36 — условный размер корпуса, Б — блочный тип (приборный без кожуха), 20 — количество контактов, Г — розетка, 5 — все контакты диаметром 1,5 мм, В — серебряное покрытие контактов, 1 — теплостойкость до +100°C, В — всеклиматическое исполнение В2.1.

Токовая нагрузка на одиночный контакт составляет 8 А, суммарная на соединитель — до 133 А; сопротивление контактов — не более 2,5 мОм, ёмкость между контактами — не более 6 пФ.
Сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 1850 В при 560 В рабочего напряжения или 2300 В при 700 В.
Габариты — 43×43×25 мм, масса — не более 51,5 г; усилие расчленения — до 196,2 Н.

Рабочая температура — от -60°C до +100°C (смена до +180°C), влажность до 98% при +35°C, давление от 10⁻¹² мм рт. ст. до 5 кгс/см².
Выдерживает вибрацию 1–5000 Гц с ускорением 490 м/с², акустический шум до 170 дБ, удары до 5000 м/с², линейное ускорение 2000 м/с²; устойчива к влажному теплу, инею, соляному туману и другим факторам.
Срок сохраняемости — 15 лет (γ=99,5%), наработка — не менее 1000 часов, сочленений-расчленений — до 500.

Описание

Назначение соединителя

2РМДТ36Б20Г5В1В — это блочная розетка цилиндрического разъёма серии 2РМДТ. Изделие предназначено для электрических цепей постоянного и переменного тока с частотой до 3 МГц и применяется для внутреннего объёмного монтажа. Конструкция типа «блочный приборный без кожуха» позволяет встраивать розетку непосредственно в аппаратуру, что делает её пригодной для компактной компоновки узлов и блоков.

Расшифровка условного обозначения

Маркировка содержит полную информацию о конструкции и исполнении изделия. Она читается следующим образом:

2РМДТ — тип соединителя;
36 — условный размер корпуса;
Б — блочный тип, то есть приборный без кожуха;
20 — количество контактов;
Г — розетка;
5 — все контакты диаметром 1,5 мм;
В — серебряное покрытие контактов;
1 — теплостойкость до +100 °C;
В — всеклиматическое исполнение В2.1.

Электрические характеристики

Токовая нагрузка на одиночный контакт составляет 8 А, а суммарная нагрузка на соединитель достигает 133 А. Сопротивление контактов — не более 2,5 мОм, ёмкость между контактами — не более 6 пФ. Сопротивление изоляции — не менее 5000 МОм. Электрическая прочность составляет 1850 В при рабочем напряжении 560 В либо 2300 В при рабочем напряжении 700 В.

Габариты и масса

Габаритные размеры розетки — 43 на 43 на 25 мм. Масса изделия — не более 51,5 г. Усилие расчленения достигает 196,2 Н.

Условия эксплуатации

Рабочая температура находится в диапазоне от минус 60 °C до плюс 100 °C, при смене температур допускается кратковременное воздействие до плюс 180 °C. Влажность — до 98 % при температуре плюс 35 °C. Рабочее давление — от 10 в минус двенадцатой степени мм рт. ст. до 5 кгс/см².

Устойчивость к внешним воздействиям

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 м/с², акустический шум до 170 дБ, удары с ускорением до 5000 м/с² и линейное ускорение 2000 м/с². Изделие устойчиво к воздействию влажного тепла, инея, соляного тумана и других факторов, что подтверждается всеклиматическим исполнением В2.1.

Ресурс и сохраняемость

Срок сохраняемости составляет 15 лет при доверительной вероятности 99,5 %. Наработка — не менее 1000 часов. Количество циклов сочленения и расчленения — до 500.

Применение

Благодаря блочному исполнению без кожуха и широкому диапазону рабочих температур розетка 2РМДТ36Б20Г5В1В применяется во внутреннем объёмном монтаже электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие подходит для аппаратуры, эксплуатируемой в жёстких климатических условиях, включая воздействие вибрации, ударов, соляного тумана и перепадов давления и температуры.
