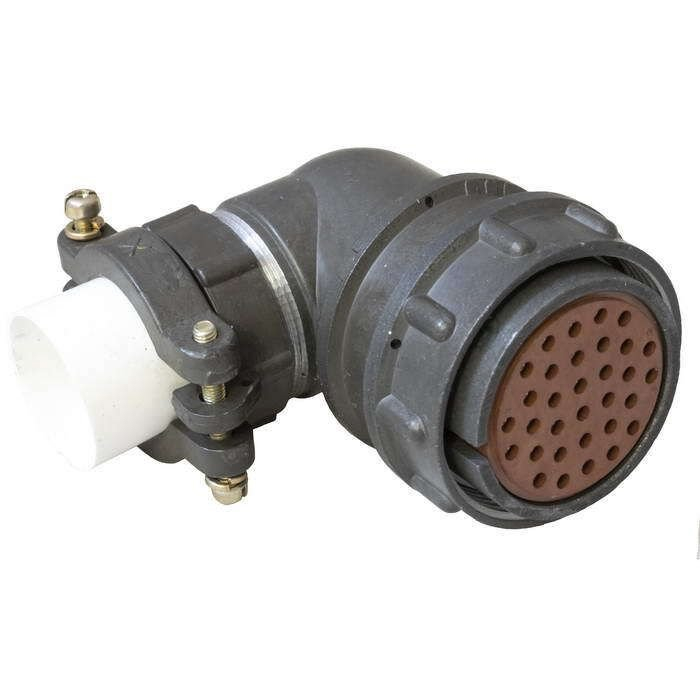

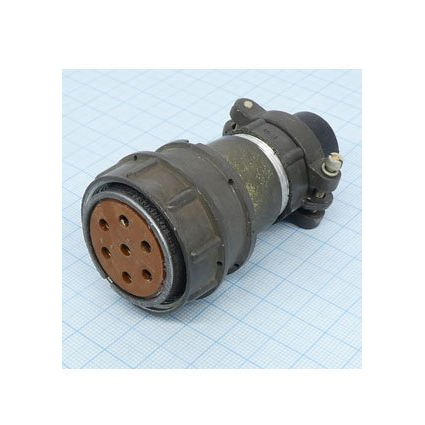

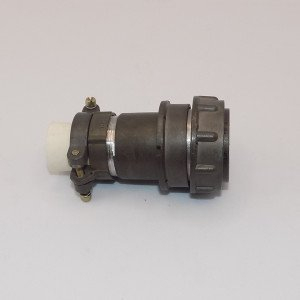

2РМДТ33КУН7Ш9В1В 2017г Элекон

Цена:

5350 ₽

В наличии: 59 шт.

Производитель: Элекон

Технические характеристики

Разъём 2РМДТ33КУН7Ш9В1В — это один из представителей серии цилиндрических низкочастотных негерметичных соединителей, разработанных по ТУ ГЕ0.364.126 и производимых заводом «Элекон». Ниже приведены основные технические и эксплуатационные сведения.

Разъём относится к серии 2РМДТ — низкочастотные цилиндрические соединители для соединения длинных электрических цепей (в том числе в кабелях и приборах).

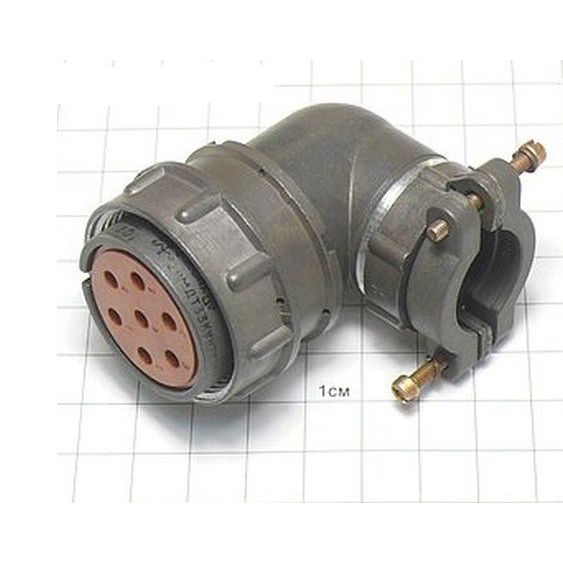

Исполнение КУН означает кабельный корпус с угловым патрубком , предназначенным для неэкранированного кабеля; тип контактного сочленения — резьбовой , с одношпоночной поляризацией корпусов.

Условный размер корпуса 33 соответствует диаметру посадочного отверстия около 33 мм , что определяет габариты и типоразмерную группу разъёма.
В маркировке 7Ш указано количество контактов: 7 штырьков (вилка), контакты обычно имеют диаметр порядка 1 мм и выполнены с покрытием серебром для снижения переходного сопротивления.

Разъём рассчитан на применение в цепях постоянного и переменного тока с максимальным рабочим напряжением до 560–700 В (зависит от конкретного ТУ и варианта исполнения).
Токовая нагрузка на контакт — до нескольких ампер, а на корпус в целом может достигать десятков ампер (до порядка 50 А ); при этом сопротивление изоляции не менее 1000 МОм.

Исполнение В означает всеклиматическое применение, допускается эксплуатация в широком диапазоне температур, обычно от −60 °C до +100 °C.
Разъём рассчитан на не менее 500 циклов сочленения–расчленения , а минимальный срок службы (наработка) составляет порядка 5000 часов ; при хранении срок сохраняемости достигает около 25 лет.

Такие разъёмы применяются в промышленной и радиоэлектронной аппаратуре, в том числе в кабельных трассах, где требуется надёжное соединение с низкой частотой сигналов (до порядка 3 МГц ).
Конструкция разъёма позволяет использовать его в сочетании с другими типами 2РМ/2РМДТ соединителей при соблюдении ТУ и совпадении типоразмера, что упрощает монтаж и замену в старых и реставрируемых устройствах.

Если нужна более детальная информация (например, по допустимым токам на каждый контакт или схеме нумерации контактов), уточните — можно разобрать конкретную версию по ТУ ГЕ0.364.126.

Описание

Назначение разъёма 2РМДТ33КУН7Ш9В1В

Разъём 2РМДТ33КУН7Ш9В1В производства завода «Элекон» — представитель серии цилиндрических низкочастотных негерметичных соединителей, разработанных по ТУ ГЕ0.364.126. Изделие предназначено для соединения длинных электрических цепей, в том числе в кабелях и приборах, где требуется надёжный электрический контакт при передаче сигналов низкой частоты — до порядка 3 МГц.

Модель относится к серии 2РМДТ и применяется в промышленной и радиоэлектронной аппаратуре. Конструкция допускает совместное использование с другими типами соединителей 2РМ и 2РМДТ при соблюдении требований ТУ и совпадении типоразмера, что упрощает монтаж, ремонт и замену разъёмов в эксплуатируемых и реставрируемых устройствах.

Расшифровка обозначения и конструктивные особенности

Маркировка разъёма содержит сведения об исполнении корпуса, типе сочленения, типоразмере и числе контактов. Ниже приведены подтверждённые особенности, следующие из обозначения и данных производителя.

КУН — кабельное исполнение с угловым патрубком, предназначенным для неэкранированного кабеля.
Резьбовое контактное сочленение с одношпоночной поляризацией корпусов, что обеспечивает правильную ориентацию при стыковке.
Условный размер корпуса 33 соответствует диаметру посадочного отверстия около 33 мм и определяет габариты и типоразмерную группу изделия.
Исполнение 7Ш — семь штырьковых контактов (вилка); контакты имеют диаметр порядка 1 мм и покрытие серебром для снижения переходного сопротивления.
Исполнение В — всеклиматическое применение, допускающее эксплуатацию в широком диапазоне температур.

Технические и эксплуатационные характеристики

Разъём рассчитан на работу в цепях постоянного и переменного тока с максимальным рабочим напряжением до 560–700 В; конкретное значение зависит от ТУ и варианта исполнения. Токовая нагрузка на отдельный контакт составляет до нескольких ампер, а на корпус в целом может достигать десятков ампер — до порядка 50 А. Сопротивление изоляции — не менее 1000 МОм.

Всеклиматическое исполнение В допускает эксплуатацию в диапазоне температур обычно от минус 60 °C до плюс 100 °C. Ресурс изделия подтверждается следующими показателями:

не менее 500 циклов сочленения–расчленения;
минимальная наработка — порядка 5000 часов;
срок сохраняемости при хранении — около 25 лет.

Область применения

Разъём востребован в кабельных трассах промышленной и радиоэлектронной аппаратуры, где необходимо надёжное соединение при передаче низкочастотных сигналов. Угловой патрубок под неэкранированный кабель упрощает прокладку в стеснённых условиях, а резьбовое сочленение с поляризацией снижает риск ошибок при монтаже. Для уточнения допустимых токов на каждый контакт или схемы нумерации контактов следует обращаться к конкретной версии ТУ ГЕ0.364.126.
