Назначение соединителя 2РМДТ33КУН7Г9В1В

Соединитель цилиндрический низкочастотный 2РМДТ33КУН7Г9В1В производится заводом «Элекон» и предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное электрическое соединение при воздействии жёстких эксплуатационных факторов, включая вибрацию, удары, акустические шумы и широкий диапазон температур.

Разъём относится к категории 2РМД и выпускается по техническим условиям ГЕ0.364.126 ТУ, что подтверждает соответствие установленным нормам производства для данной серии соединителей.

Подтверждённые технические особенности

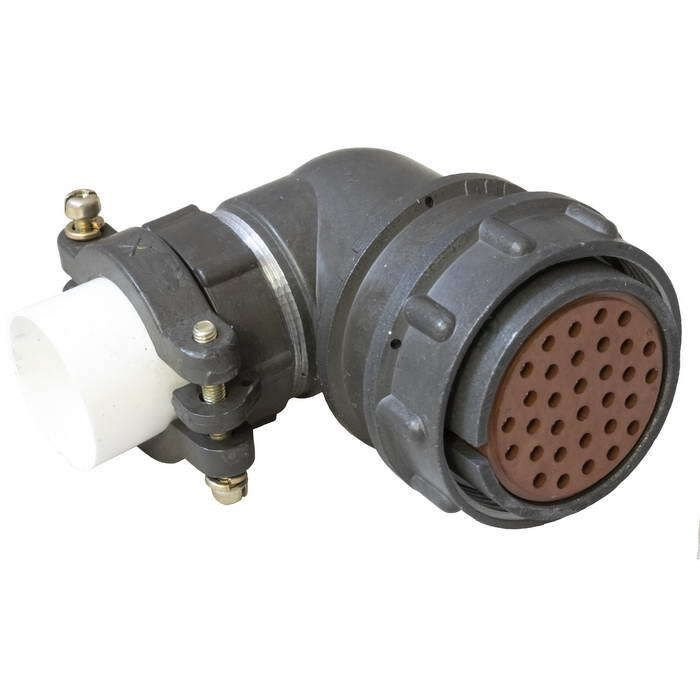

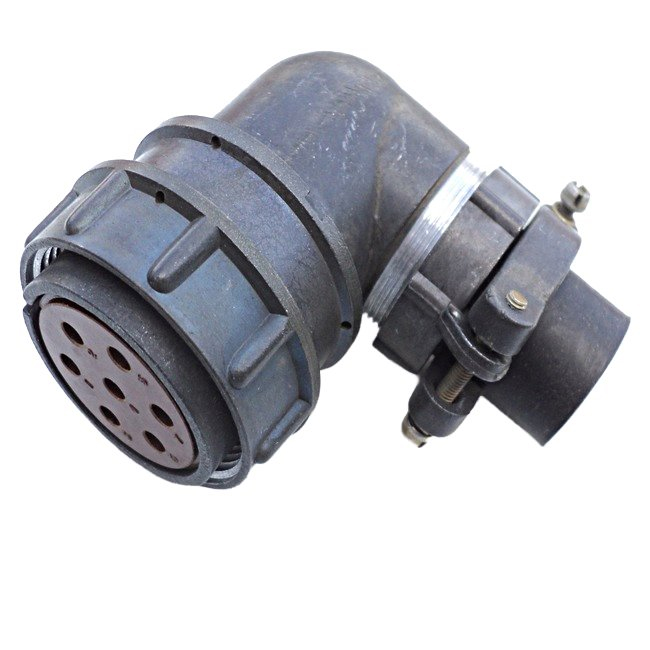

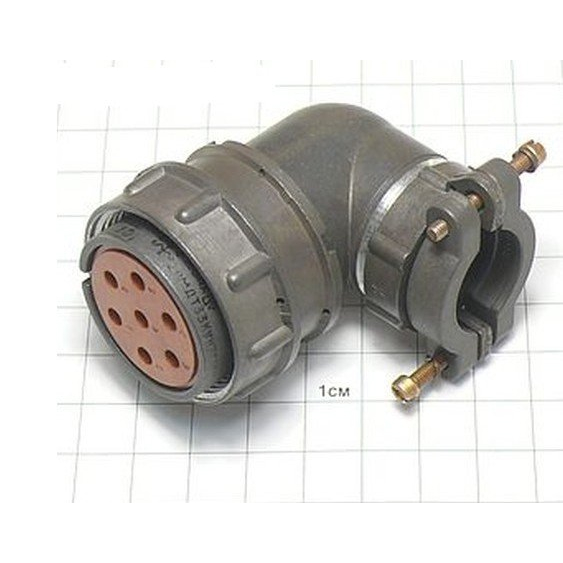

Конструкция соединителя включает условный размер корпуса 33 и 7 контактов диаметром 3 мм (сочетание 9-7). Изделие выполнено в кабельном варианте с резьбовым методом сочленения и одношпоночной поляризацией, обеспечивающей правильную ориентацию при подключении.

• Материал корпуса — алюминиевый сплав.
• Изолятор — карболит.
• Контакты — латунь с серебряным покрытием.
• Переходное сопротивление — не более 0,8 мОм.
• Габариты — примерно 40 на 40 на 27 мм.
• Монтаж электрический — пайка.
• Монтаж механический — на панель или кабель.
• Рабочее напряжение — до 560 В.
• Ток на контакт — до 32 А, на разъём — до 128 А.
• Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — В2.1.
• Вибрация — 1–5000 Гц при 50 g.
• Удары — до 500 g.
• Акустические шумы — до 170 дБ.
• Ресурс — 500 соединений-расъединений.
• Наработка на отказ — до 175 000 часов при 80 градусах Цельсия.

Применение и условия эксплуатации

Соединитель 2РМДТ33КУН7Г9В1В используется в приборах и оборудовании, где необходимо устойчивое соединение в жёстких условиях. Допускается работа в любых положениях установки. Одношпоночная поляризация исключает ошибку при сочленении и гарантирует корректное подключение цепей.

Благодаря совокупности характеристик — стойкости к вибрации, ударам и акустическим шумам, широкому температурному диапазону и высоким значениям рабочего напряжения и тока — разъём востребован в составе ответственных электрических цепей. Серебряное покрытие контактов из латуни обеспечивает низкое переходное сопротивление и стабильность электрического контакта в течение всего срока службы.

Год сведения о товаре — 2017. Изделие поставляется в рамках серийного производства завода «Элекон» и соответствует техническим условиям ГЕ0.364.126 ТУ.

Ключевые параметры для выбора

1. Тип — цилиндрический низкочастотный соединитель.
2. Условный размер корпуса — 33.
3. Число контактов — 7, диаметр 3 мм.
4. Сочетание контактов — 9-7.
5. Вариант исполнения — кабельный.
6. Метод сочленения — резьбовой.
7. Поляризация — одношпоночная.
