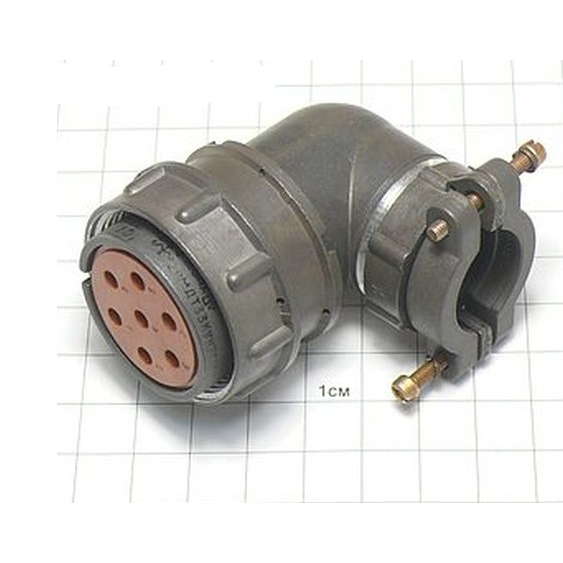

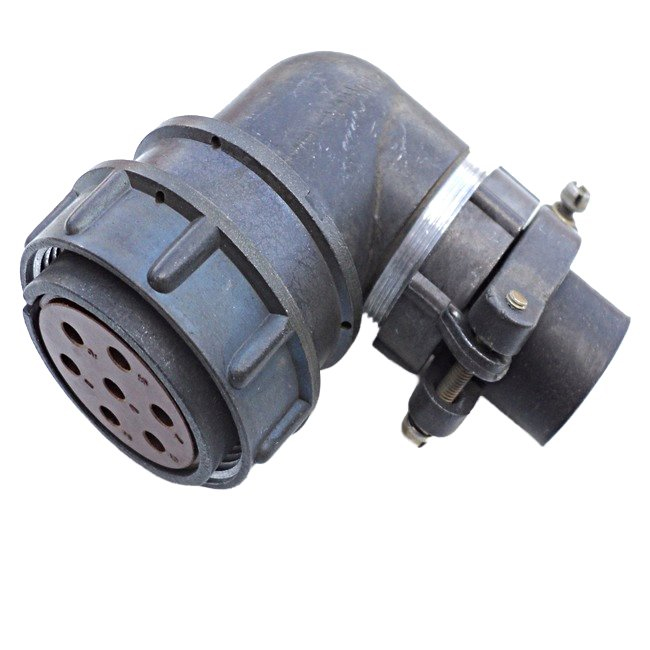

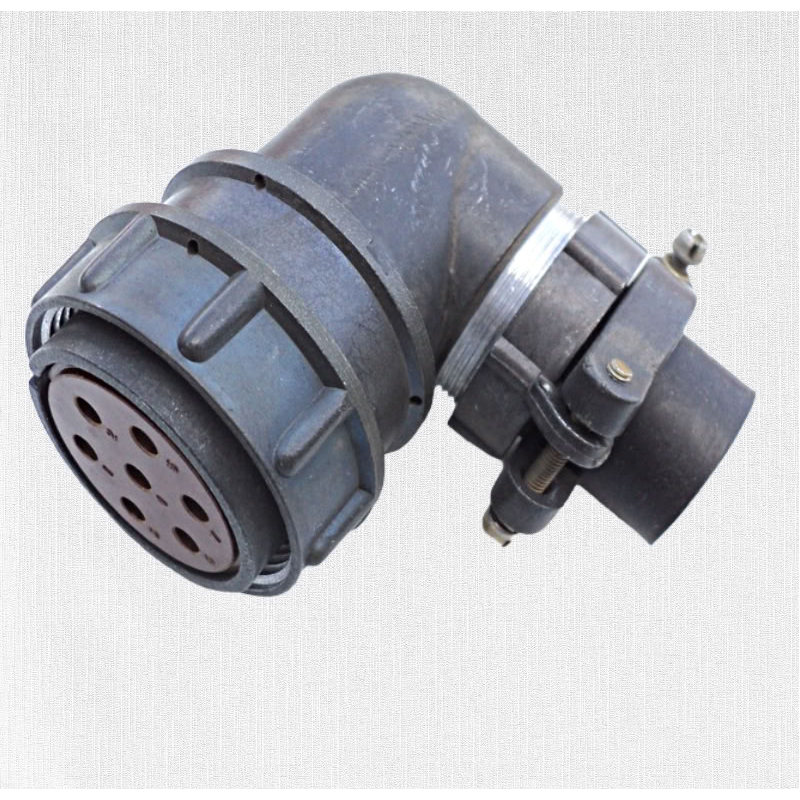

2РМДТ33КУН7Г9В1В: цилиндрический соединитель для надежных электрических соединений

Соединитель 2РМДТ33КУН7Г9В1В относится к серии малогабаритных цилиндрических разъемов 2РМДТ, применяемых для формирования разъемных электрических соединений в промышленном оборудовании, приборостроении, системах автоматики и специальной аппаратуре. Исполнение рассчитано на работу в цепях постоянного и переменного тока, включая сигналы с частотой до 3 МГц.

Назначение 2РМДТ33КУН7Г9В1В

Разъем 2РМДТ33КУН7Г9В1В используют там, где необходимо обеспечить стабильное и повторяемое подключение кабельных линий к оборудованию. Цилиндрическая конструкция помогает точно сориентировать сопрягаемые части при соединении, а контактная группа обеспечивает передачу электрических сигналов и питания между узлами устройства.

Соединители семейства 2РМДТ состоят из вилки и розетки. В зависимости от конкретного исполнения части разъема могут устанавливаться на кабель либо монтироваться на корпус прибора.

Особенности серии 2РМДТ

Серия 2РМДТ относится к негерметичным тропикоустойчивым соединителям. Такие изделия предназначены для эксплуатации в аппаратуре, где важны стойкость к климатическим воздействиям, механическая прочность и надежность контакта при многократном сочленении.

Для разъемов типоразмера 2РМДТ33 доступны контактные схемы на 7 или 32 контакта; маркировка конкретного изделия определяет вариант контактного набора и конструктивное исполнение.

К характерным особенностям соединителей 2РМДТ относятся:

• Цилиндрический корпус, удобный для установки в ограниченном монтажном пространстве.

• Применение в низкочастотных электрических цепях.

• Возможность эксплуатации в цепях постоянного и переменного тока.

• Ориентация на использование в промышленной, измерительной и специализированной технике.

• Конструкция, предусматривающая многократное соединение и разъединение кабельных линий.

• Корпус из алюминиевого сплава АЛ-11, характерный для исполнения 2РМДТ33КУН7Г9В1В.

Электрические параметры

Для соединителей серии 2РМ заявлена работа при напряжении до 700 В постоянного либо переменного тока с частотой до 3 МГц. При этом предельные параметры конкретного разъема необходимо определять по его точной контактной схеме, типу контактов, применяемым проводам и условиям эксплуатации.

Для типоразмера 2РМДТ33 с 7-контактным исполнением в справочных данных серии указывается рабочее напряжение до 560 В и допустимая нагрузка до 32 А на одиночный контакт. Эти значения не следует переносить на другие схемы контактов без проверки технической документации.

Где применяется разъем

2РМДТ33КУН7Г9В1В может использоваться при изготовлении, ремонте и модернизации электрооборудования, в котором требуются съемные кабельные соединения. Типовые области применения включают:

• Промышленные системы управления и автоматики.

• Контрольно-измерительные приборы.

• Электротехнические шкафы и распределительные устройства.

• Испытательные стенды и лабораторное оборудование.

• Транспортную, энергетическую и специальную технику.

• Кабельные сборки для передачи питания, управляющих команд и измерительных сигналов.

Что проверить перед применением

При подборе ответной части к 2РМДТ33КУН7Г9В1В важно сопоставить не только серию и габарит корпуса, но и кодировку контактной схемы, тип контактов, расположение ключа, исполнение корпуса и способ монтажа. Также необходимо учитывать сечение подключаемого провода, токовую нагрузку каждого контакта, напряжение цепи и реальные климатические условия работы оборудования.

Корректно подобранный соединитель 2РМДТ33КУН7Г9В1В помогает организовать надежное разъемное подключение, упростить монтаж кабелей и обеспечить удобство технического обслуживания аппаратуры.
