Назначение соединителя

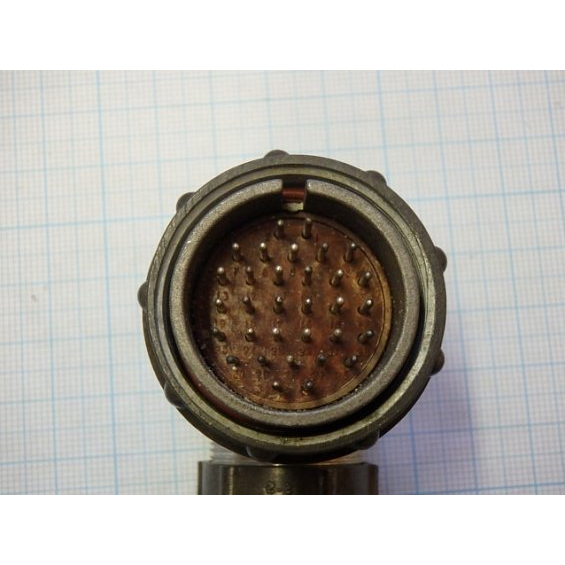

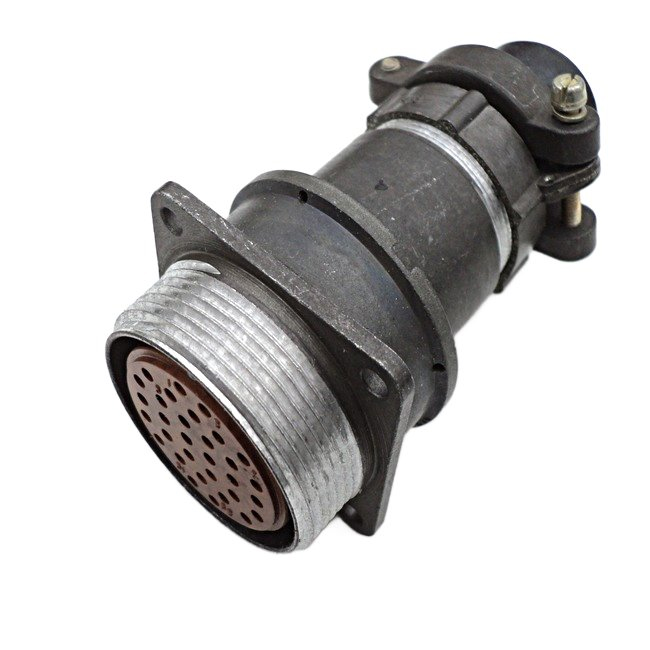

2РМДТ33КУН32ША1В «5» — это цилиндрический низкочастотный тропикоустойчивый электрический соединитель с резьбовой фиксацией. Изделие предназначено для надёжного соединения и разъединения электрических цепей переменного и постоянного тока. Конструкция рассчитана на эксплуатацию в составе внутренних цепей аппаратуры в условиях тропического климата, где предъявляются повышенные требования к стойкости к влаге, вибрациям и перепадам температур.

Приёмка «5» подтверждает, что изделие изготовлено и принято по соответствующим требованиям качества для данной категории продукции.

Расшифровка обозначения

Маркировка соединителя имеет строгую структуру, в которой каждая позиция несёт конкретную информацию о конструкции и исполнении:

• 2РМДТ — тип соединителя, тропический вариант серии 2РМД;
• 33 — условный размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Н — гайка для неэкранированного кабеля;
• 32 — количество контактов;
• Ш — серебряное покрытие контактов;
• А — экранированный вариант;
• 1 — теплостойкость до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Основные технические характеристики

Соединитель рассчитан на 32 контакта диаметром 1,5 мм. Максимальный ток на контакт составляет до 6 А, рабочее напряжение — до 560–700 В, рабочая частота — до 3 МГц.

Условия эксплуатации

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490–1000 метров на секунду в квадрате;
• удары и механические нагрузки;
• влажность 98 процентов при температуре плюс 40 градусов Цельсия;
• температурный диапазон от минус 60 до плюс 100 градусов Цельсия с допустимым перегревом до плюс 180 градусов Цельсия;
• пониженное давление до 10 в минус двенадцатой степени миллиметра ртутного столба.

Ресурсные показатели

Сопротивление изоляции составляет не менее 5000 МОм. Наработка — 1000 часов. Ресурс сочленений-расчленений — до 500 циклов.

Область применения и монтаж

Соединитель применяется во внутренних цепях аппаратуры, эксплуатируемой в условиях тропического климата. Основные сферы использования — авиация, военная техника и промышленное оборудование, где требуется надёжность при вибрациях и экстремальных температурах.

Монтаж выполняется объёмным способом или пайкой. Контакты извлекаемые, что упрощает обслуживание и замену элементов соединения. Экранированный вариант исполнения и серебряное покрытие контактов обеспечивают стабильность электрических параметров при длительной эксплуатации.
