Назначение разъёма 2РМДТ33КУН32Ш5В1В

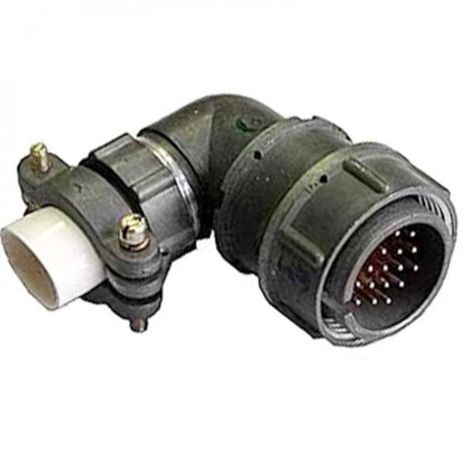

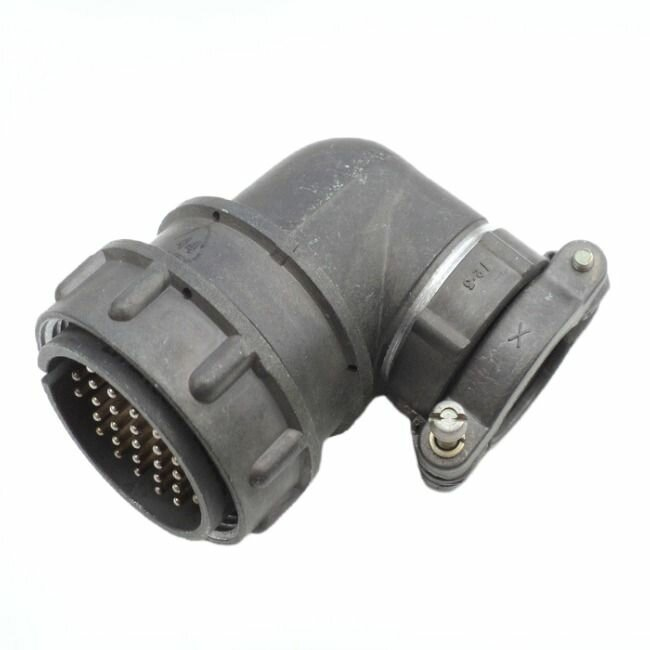

2РМДТ33КУН32Ш5В1В производства «Элекон» — это цилиндрический низкочастотный разъём серии 2РМДТ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение изделия — обеспечение надёжного электрического соединения во внутренних объёмных монтажах приборов, кабельных сборок и блоков, где требуется компактная и устойчивая коммутация.

Разъём применяется в приборных и кабельных системах, в которых необходимо соединение с числом контактов в диапазоне от 14 до 45 в зависимости от типоразмера. Модель 2РМДТ33КУН32Ш5В1В относится к числу исполнений с 32 контактами прямой формы и рассчитана на эксплуатацию в составе ответственных электротехнических и радиотехнических устройств.

Подтверждённые технические особенности

Конструкция разъёма включает металлический корпус и изолятор из карболита. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление. Соединение контактов выполняется пайкой на кабель. Поляризация — одношпоночная, а фиксация ответных частей — резьбовая. По типу исполнения это кабельная вилка либо розетка в зависимости от модификации.

• Рабочее напряжение — до 560 В, максимальное напряжение — до 700 В.
• Сопротивление контактов — не более 0,005 Ом.
• Сопротивление изолятора — не менее 1000 МОм.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — до 500 циклов.
• Теплостойкость — до 100 градусов Цельсия.
• Исполнение — всеклиматическое.
• Число контактов — 32, форма контактов — прямая.

Электрические параметры

Заявленное рабочее напряжение до 560 В и максимальное до 700 В позволяют использовать разъём в цепях с умеренными и повышенными уровнями напряжения. Низкое сопротивление контактов, не превышающее 0,005 Ом, снижает потери и нагрев в местах соединения. Высокое сопротивление изолятора, составляющее не менее 1000 МОм, подтверждает достаточную диэлектрическую прочность изоляции из карболита.

Механические и эксплуатационные свойства

Минимальная наработка в 1000 часов и ресурс до 500 сочленений-расчленений характеризуют разъём как изделие, рассчитанное на длительную эксплуатацию при периодическом подключении и отключении. Металлический корпус защищает внутренние элементы от механических воздействий, а всеклиматическое исполнение допускает применение в различных климатических условиях. Теплостойкость до 100 градусов Цельсия определяет допустимый температурный режим работы.

Применение и условия монтажа

Разъём 2РМДТ33КУН32Ш5В1В устанавливается в составе внутренних объёмных монтажей. Пайка контактов на кабель обеспечивает неразъёмное электрическое присоединение проводников, а одношпоночная поляризация исключает неправильное взаимное расположение ответных частей. Резьбовое соединение фиксирует сочленённые части и препятствует их самопроизвольному расхождению при вибрации и других механических нагрузках.

Область применения охватывает приборные и кабельные системы, где важны компактность цилиндрического разъёма, стабильность контактного сопротивления и устойчивость к климатическим факторам. Модель подходит для использования в устройствах, работающих с сигналами и питанием в низкочастотном диапазоне до 3 МГц.

Совместимость и подбор

1. Разъём относится к серии 2РМДТ и предназначен для сочленения с соответствующими ответными частями этой серии.
2. Тип исполнения — кабельная вилка или розетка в зависимости от модификации, поэтому при подборе следует учитывать конкретную конфигурацию.
3. Число контактов — 32, что определяет область применения в цепях с соответствующим количеством проводников.

При монтаже необходимо учитывать необходимость пайки контактов, резьбовую фиксацию и одношпоночную поляризацию. Соблюдение этих условий обеспечивает надёжную работу разъёма в течение заявленного ресурса.
