Назначение и область применения

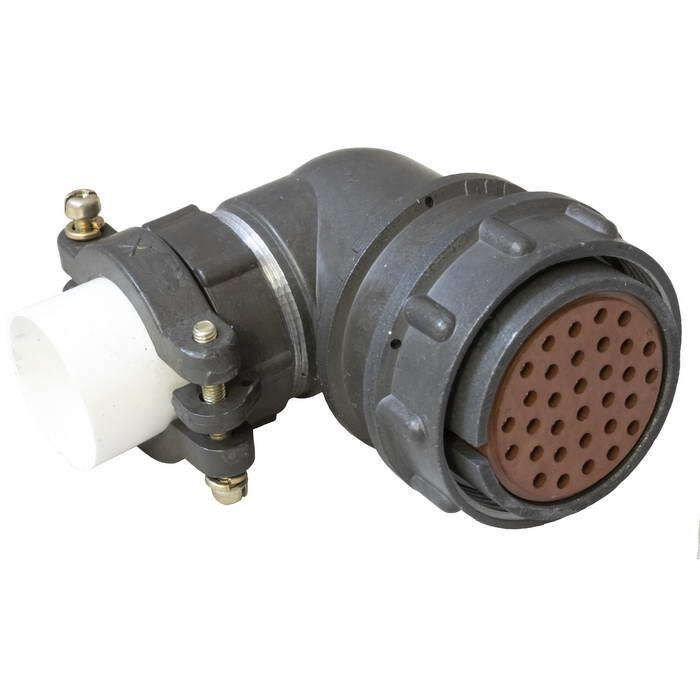

Электрический соединитель 2РМДТ33КУН32Ш5В1В представляет собой кабельную вилку с 32 контактами, входящую в серию цилиндрических низкочастотных разъёмов 2РМДТ. Устройство предназначено для коммутации электрических цепей радиоэлектронной и радиотехнической аппаратуры общего назначения. Конструкция рассчитана на соединение длинных электрических линий, где требуется надёжный разъёмный контакт с резьбовой фиксацией. Изделие относится к негерметичным соединителям, при этом обладает тропикоустойчивым исполнением и всеклиматическим вариантом климатического исполнения В, что позволяет эксплуатировать его в широком диапазоне внешних условий.

Разъём применяется в составе стационарного и переносного оборудования, измерительных комплексов, систем управления и передачи сигналов. Кабельная вилка с прямым патрубком обеспечивает удобный ввод кабеля и стабильное положение проводников при монтаже. Резьбовое сочленение исключает самопроизвольное разъединение при вибрациях и механических воздействиях.

Подтверждённые технические особенности

Электрические параметры

Соединитель рассчитан на максимальное рабочее напряжение 560 В. Допустимый ток на один контакт составляет до 6 А. Сопротивление изоляции — не менее 1000 МОм, что подтверждает стабильность диэлектрических свойств в различных условиях эксплуатации. Контакты выполнены извлекаемыми, что упрощает обслуживание и замену отдельных элементов без полной разборки всего узла.

Конструктивные характеристики

Диаметр посадочного отверстия равен 33 мм, диаметр контактов — 1,5 мм. Корпус кабельный, с прямым патрубком, рассчитан на резьбовое сочленение с ответной частью. Покрытие контактов — серебро или золото, что обеспечивает низкое переходное сопротивление и защиту от окисления. Монтаж контактов к проводникам выполняется методами обжимки или пайки, что даёт возможность выбора технологии в зависимости от производственных условий и сечения кабеля.

Эксплуатационные показатели

Изделие сохраняет работоспособность в интервале температур от -60 до +100 градусов Цельсия. Гарантированное количество циклов сочленения и расчленения — 500. Минимальная наработка составляет 5000 часов. Срок хранения — 25 лет, что подтверждает долговечность материалов и покрытий при соблюдении условий складирования и консервации.

Комплектация и особенности применения

В комплект поставки входит кабельная вилка 2РМДТ33КУН32Ш5В1В в количестве, определяемом заказом. Артикул изделия — 80263. Каталожная запись указывает на партию 2018 года в количестве 20 штук.

При выборе ответной части необходимо учитывать тип сочленения и количество контактов — 32. Разъём совместим с розетками и вилками серии 2РМДТ соответствующего типоразмера и конструктивного исполнения. Монтаж рекомендуется выполнять с соблюдением требований к обжимке или пайке извлекаемых контактов, а также с контролем момента затяжки резьбового соединения для предотвращения повреждения корпуса и обеспечения герметичности контактной зоны.

• Тип: кабельная вилка, 32 контакта
• Серия: 2РМДТ
• Диаметр посадочного отверстия: 33 мм
• Диаметр контактов: 1,5 мм
• Максимальное рабочее напряжение: 560 В
• Ток на контакт: до 6 А
• Сопротивление изоляции: не менее 1000 МОм
• Климатическое исполнение: всеклиматическое В
• Температурный диапазон: от -60 до +100 градусов Цельсия
• Сочленение: резьбовое
• Монтаж контактов: обжимка или пайка
• Покрытие контактов: серебро или золото
• Количество циклов сочленения и расчленения: 500
• Наработка: не менее 5000 часов
• Срок хранения: 25 лет

Монтаж и эксплуатационные рекомендации

Перед установкой соединителя необходимо проверить целостность корпуса, состояние резьбы и извлекаемых контактов. При пайке следует использовать припой и флюс, совместимые с покрытием контактов, избегая перегрева изоляторов. При обжимке применяется специализированный инструмент, соответствующий диаметру контактов 1,5 мм и сечению проводников.

Резьбовое сочленение затягивается вручную или с применением ключа до надёжной фиксации без чрезмерного усилия. Допустимое количество сочленений и расчленений — 500 циклов, после чего рекомендуется провести контроль переходного сопротивления и состояния покрытия контактов. Хранение изделия осуществляется в сухом помещении при отсутствии агрессивных сред; срок хранения при соблюдении условий составляет 25 лет.
