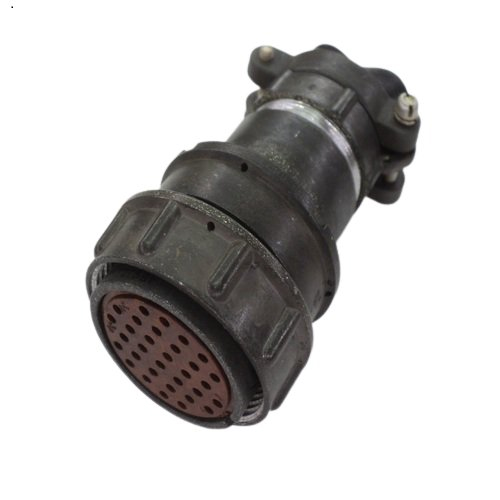

2РМДТ33КУН32ГВ1В «5»

Цена:

1150 ₽

Технические характеристики

2РМДТ33КУН32ГВ1В

2РМДТ33КУН32ГВ1В — это цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией, предназначенный для надежного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Описание

Это кабельная розетка условного размера корпуса 33 с 32 контактами диаметром 1,5 мм, прямым патрубком (П), гайкой (Н) для неэкранированного кабеля и всеклиматическим исполнением (В). Она негерметичная, с серебряным покрытием контактов и объемным монтажом методом пайки или обжимки, подходит для внутренних цепей с высокой надежностью.

Характеристики

Соединитель выдерживает рабочее напряжение до 560–700 В переменного или постоянного тока, ток на контакт — до 6 А (общий до 160 А), частоту до 3 МГц. Сопротивление контакта — не более 0,0025 Ом, изоляции — не менее 5000 МОм; диапазон температур от -60 до +100°C (с перегревом до +180°C).

Устойчивость

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 490–1000 м/с², одиночные удары до 5000 м/с², многократные — до 1000 м/с², линейные нагрузки до 2000 м/с². Работает при влажности 98% при +40°C, пониженном давлении до 133,32·10^{-12} Па и наработке не менее 1000 часов с 500 циклами сочленений.

Расшифровка обозначения

2РМДТ — тип (тропикоустойчивый); 33 — размер корпуса; К — кабельный; У/П — патрубок (угловой/прямой, в вариантах); Н — гайка; 32 — число контактов; Г/5 — шаг/тип; В — всеклиматическое; 1 — теплостойкость до 100°C; В — исполнение.

Описание

Назначение соединителя 2РМДТ33КУН32ГВ1В «5»

Соединитель 2РМДТ33КУН32ГВ1В «5» (артикул 2691) категории 2РМД представляет собой цилиндрический низкочастотный тропикоустойчивый разъём с резьбовой фиксацией. Его основное назначение — надёжное соединение и разъединение электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Конструкция рассчитана на эксплуатацию в составе ответственных внутренних цепей, где предъявляются повышенные требования к стабильности контакта и стойкости к внешним воздействиям.

Приёмка «5» указывает на то, что изделие прошло приёмочные испытания по соответствующей категории и допущено к применению в аппаратуре с высокими требованиями к качеству и надёжности.

Конструктивные особенности

Данная модель является кабельной розеткой условного размера корпуса 33 с 32 контактами диаметром 1,5 мм. Исполнение предусматривает прямой патрубок (П) и гайку (Н) для подключения неэкранированного кабеля. Соединитель выполнен в всеклиматическом исполнении (В), то есть пригоден для работы в различных климатических зонах, включая тропические условия.

Розетка негерметичная. Контакты имеют серебряное покрытие, а монтаж выполняется объёмным способом — пайкой или обжимкой. Такое сочетание обеспечивает стабильное переходное сопротивление и технологичность при сборке жгутов и кабельных сборок.

Расшифровка условного обозначения

2РМДТ — тип соединителя, тропикоустойчивый;
33 — условный размер корпуса;
К — кабельное исполнение;
У — угловой патрубок (в вариантах исполнения предусмотрен также прямой — П);
Н — наличие гайки;
32 — число контактов;
Г — шаг контактов;
«5» — группа приёмки;
В — всеклиматическое исполнение;
1 — теплостойкость до 100 градусов Цельсия;
В — вариант исполнения.

Технические характеристики

Соединитель выдерживает рабочее напряжение до 560–700 В переменного или постоянного тока. Ток на один контакт достигает 6 А, суммарный ток по всем контактам — до 160 А. Рабочая частота — до 3 МГц. Сопротивление контакта составляет не более 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм.

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, допускается кратковременный перегрев до плюс 180 градусов Цельсия**. Наработка составляет не менее **1000 часов при **500 циклах сочленений**.

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность при синусоидальной вибрации в диапазоне 1–5000 Гц с ускорением 490–1000 м/с². Оно выдерживает одиночные удары с ускорением до 5000 м/с², многократные удары — до 1000 м/с², а также линейные нагрузки до 2000 м/с²**. Эксплуатация возможна при относительной влажности до **98 процентов при температуре плюс 40 градусов Цельсия и при пониженном атмосферном давлении вплоть до 133,32 на 10 в минус двенадцатой степени Паскаля.

Применение

Соединитель 2РМДТ33КУН32ГВ1В «5» применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации внутренних цепей. Благодаря всеклиматическому исполнению, тропикоустойчивости и широкому диапазону рабочих температур он подходит для оборудования, эксплуатируемого в сложных условиях: повышенная влажность, вибрации, ударные и линейные нагрузки, пониженное давление.

Розетка рассчитана на объёмный монтаж пайкой или обжимкой, что позволяет использовать её как в составе кабельных сборок, так и при монтаже на шасси и в блоках аппаратуры. Резьбовая фиксация обеспечивает надёжное механическое соединение и предотвращает самопроизвольное разъединение при вибрации.
