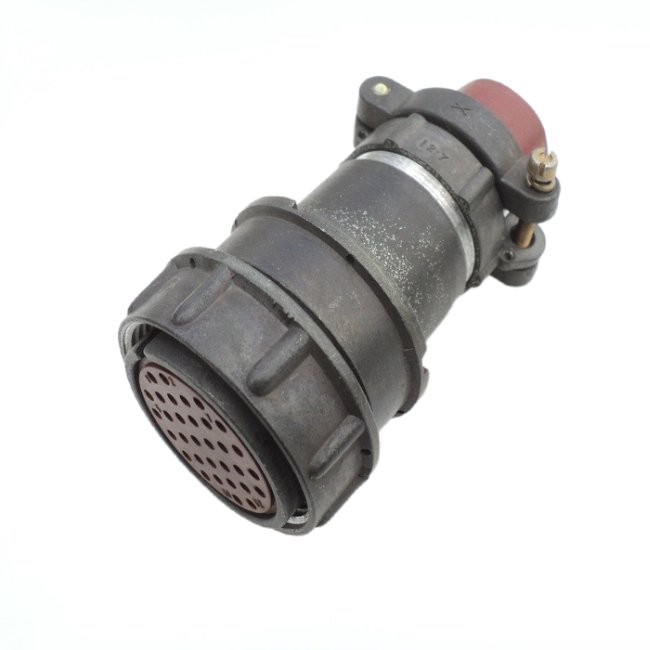

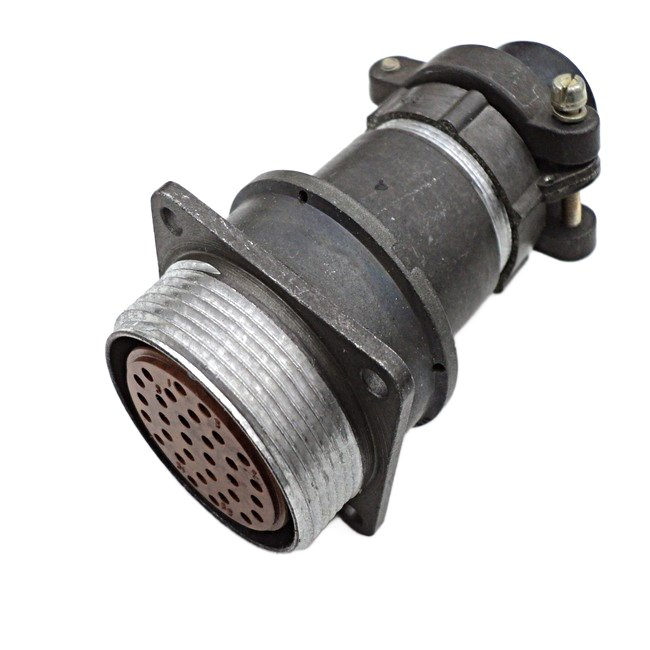

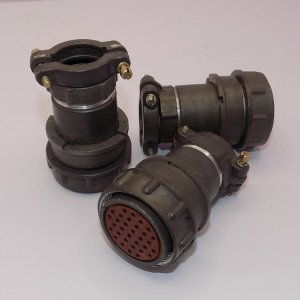

2РМДТ33КУН32ГВ1ЛВ — это цилиндрический низкочастотный соединитель тропикоустойчивого исполнения с резьбовой фиксацией, предназначенный для надежного соединения и разъединения электрических цепей постоянного и переменного тока в различных аппаратах.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РМДТ — тип соединителя (тропикоустойчивый), 33 — условный размер корпуса (посадочный диаметр 33 мм), К — кабельный корпус, У — угловой патрубок, Н — гайка для неэкранированного кабеля, 32 — количество контактов, Г — серебряное покрытие контактов, В — всеклиматическое исполнение, 1 — прямолинейный контакт, Л — возможно, вариант исполнения или модификация (локализация).

Технические характеристики

Соединитель рассчитан на 32 контакта диаметром 1,5 мм с максимальным током до 6 А на контакт и рабочим напряжением до 560–700 В (амплитудное значение). Максимальная частота — 3 МГц, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Рабочая температура — от -60°C до +100°C, устойчив к вибрации (1–5000 Гц, до 490–1000 м/с²), ударам и пониженному давлению (до 133,32·10^{-12} Па). Наработка — не менее 1000 часов, количество циклов соединений — 500.

Применение

Используется в радиоэлектронной, радиотехнической аппаратуре и других устройствах для длинных электрических цепей, где требуется надежность в тропическом и всеклиматическом исполнении. Монтаж — объемный или пайкой, контакты извлекаемые.
