Назначение и общее описание

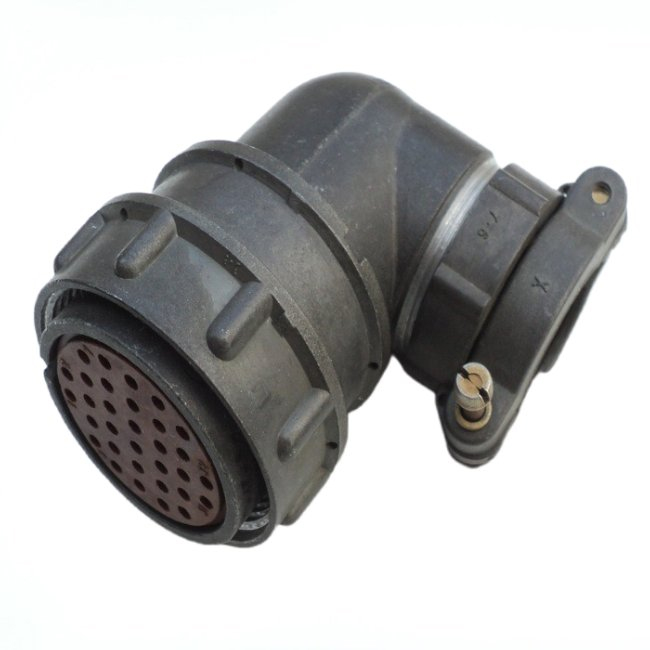

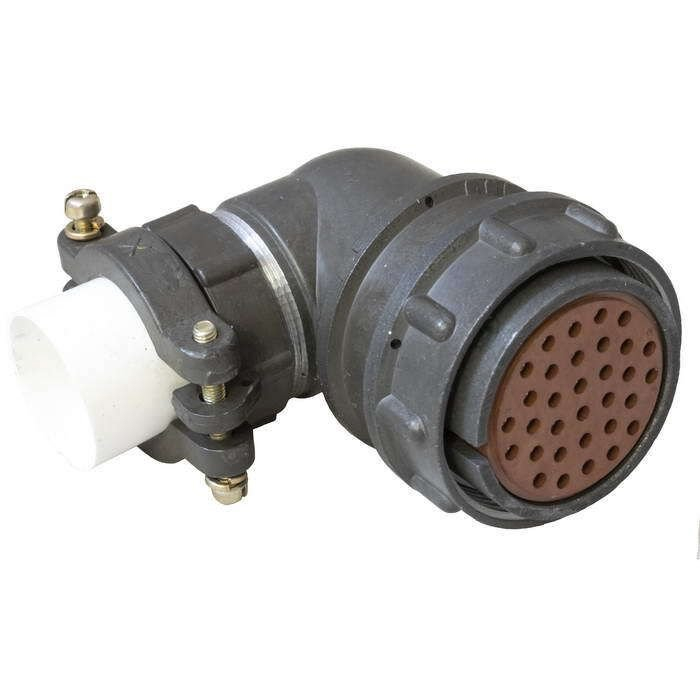

2РМДТ33КУН32Г5В1В — кабельная розетка серии 2РМДТ, представляющая собой негерметичный цилиндрический низкочастотный малогабаритный разъём для внутреннего монтажа. Изделие предназначено для надёжного электрического соединения в цепях переменного и постоянного тока. Количество контактов — 32 штуки диаметром 1,5 мм, сочетание контактов «5». Розетка имеет угловой патрубок, что удобно для кабельного монтажа в ограниченном пространстве.

Артикул: 70146. Категория: 2РМД. Вид приёмки — «5» (ВП, ПЗ), что соответствует нормам ГЕ0.364.126 ТУ.

Конструктивные особенности

Разъём выполнен с условным размером корпуса 33. Сочленение резьбовое, шаг резьбы накидной гайки M36×1,5 мм. Тип корпуса — К (кабельный), с угловым патрубком У и гайкой Н для неэкранированного кабеля, предусмотрена уплотнительная втулка.

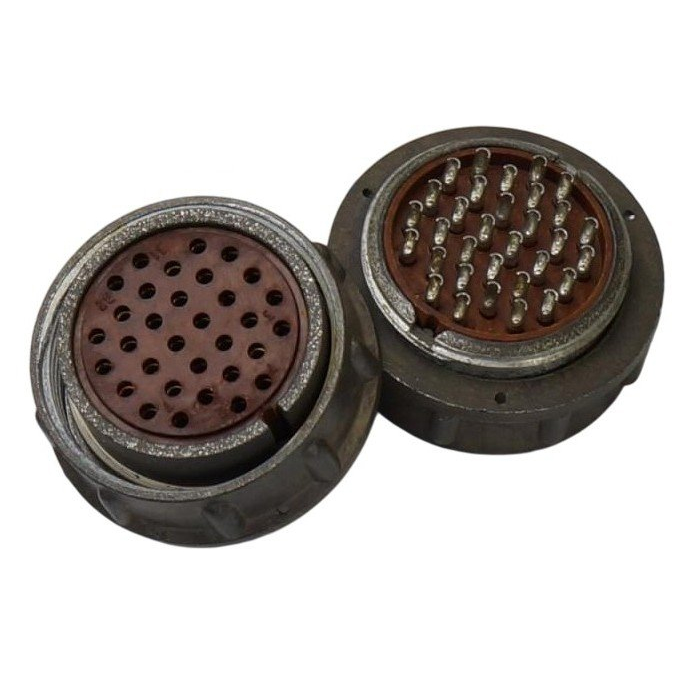

Материал корпуса — алюминиевый сплав А-22, покрытие оксидирование, цвет серый. Материал изолятора — карболит коричневого цвета. Контакты гнездовые, круглые, изготовлены из латуни ЛС59-1 с покрытием серебром (Ag), извлекаемые. Монтаж контактов — пайка (электрический) и объёмный (механический). Поляризация одношпоночная: расположение контактов с пазом.

Технические характеристики

• Рабочее напряжение: до 560 В.
• Рабочий ток на контакт: до 6 А (для диаметра 1,5 мм).
• Максимальная токовая нагрузка на разъём: до 160 А.
• Сопротивление контактов: не более 2,5 мОм (для диаметра 1,5 мм).
• Сопротивление изоляции: 5000 МОм.
• Габаритные размеры: 42×55×71 мм.
• Масса: около 51 г.

Климатическое исполнение

Исполнение В2.1 (всеклиматическое). Рабочая температура от минус 60 до плюс 100 °C. Относительная влажность до 98% при плюс 40 °C. Атмосферное давление от 133,32×10⁻¹² Па до 50,6×10⁴ Па. Теплостойкость — 1 (100 °C).

Механическая стойкость

Вибрация синусоидальная в диапазоне 1–5000 Гц при 50 g. Акустические шумы 170 дБ при 200 g. Удары многократные 100 g длительностью 1–3 мс, однократные 500 g длительностью 0,1–2 мс. Ресурс: 500 сочленений-расчленений, наработка 175 000 ч при 80 °C на контакте, минимум 1000 ч.

Применение и условия эксплуатации

Разъём часто применяется в промышленных и специальных электрических системах, где требуется компактность и устойчивость к вибрациям. Срок хранения — до 15 лет. Производитель — АО «Завод Элекон» (или аналогичные предприятия), годы выпуска 1992–1999.
