Назначение разъёма 2РМДТ33КУН32Г5В1В

Разъём 2РМДТ33КУН32Г5В1В производства компании «Элекон» (Казань) представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМД. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется компактное, механически прочное и устойчивое к внешним воздействиям соединение кабеля с ответной частью.

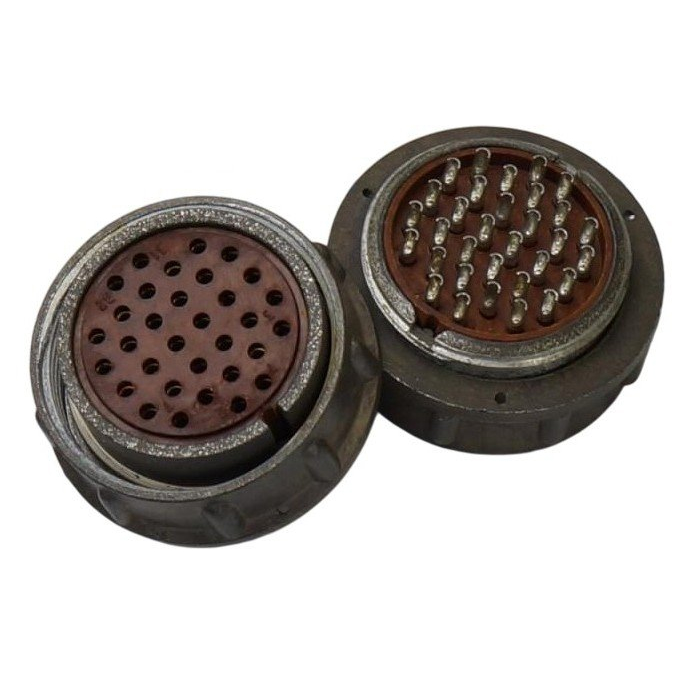

По исполнению это негерметичная кабельная розетка с прямым патрубком и гайкой, рассчитанная на монтаж на неэкранированный кабель. Условный размер корпуса составляет 33 миллиметра. Соединитель оснащён 32 контактами диаметром 1,5 миллиметра, покрытыми серебром для стабильного переходного сопротивления.

Подтверждённые технические особенности

Основные электрические и эксплуатационные параметры изделия:

• Максимальное рабочее напряжение — до 560 вольт.
• Ток на один контакт — до 6 ампер.
• Суммарный ток на соединитель — до 160 ампер.
• Сопротивление изоляции — не менее 5000 мегаом.
• Сочленение резьбовое с одношпоночной поляризацией, что исключает неправильную стыковку.
• Теплостойкость — 100 градусов Цельсия, допускается кратковременный нагрев до 150 градусов Цельсия.
• Климатическое исполнение УХЛ2.1, рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия.

Разъём сохраняет работоспособность при вибрационных нагрузках с частотой до 5000 герц и ускорением 490 метров на секунду в квадрате, что соответствует 50 g. Он также выдерживает многократные механические удары и пониженное атмосферное давление до 133 паскалей.

Применение и область использования

Благодаря сочетанию компактных размеров, высокой механической стойкости и широкому температурному диапазону, соединитель 2РМДТ33КУН32Г5В1В востребован в авиационной технике, промышленном оборудовании и специальных системах, где предъявляются повышенные требования к надёжности электрических соединений. Изделие подходит для монтажа в составе кабельных сборок, работающих в условиях вибрации, ударных нагрузок и перепадов давления.

Артикул позиции — 50142, категория — 2РМД, производитель — «Элекон». При подборе ответной части и принадлежностей следует ориентироваться на типоразмер корпуса 33 миллиметра и 32 контактных элемента диаметром 1,5 миллиметра.
