Назначение и область применения

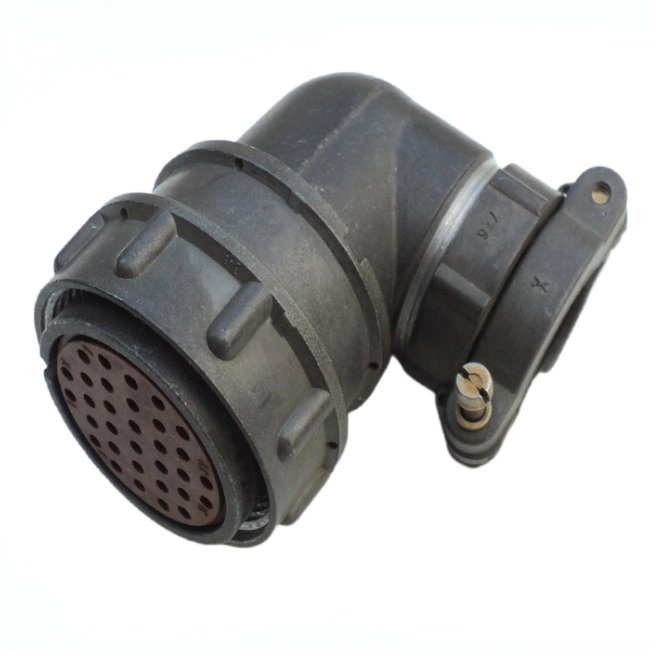

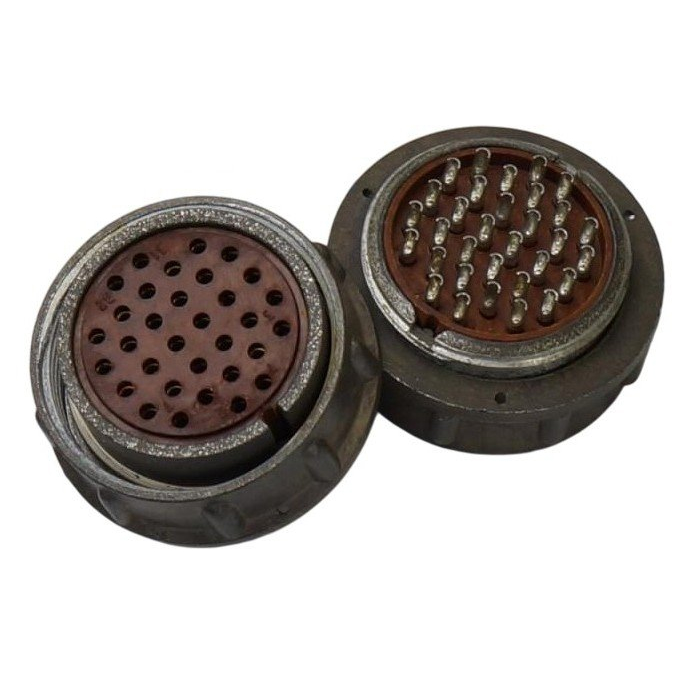

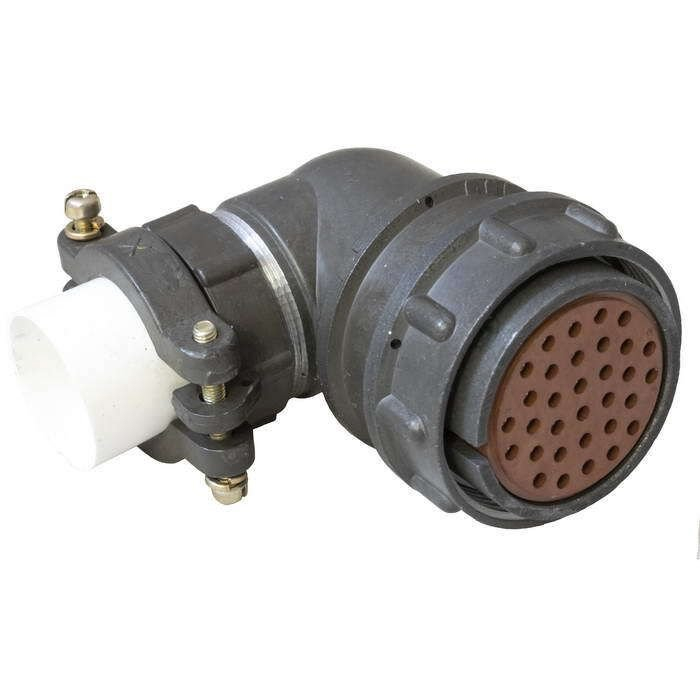

Разъём 2РМДТ33КУН32Г5В1В представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока в аппаратуре общего и специального назначения. Изделие используется в радиоэлектронной и радиотехнической аппаратуре, а также в промышленных устройствах, где требуется надёжное ручное соединение кабельных цепей.

Разъём рассчитан на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц в зависимости от конкретного технического исполнения серии 2РМД и 2РМДТ. Конструкция обеспечивает стабильное электрическое соединение при многократных циклах сочленения и расчленения.

Конструкция и технические параметры

Изделие относится к серии 2РМДТ — цилиндрический низкочастотный разъём, негерметичный, с ручным сочленением. Условный размер корпуса 33 соответствует более крупным типоразмерам данной серии, что определяет увеличенный диаметр корпуса и повышенную механическую прочность соединения.

Ключевые характеристики

• Количество контактов: 32
• Исполнение: КУН — кабельная розетка, кабельный корпус, внутренний объёмный монтаж
• Рабочее напряжение: до 560 В для розеток с 32 контактами серии 2РМД, возможны варианты до 700 В в зависимости от конкретного типа
• Ток на одиночный контакт: до 6 А
• Суммарный ток на разъём: порядка 160 А
• Частотный диапазон: низкочастотный, до 3 МГц
• Климатическое исполнение: УХЛ2.1 — умеренный и холодный климат, внутренний монтаж

Особенности конструкции и материалов

Корпус разъёма изготавливается из алюминиевого сплава, что обеспечивает хороший теплоотвод при работе с токовыми нагрузками и умеренную массу изделия. Покрытие контактов выполняется с использованием серебра или золота, что снижает переходное сопротивление и повышает надёжность контактного соединения при длительной эксплуатации.

Способ монтажа контактов — обжимка или пайка, с внутренним объёмным монтажом в корпусе разъёма. Сочленение резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает правильную ориентацию при соединении и устойчивость к вибрационным воздействиям.

Расшифровка маркировки

• 2РМДТ — тип серии
• 33 — условный размер корпуса
• КУН — кабельная розетка, внутренний монтаж
• 32 — количество контактов
• Г5 — тип исполнения по ГОСТ и ТУ
• В1В — параметры покрытия контактов и теплостойкости исполнения

Информация о наличии

По данным складского учёта, изделие доступно в следующих количествах по годам поступления:

• 2015: 2 штуки
• 2018: 3 штуки
• 2020: 5 штук
• 2021: 10 штук
• 2014 (2015): 10 штук

Артикул изделия: 80264. Разъём предназначен для применения в составе радиоэлектронной аппаратуры, промышленного оборудования и устройств, где требуется надёжное разъёмное соединение многожильных цепей с количеством контактов до 32.
