Назначение соединителя

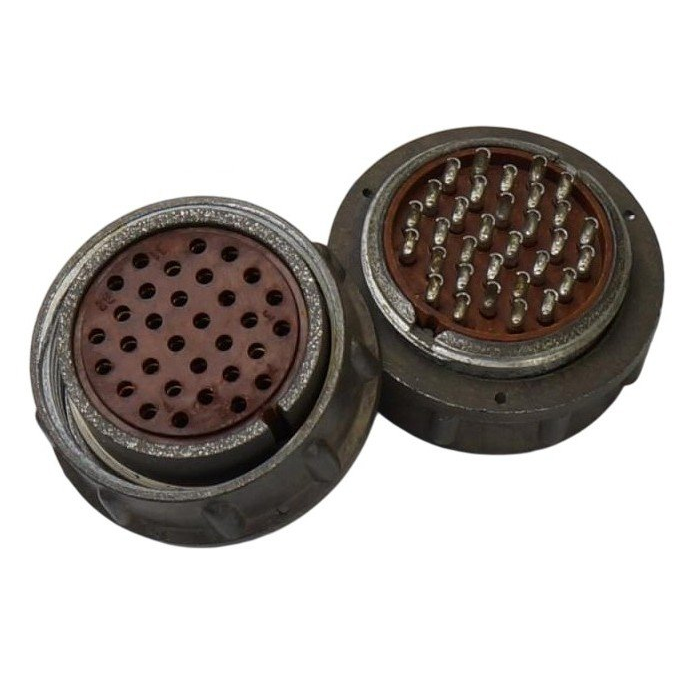

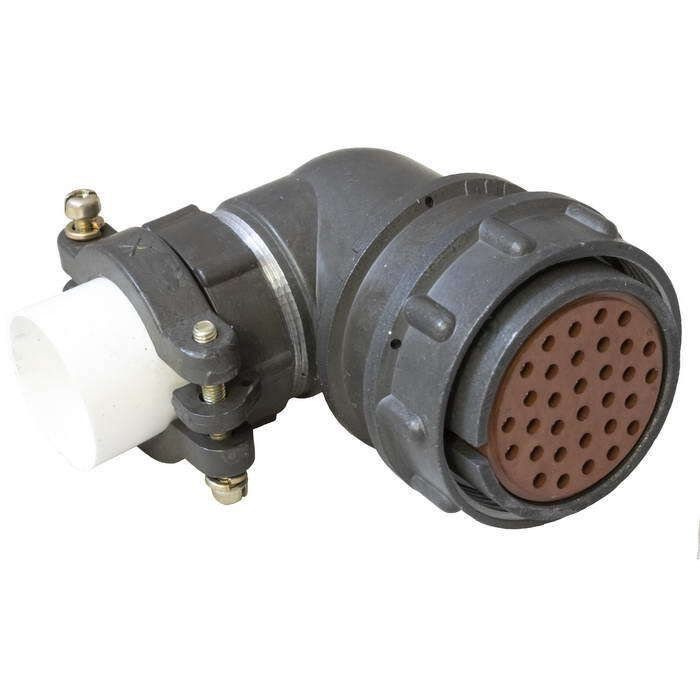

2РМДТ33КУН32Г5В1В «5» — кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Розетка применяется в составе кабельных сборок и жгутов, где требуется надёжное разъёмное соединение с большим числом контактов, резьбовой фиксацией и защитой от вибрационных и ударных нагрузок.

Подтверждённые технические характеристики

Соединитель имеет 32 контакта диаметром 1,5 мм. Монтаж проводов выполняется внутренним объёмным способом методом пайки, сочленение с ответной частью — резьбовое. Рабочий ток составляет до 6 А на контакт, суммарно до 160 А на разъём, рабочее напряжение — до 560 В. Переходное сопротивление контактов — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

• Корпус: алюминиевый сплав А-22 с оксидированием.
• Изолятор: карболит.
• Контакты: латунь с серебряным покрытием, маркировка «В».
• Диаметр: 42 мм, высота: 67,5 мм.
• Шаг резьбы накидной гайки: D36х1,5 мм.
• Поляризация: одношпоночная, контакты извлекаемые.
• Рабочее положение: любое.
• Ресурс: 500 сочленений-расчленений, наработка от 1000 часов, до 175 000 часов при 80 °С.

Условия эксплуатации

Температурный диапазон работы — от минус 60 до плюс 100 °С, теплостойкость 1 допускает смену температур до плюс 150 °С. Климатическое исполнение УХЛ 2.1. Соединитель сохраняет работоспособность при влажности до 98% при плюс 40 °С и давлении от 133,32·10⁻¹² Па до 50,6·10⁴ Па. Изделие выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением 50 g, удары до 500 g и акустические шумы 170 дБ.

Конструктивные особенности и маркировка

Модификация является тропикоустойчивой (буква Т в обозначении) и имеет прямой патрубок (П). Гайка предназначена для неэкранированного кабеля (Н), втулка отсутствует. Соединитель соответствует ГОСТ или ТУ типа ГЕ0.364.126.

Приёмка и применение

Изделие выпущено с приёмкой «5», год выпуска — 90. Розетка применяется в электротехнических и радиотехнических устройствах, пультах управления, измерительной и связной аппаратуре, а также в других системах, где необходимы стойкость к климатическим воздействиям, вибрации и ударам при большом числе рабочих циклов сочленения.
