Назначение разъёма 2РМДТ33КУН32Г5В1В

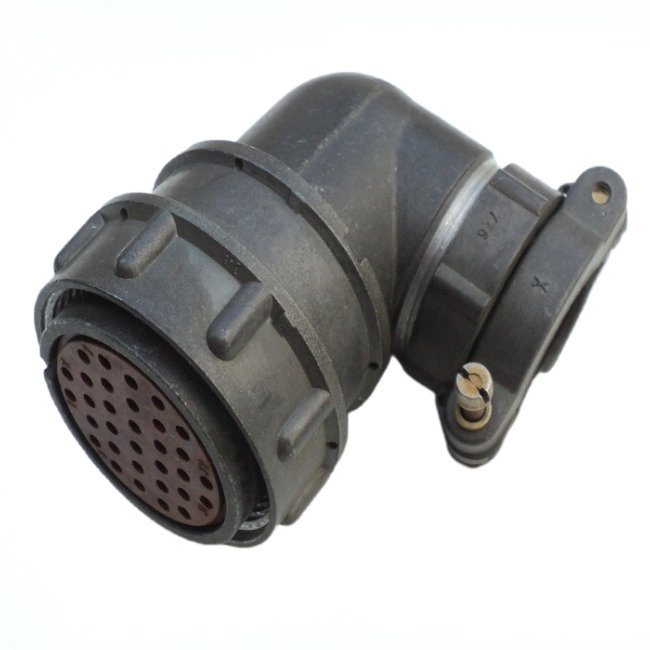

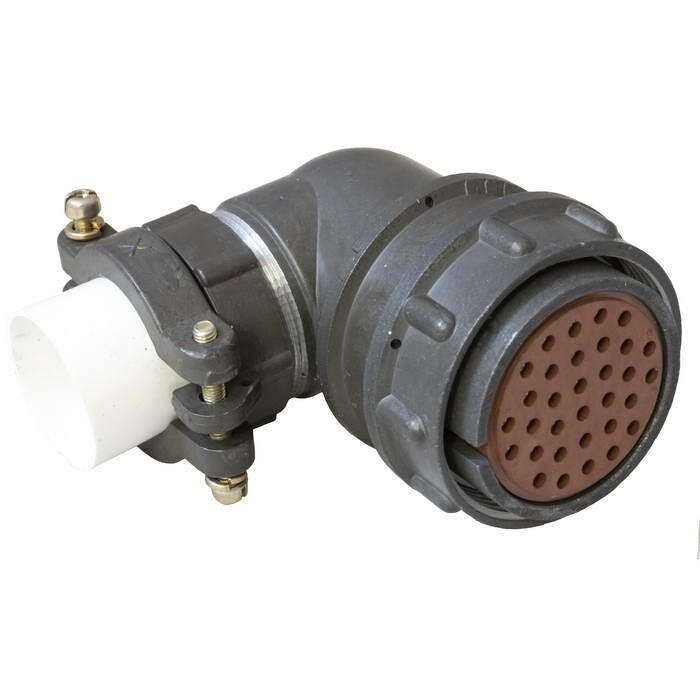

2РМДТ33КУН32Г5В1В — электрический низкочастотный цилиндрический негерметичный разъём серии 2РМД, относящийся к категории 2РМД. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, а также в узлах и блоках специального оборудования, где требуется надёжная коммутация при воздействии механических и климатических нагрузок.

Артикул изделия — 2690. Исполнение корпуса обеспечивает сочленение резьбового типа с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает механическую фиксацию ответных частей.

Подтверждённые технические особенности

Разъём оснащён 32 контактами диаметром 1,5 мм. Контакты выполнены извлекаемыми, что упрощает монтаж и обслуживание. Монтаж выполняется методом обжимки либо объёмным способом. Покрытие контактов — серебро (индекс В) или золото, в зависимости от исполнения.

• Максимальный ток на один контакт — 6 А, суммарный ток — до 160 А.
• Рабочее напряжение — до 560 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Климатическое исполнение — УХЛ (умеренный и холодный климат) или В.
• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.
• Год — 2026.

Изделие сохраняет работоспособность при пониженном атмосферном давлении до 12 кПа и повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Устойчивость к механическим и температурным воздействиям

Разъём выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Одиночные удары — до 5000 метров на секунду в квадрате. Линейные нагрузки — до 2000 метров на секунду в квадрате. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, допускаются кратковременные воздействия до плюс 150 градусов Цельсия.

Применение и условия эксплуатации

Разъём 2РМДТ33КУН32Г5В1В применяется в составе кабельных сборок, блоков и узлов радиоэлектронной аппаратуры. Розетка кабельная обеспечивает подключение кабельных линий к приборным частям. Резьбовое сочленение с одношпоночной поляризацией гарантирует стабильность контакта при вибрации и ударных нагрузках. Извлекаемые контакты позволяют выполнять замену отдельных цепей без демонтажа всего разъёма.

Изделие подходит для эксплуатации в умеренном и холодном климате, а также в исполнении В. Благодаря широкому температурному диапазону и стойкости к влажности и пониженному давлению разъём может использоваться в аппаратуре, работающей в сложных условиях. Совместимость с монтажом обжимкой и объёмным монтажом делает его универсальным решением для производства и ремонта кабельных систем.
