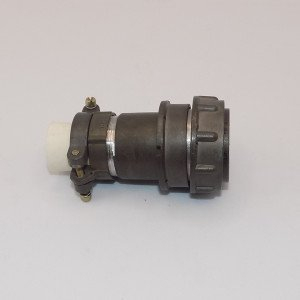

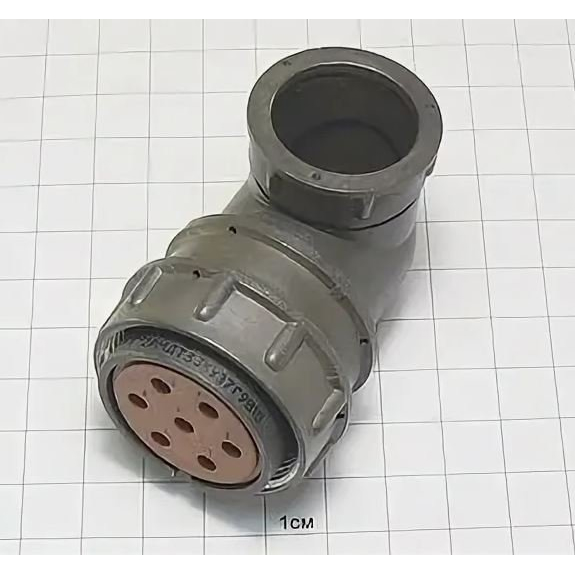

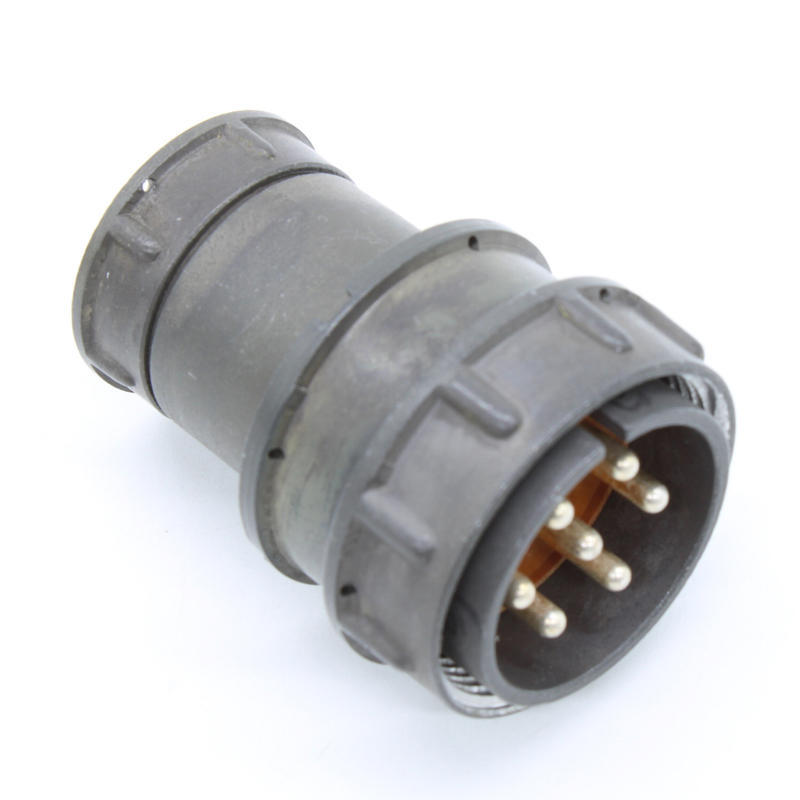

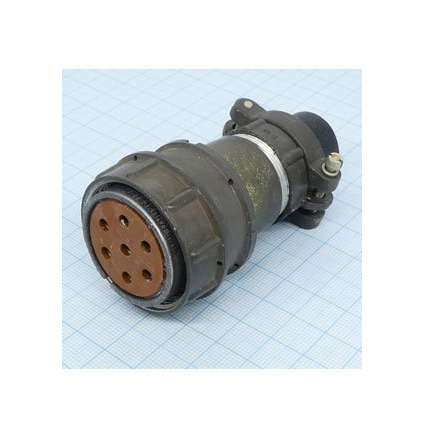

2РМДТ33КУЭ7Ш9В1В 2017г Элекон

Цена:

5200 ₽

В наличии: 60 шт.

Производитель: Элекон

Технические характеристики

2РМДТ33КУЭ7Ш9В1В — это цилиндрический низкочастотный разъём (вилка) производства завода «Элекон», предназначенный для электрических цепей переменного и постоянного тока.

Разъём рассчитан на токовую нагрузку до 32 А на контакт (суммарно до 128 А), максимальное рабочее напряжение — 560 В (амплитуда), сечение проводов — до 10 мм². Сопротивление контактов не превышает 0,8 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 1850 В. Диапазон рабочих температур — от -60 до +100 °C, климатическое исполнение — всеклиматическое (В).

Модель имеет кабельный корпус (КУ), наружный монтаж (Э), 7 контактов, шаг 9 мм, диаметр контактов 1,5 мм (Ш), покрытие контактов серебром (В1В). Разъём выдерживает 500 сочленений-расчленений, наработку 1000 часов, вибрацию (1–5000 Гц, 490 м/с²) и акустический шум до 170 дБ. Используется в промышленной электротехнике, включая военное оборудование, благодаря высокой надёжности по ТУ ГЕ0.364.126.

Описание

Назначение и область применения

2РМДТ33КУЭ7Ш9В1В — цилиндрический низкочастотный разъём (вилка) производства завода «Элекон». Изделие предназначено для коммутации электрических цепей переменного и постоянного тока в промышленной электротехнике. Благодаря высокой надёжности, подтверждённой соответствием ТУ ГЕ0.364.126, разъём применяется в том числе в оборудовании военного назначения.

Конструкция рассчитана на эксплуатацию в жёстких условиях: изделие выдерживает вибрационные нагрузки и акустический шум, что делает его пригодным для ответственных систем, где требуется стабильное соединение на протяжении длительного срока службы.

Электрические характеристики

Разъём рассчитан на токовую нагрузку до 32 А на контакт при суммарной нагрузке до 128 А. Максимальное рабочее напряжение составляет 560 В (амплитудное значение). Для подключения используются провода сечением до 10 мм².

Сопротивление контактов — не более 0,8 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Электрическая прочность изоляции — 1850 В.
Количество контактов — 7, шаг контактов — 9 мм.
Диаметр контактов — 1,5 мм.
Покрытие контактов — серебро (исполнение В1В).

Конструктивное исполнение

Модель имеет кабельный корпус (обозначение КУ) и наружный монтаж (обозначение Э). Климатическое исполнение — всеклиматическое (В), что допускает работу в широком диапазоне внешних условий. Диапазон рабочих температур составляет от минус 60 до плюс 100 °C.

Маркировка модели отражает совокупность конструктивных признаков: тип корпуса, способ монтажа, число и шаг контактов, а также материал покрытия контактной группы. Такое исполнение обеспечивает удобство подключения кабеля и надёжную фиксацию ответной части.

Показатели надёжности

Ресурс изделия подтверждён следующими параметрами:

число сочленений-расчленений — не менее 500;
наработка — до 1000 часов;
устойчивость к вибрации в диапазоне 1–5000 Гц при ускорении 490 м/с²;
стойкость к акустическому шуму до 170 дБ.

Перечисленные характеристики определяют применимость разъёма в составе промышленных установок, приборов и систем, работающих при повышенных механических и климатических нагрузках.

Применение

Разъём используется для электрических соединений в промышленной электротехнике, включая военное оборудование. Сочетание высоких электрических параметров, всеклиматического исполнения и стойкости к механическим воздействиям позволяет применять изделие в цепях с существенной токовой нагрузкой, где требуется долговременная и стабильная коммутация.
