Назначение изделия

Соединитель 2РМДТ33КУЭ32ШВ1В «5» представляет собой цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Благодаря всеклиматическому исполнению и устойчивости к внешним воздействиям он подходит для авиационной техники, военной техники и других областей, где требуется надежная работа в экстремальных условиях.

Конструктивные особенности

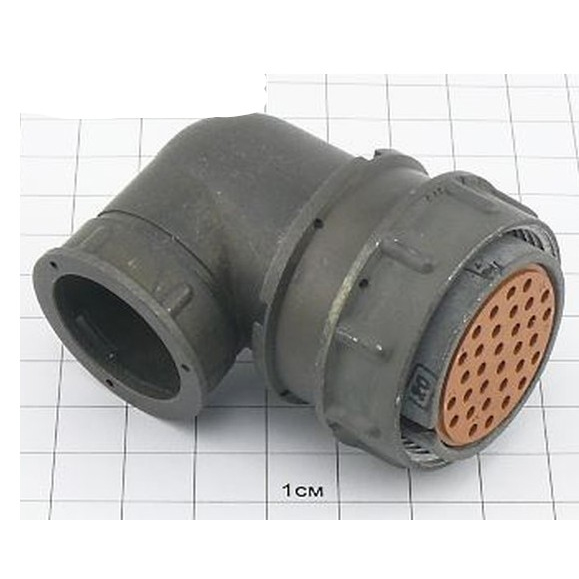

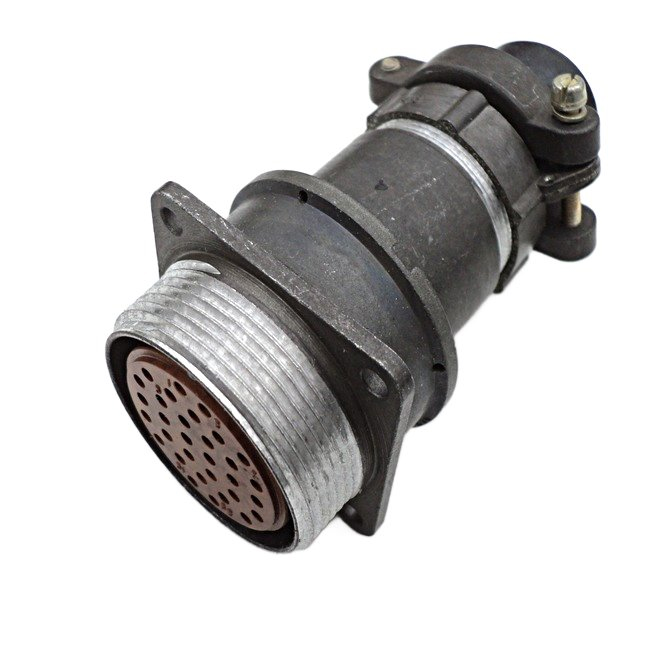

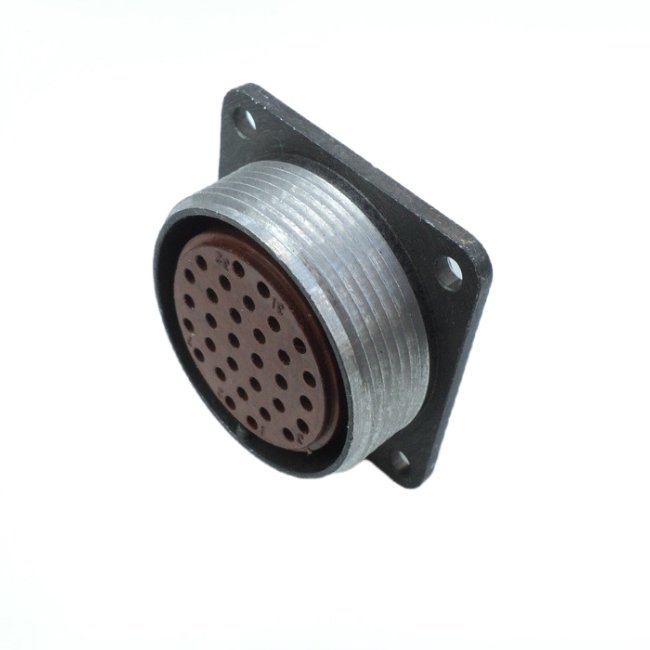

По конструкции изделие является кабельной вилкой с угловым патрубком и гайкой для экранированного кабеля. Корпусной размер соединителя — 33, число контактов — 32, диаметр контактов — 1,5 мм. Контакты имеют серебряное покрытие, соответствующее обозначению Ш5. Исполнение корпуса — всеклиматическое, теплостойкость до 100°C, вариант В.

Расшифровка обозначения

• 2РМДТ — тип соединителя: негерметичный, тропикоустойчивый;
• 33 — условный размер корпуса;
• КУЭ — кабельный корпус, угловой патрубок, экранированный;
• 32 — количество контактов;
• Ш5 — контакты с серебряным покрытием;
• В1В — всеклиматическое исполнение, теплостойкость 100°C, вариант В.

Монтаж соединителя выполняется пайкой. Соединение внутреннее, с резьбовым креплением и одношпоночной поляризацией, что обеспечивает правильную ориентацию при сочленении.

Технические характеристики

• Максимальный ток на контакт — до 6 А;
• Общий ток — до 160–200 А;
• Сопротивление изоляции — не менее 5000 МОм;
• Рабочая температура — от -60 до +100°C;
• Допустимый перегрев контактов — до +180°C;
• Устойчивость к вибрациям — до 5000 Гц;
• Устойчивость к ускорениям — до 1000 м/с²;
• Наработка — минимум 1000 часов;
• Число циклов сочленений-расчленений — 500;
• Сохраняемость — 15 лет;
• Влагостойкость — 98% при +40°C;
• Пониженное давление — до 10-12 мм рт. ст.

Изделие сохраняет работоспособность в широком диапазоне температур и при значительных механических нагрузках. Это позволяет использовать его в аппаратуре, работающей в условиях вибрации, повышенной влажности и разреженной атмосферы.

Приемка и соответствие

Соединитель имеет приемку «5». Изделие соответствует ТУ ГЕ0.364.126. Артикул — 2707. Применение по назначению возможно в составе радиоэлектронных устройств, где требуется стабильное низкочастотное соединение с защитой от внешних воздействий.
