Назначение разъёма

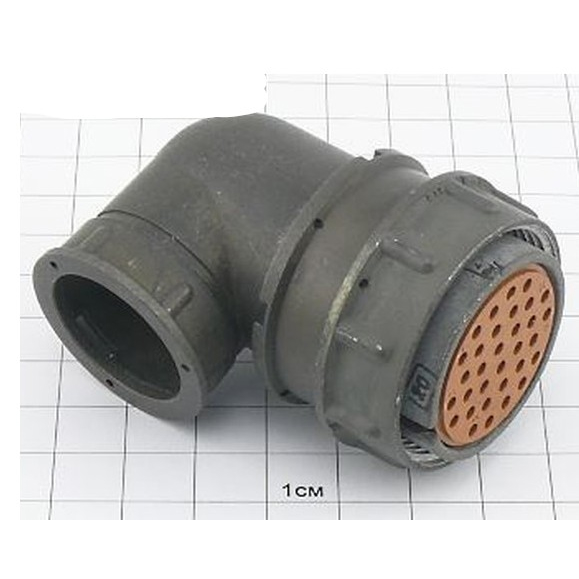

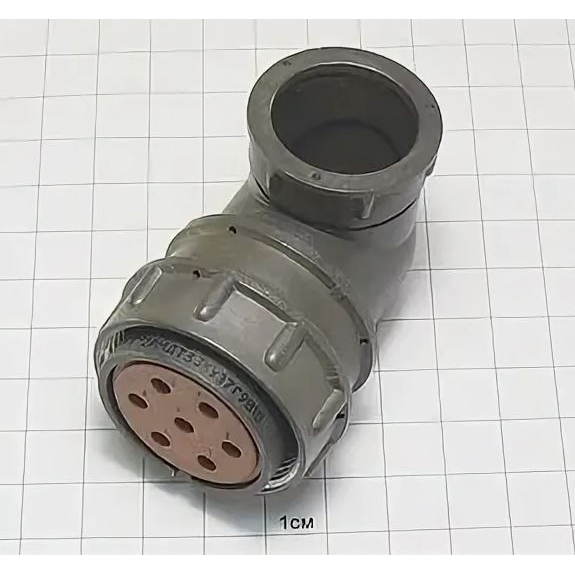

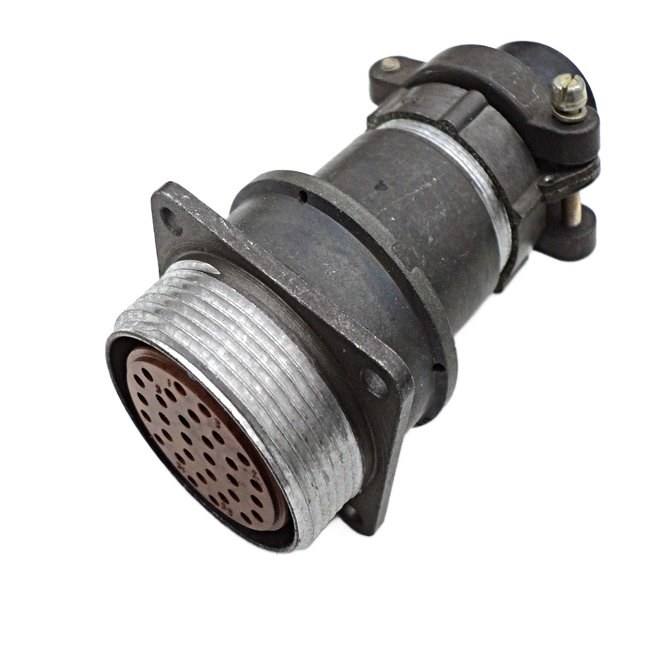

2РМДТ33КУЭ32ША1 «Элекон 5» — цилиндрический низкочастотный разъём производства АО «Завод Элекон». Он относится к серии 2РМДТ, которая предназначена для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Конструкция серии допускает эксплуатацию в тропикоустойчивых условиях, поэтому разъём применяется там, где требуется стабильный электрический контакт при воздействии влаги, вибраций и перепадов температуры.

Изделие используется для обеспечения герметичных или негерметичных соединений в жёстких климатических условиях. Это делает его пригодным для комплектования аппаратуры, работающей на открытых площадках, в неотапливаемых помещениях и в подвижных объектах.

Конструктивные особенности и расшифровка обозначения

Маркировка разъёма содержит информацию о его исполнении. Корпус выполнен кабельным (обозначение К), предусмотрен угловой патрубок (обозначение У). Исполнение Э32ША1 определяет совокупность конструктивных и присоединительных параметров. Контакты имеют диаметр 1,5 мм, что соответствует цифре «5» в обозначении.

Покрытие контактов — серебро (обозначение В). Серебряное покрытие обеспечивает надёжность работы при вибрациях и механических нагрузках, а также способствует стабильному переходному сопротивлению в течение срока службы.

• Тип разъёма: цилиндрический низкочастотный.
• Серия: 2РМДТ.
• Исполнение корпуса: кабельный, с угловым патрубком.
• Диаметр контактов: 1,5 мм.
• Покрытие контактов: серебро.
• Производитель: АО «Завод Элекон».

Электрические и климатические характеристики

Максимальная токовая нагрузка на один контакт достигает 7 А. Суммарная нагрузка на разъём может составлять до 140 А при соответствующем числе контактов. Рабочее напряжение — до 560 В, испытательное напряжение — до 1850 В.

Диапазон рабочих температур охватывает значения от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Возможна кратковременная выдержка при температуре до плюс 150–180 градусов Цельсия. Влажность окружающей среды при температуре плюс 25 градусов Цельсия может достигать 98 процентов.

Приёмка и соответствие

Вид приёмки соответствует категории «5» по техническим условиям ТУ ГЕ0.364.126. Это подтверждает, что изделие прошло установленный объём приёмо-сдаточных испытаний и допущено к применению в аппаратуре соответствующего класса ответственности.

Область применения

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он востребован в тех случаях, когда необходимо соединять электрические цепи в условиях повышенной влажности, широкого температурного диапазона и механических воздействий. Благодаря серебряному покрытию контактов и тропикоустойчивому исполнению изделие подходит для оборудования, эксплуатируемого в тяжёлых климатических условиях.

При монтаже следует учитывать диаметр контактов 1,5 мм и допустимую токовую нагрузку на контакт, чтобы обеспечить корректный режим работы цепи. Совокупность электрических параметров и климатической стойкости делает разъём пригодным для ответственных соединений в составе аппаратуры общего назначения.
