Назначение и область применения

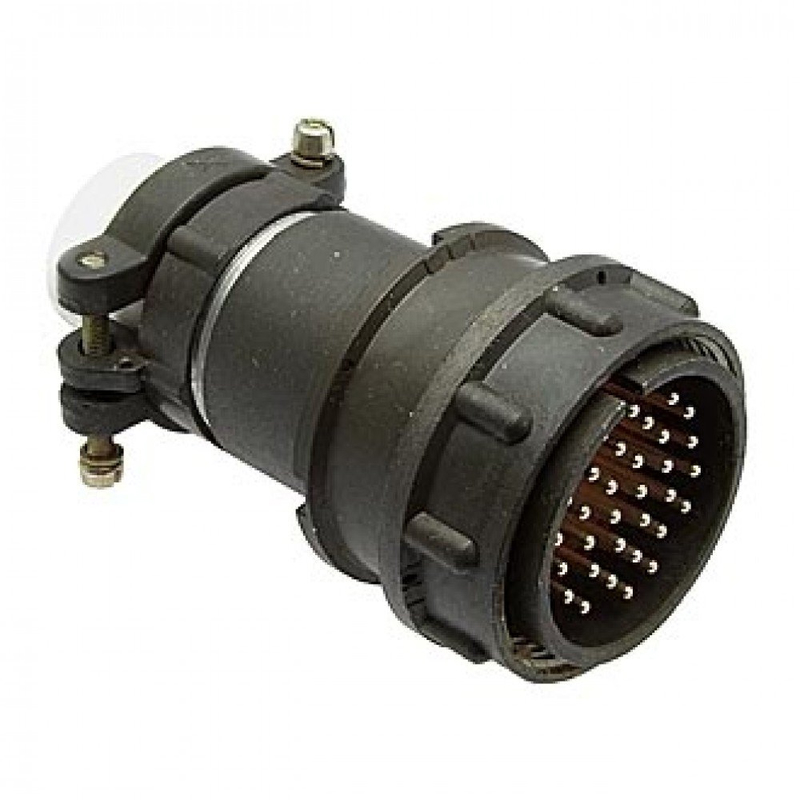

Соединитель 2РМДТ33КУЭ32Ш5В1В представляет собой электрический цилиндрический низкочастотный разъём тропикоустойчивого исполнения, входящий в серию 2РМДТ. Изделие выполнено в виде вилки с кабельным корпусом и предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц. Основная сфера применения — радиоэлектронная аппаратура различного назначения, где требуется надёжное разъёмное соединение электрических цепей в условиях повышенной влажности и воздействия климатических факторов тропического характера.

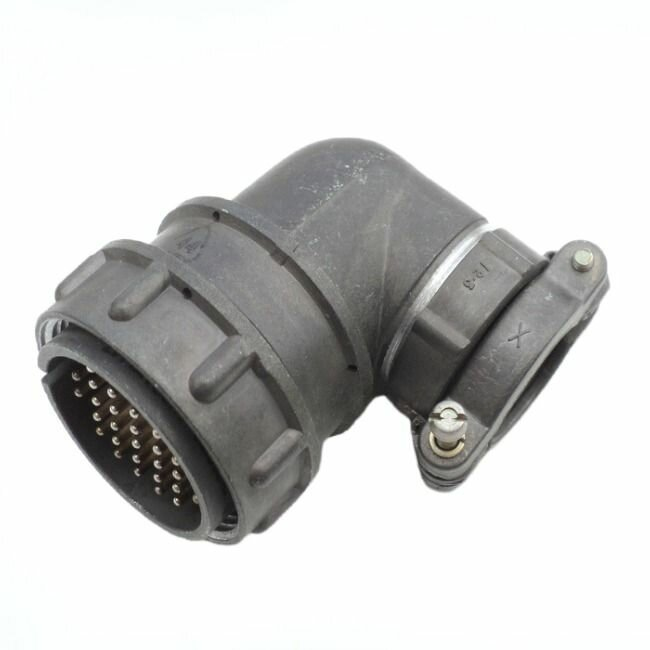

Благодаря всеклиматическому исполнению (В) разъём допускает эксплуатацию в широком диапазоне внешних условий, включая зоны с высокой температурой и влажностью. Конструкция с угловым патрубком и гайкой для экранированного кабеля обеспечивает удобный монтаж в ограниченном пространстве и корректное подключение экранированных линий. Изделие применяется в блоках питания, системах управления, измерительной технике и промышленном оборудовании.

Технические характеристики и конструктивные особенности

Разъём 2РМДТ33КУЭ32Ш5В1В оснащён 32 контактами диаметром 1 мм. Диаметр посадочного отверстия составляет 33 мм, фиксация ответной части выполняется резьбовым способом, что гарантирует устойчивость соединения к вибрационным и механическим нагрузкам. Контакты имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и стабильность электрических параметров в процессе эксплуатации. Метод монтажа — обжимка, что ускоряет процесс сборки кабельных жгутов и повышает повторяемость качества соединений.

Ключевые рабочие параметры изделия:

• максимальное рабочее напряжение — до 560 В;
• токовая нагрузка — до 50 А на контакт;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• сопротивление изоляции — не менее 1000 МОм;
• количество сочленений и расчленений — до 500 циклов;
• минимальная наработка — 5000 часов;
• срок сохраняемости — 25 лет.

Конструкция и комплектация

Разъём состоит из негерметичных частей — вилки и розетки, которые поставляются раздельно или в составе кабельных сборок в зависимости от потребностей заказчика. Корпус выполнен с учётом требований теплостойкости до 100 градусов Цельсия, что позволяет использовать соединитель в оборудовании с повышенным тепловыделением. Резьбовая фиксация исключает самопроизвольное разъединение при эксплуатации.

Маркировка и идентификация

Артикул изделия — 80261. Обозначение 2РМДТ33КУЭ32Ш5В1В отражает принадлежность к серии 2РМДТ, диаметр посадочного отверстия 33 мм, наличие кабельного корпуса, тропикоустойчивое исполнение, угловой патрубок, экранирующую гайку и 32 контакта. Информация о производителе в исходных данных не указана. Параметры, приведённые в описании, соответствуют каталожным данным: позиция 2016 года, исполнение 5, наличие 2 штук; позиция 2017 года, исполнение 5, наличие 9 штук. Точные сведения о комплектации, сертификатах, стране производства и гарантийных обязательствах в предоставленных данных отсутствуют и требуют уточнения у поставщика.
