Назначение

Розетка кабельная 2РМДТ33КУЭ32Г5В1В предназначена для создания надёжных электрических соединений в различных условиях эксплуатации. Изделие относится к серии 2РМДТ, которая применяется для коммутации сигнальных, силовых и смешанных электрических цепей. Кабельное исполнение розетки позволяет подключать экранированный кабель через угловой патрубок, что делает её востребованной в составе приборных и кабельных сборок.

Благодаря всеклиматическому исполнению с индексом «В» розетка сохраняет работоспособность в широком диапазоне температур и влажности, что расширяет область её применения по сравнению с изделиями обычного исполнения.

Конструктивные особенности

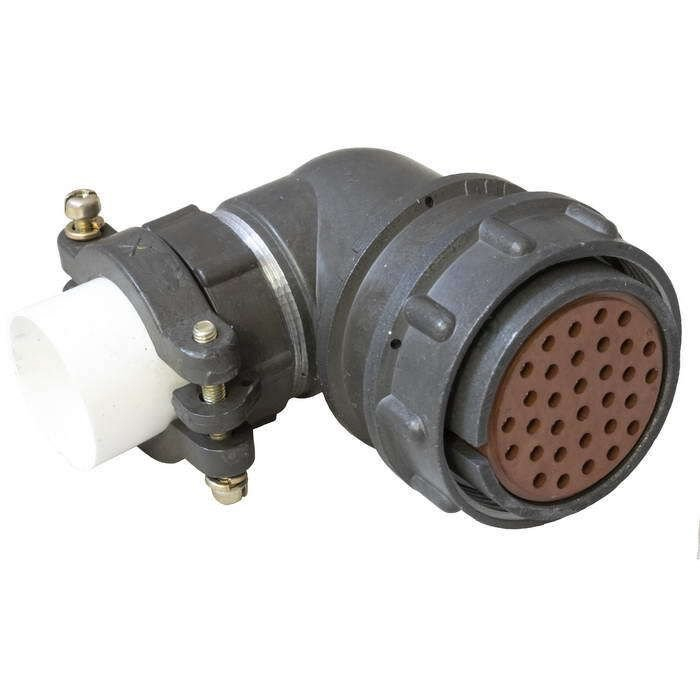

Конструктивно 2РМДТ33КУЭ32Г5В1В представляет собой негерметичную кабельную розетку с угловым патрубком и кожухом под экранированный кабель. Совокупность индексов в обозначении определяет конкретную модификацию изделия и его ключевые свойства.

• Диаметр корпуса составляет 33 мм.
• Количество контактов — 32.
• Индекс «В» обозначает всеклиматическое исполнение.
• Индекс «КУЭ» указывает на угловой патрубок и кожух под экранированный кабель.
• Индекс «Г5» соответствует покрытию контактов серебром.
• Индекс «В1В» обозначает приборную фиксацию.
• Материал изолятора — карболит.

Основные габариты изделия: диаметр корпуса около 42 мм, длина 64,6 мм, высота 50,8 мм. Резьба накидной гайки имеет шаг M36 на 1,5 мм.

Технические характеристики

Серия 2РМДТ рассчитана на работу с сигнальными, силовыми и смешанными цепями. Теплостойкость изделий этой серии достигает 100 градусов Цельсия. Негерметичное исполнение розетки определяет условия её монтажа и эксплуатации: изделие предназначено для применения в составе соединений, где не требуется полная герметизация по корпусу.

Приемка и применение

Поставка изделия осуществляется с приёмкой «5», что подтверждает соответствие установленным требованиям для данной категории продукции. Розетка 2РМДТ33КУЭ32Г5В1В применяется в приборостроении, промышленном оборудовании и системах, где требуется коммутация до 32 цепей через кабельное соединение с экранированием и фиксацией в приборной части.

Серебряное покрытие контактов обеспечивает стабильный электрический контакт, а угловой патрубок с кожухом упрощает укладку экранированного кабеля и защищает место его ввода в корпус розетки. Всеклиматическое исполнение позволяет использовать изделие в разных климатических зонах при соблюдении допустимых температурных режимов.
