Назначение разъёма 2РМДТ33КУЭ32Г5В1В

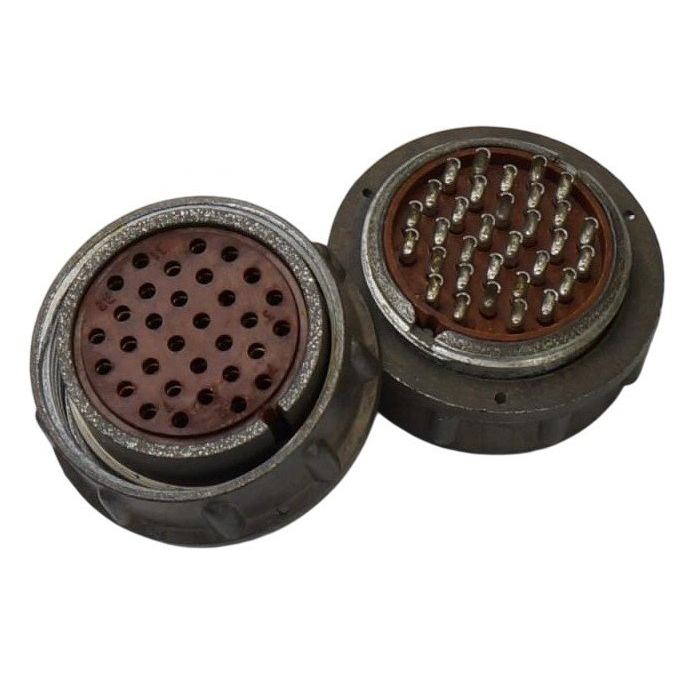

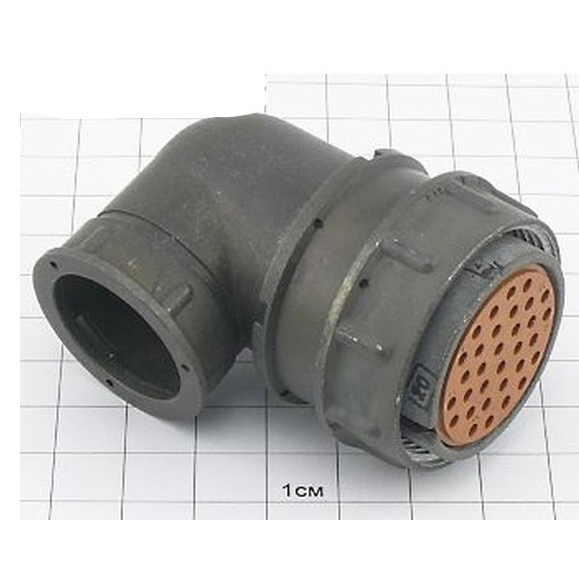

Разъём 2РМДТ33КУЭ32Г5В1В производства «Элекон» — это цилиндрический низкочастотный негерметичный соединитель серии 2РМДТ, предназначенный для электрического соединения и разъединения цепей в радиоэлектронной аппаратуре, приборах и устройствах различного назначения. Изделие относится к категории кабельных розеток с угловым патрубком под экранированный кабель и применяется там, где требуется многоконтактное сочленение с защитой кабельной линии от внешних помех.

Основная функция разъёма — обеспечение надёжного электрического контакта между ответными частями в составе кабельных магистралей. Угловой выход кабеля позволяет прокладывать жгут вдоль корпуса прибора, что особенно важно при ограниченном монтажном пространстве.

Подтверждённые особенности конструкции

Модель 2РМДТ33КУЭ32Г5В1В имеет следующие характеристики, заявленные для данной серии и типоразмера:

• Тип соединителя — кабельная розетка с угловым кожухом под экранированный кабель, что в обозначении отражено сочетанием «КУЭ».
• Условный размер корпуса — 33 мм.
• Количество контактных элементов — 32.
• Диаметр контактов — 1,5 мм; обычно применяется серебряное покрытие, обеспечивающее стабильное переходное сопротивление.
• Максимальное рабочее напряжение — до 560 В.
• Допустимый ток — порядка 4–6 А на один контакт, суммарно на разъём — до нескольких десятков ампер.
• Рабочий диапазон температур окружающей среды — от примерно минус 60 °C до плюс 100 °C.
• Исполнение — негерметичное, рассчитанное на объёмный монтаж.

Указанные значения относятся к типовым параметрам разъёмов серии 2РМД и подтверждаются конструктивными признаками, заложенными в обозначение модели: размер корпуса 33, число контактов 32, тип кожуха КУЭ.

Область применения и условия эксплуатации

Разъём применяется в радиоэлектронной аппаратуре общего и специального назначения, включая приборы, устройства и кабельные системы, где необходимо многократное сочленение и разъединение электрических цепей. Благодаря экранированному исполнению кабельного ввода изделие подходит для линий, чувствительных к электромагнитным наводкам.

Конструкция рассчитана на умеренные вибрационные нагрузки и значительные перепады температур, что подтверждается заявленным диапазоном от минус 60 °C до плюс 100 °C. Разъём используется как сменный элемент кабельных магистралей и может эксплуатироваться в составе аппаратуры, работающей на постоянном и переменном токе.

Изделие предназначено для объёмного монтажа и не требует герметизации при установке в закрытых корпусах приборов. При подборе ответной части необходимо учитывать условный размер корпуса 33 мм и число контактов 32, а также тип сочленения, соответствующий серии 2РМДТ.

Технические данные в сводном виде

1. Производитель — «Элекон».
2. Категория — 2РМД.
3. Артикул — 50146.
4. Год — 2017.
5. Условный размер корпуса — 33 мм.
6. Число контактов — 32.
7. Диаметр контактов — 1,5 мм.
8. Тип — кабельная розетка с угловым кожухом под экранированный кабель.

Приведённые сведения отражают назначение, подтверждённые особенности и применение разъёма 2РМДТ33КУЭ32Г5В1В и могут использоваться при подборе и описании изделия в каталоге.
