Назначение и область применения

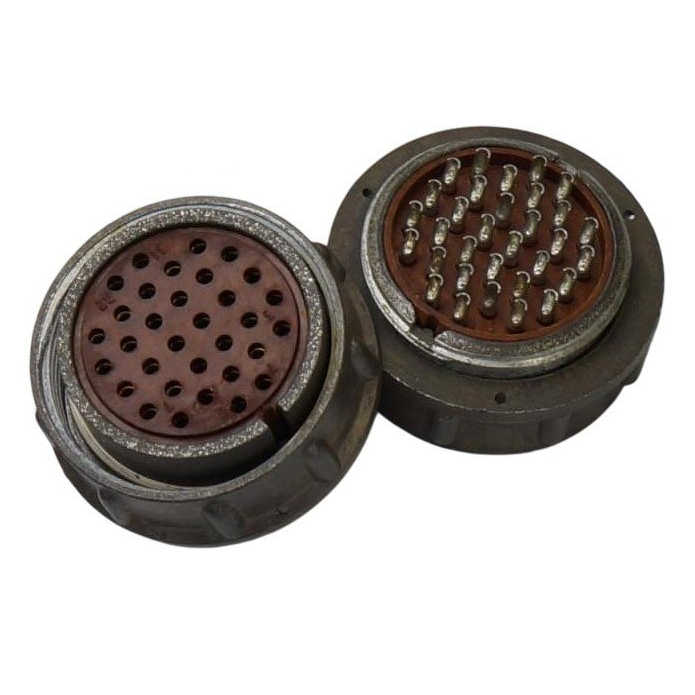

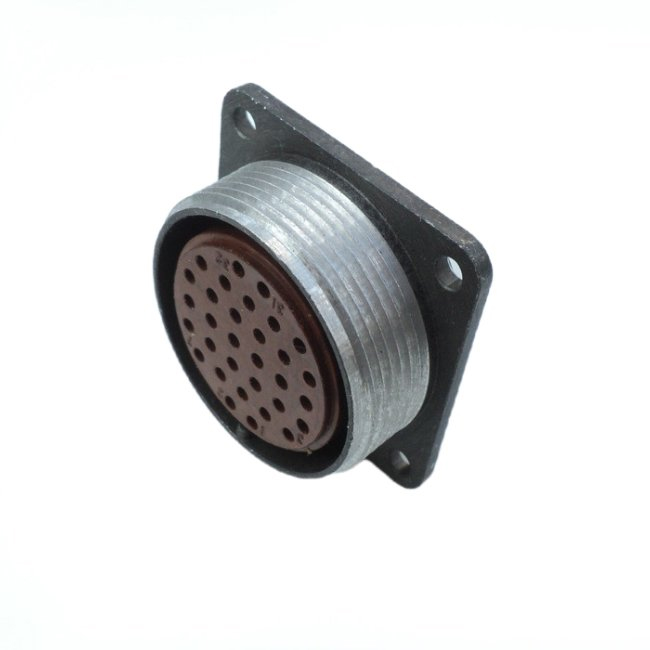

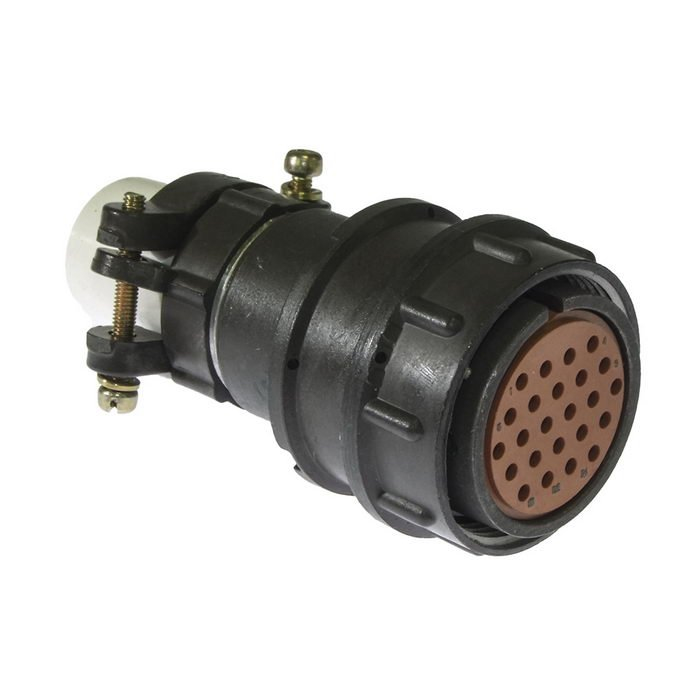

Соединитель 2РМДТ33КУЭ32Г5В1В представляет собой цилиндрический низкочастотный малогабаритный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В. Изделие применяется в промышленной электронике, приборостроении, контрольно-измерительном оборудовании, а также в аппаратуре, эксплуатируемой в условиях повышенных требований к стабильности соединения и защищённости от внешних воздействий.

Конструктивное исполнение в виде кабельной розетки с угловым патрубком и гайкой под экранированный кабель позволяет монтировать разъём в ограниченном пространстве, сохраняя удобство подключения и надёжную фиксацию кабельного ввода. Соединитель рассчитан на многократное сочленение и расчленение в составе стационарного и подвижного оборудования.

Ключевые технические особенности

Разъём относится к серии 2РМДТ с диаметром корпуса 33 мм. Исполнение корпуса — кабельное (К), патрубок — угловой (У), наличие гайки для экранированного кабеля обозначено литерой Э. Контактная группа включает 32 контакта диаметром 1,5 мм с серебряным покрытием (В), что обеспечивает низкое переходное сопротивление и стабильность электрических параметров при длительной эксплуатации.

• Число контактов — 32
• Диаметр контактов — 1,5 мм
• Покрытие контактов — серебро
• Максимальная токовая нагрузка на контакт — до 6 А
• Рабочее напряжение — до 700 В
• Рабочий диапазон частот — до 3 МГц
• Сопротивление изоляции — не менее 5000 МОм
• Теплостойкость — до 100 °C
• Климатическое исполнение — всеклиматическое
• Герметичность — негерметичный
• Тип фиксации — резьбовой

Контакты с серебряным покрытием обеспечивают уверенную передачу сигналов малой мощности и силовых цепей в пределах допустимой нагрузки. Резьбовая фиксация исключает самопроизвольное разъединение при вибрациях и механических воздействиях.

Расшифровка маркировки

Обозначение изделия декодируется следующим образом: серия 2РМДТ (диаметр корпуса 33 мм), корпус К — кабельный, патрубок У — угловой, гайка Э — для экранированного кабеля, далее указано количество контактов 32, сочетание контактной группы 5, покрытие В — серебро, вариант исполнения 1В.

Монтаж и эксплуатационные указания

Соединитель поставляется без ответной части и предназначен для самостоятельной установки на кабель с применением штатных инструментов. Подключение проводников выполняется пайкой или обжимом согласно принятой технологии монтажа низкочастотных разъёмов серии 2РМДТ. При использовании экранированного кабеля гайка обеспечивает надёжный контакт экранирующей оплётки с корпусом разъёма.

При выборе ответной части необходимо учитывать соответствие по типу корпуса, количеству контактов и сочетанию контактной группы. Изделие сохраняет работоспособность в широком диапазоне климатических условий, включая воздействие повышенной влажности, пониженных и повышенных температур в пределах указанной теплостойкости.
