Назначение и область применения

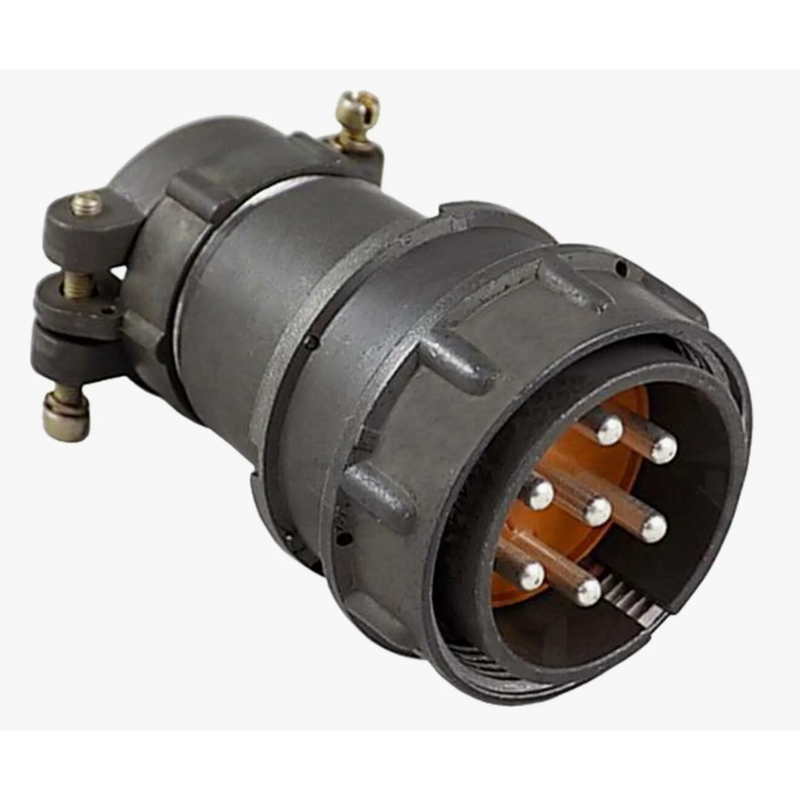

Вилка 2РМДТ33КПН7Ш9В1В производства завода «Элекон» представляет собой кабельный цилиндрический негерметичный разъём серии 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в промышленной и радиотехнической аппаратуре, в оборудовании общепромышленного и военного назначения, где требуется надёжное соединение кабельных линий в условиях повышенных механических и климатических нагрузок.

Конструктивные особенности

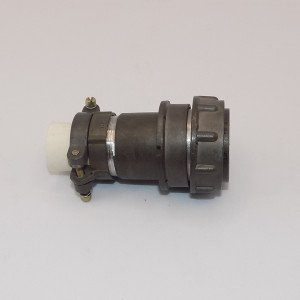

Вилка выполнена в кабельном исполнении с прямыми патрубками и рассчитана на присоединение неэкранированного кабеля. Тип монтажа — внутренний объёмный, что обеспечивает удобство пайки и надёжную фиксацию проводников внутри корпуса. Корпус имеет типоразмер 33, что соответствует диаметру корпуса примерно 33 мм. Контактная система включает 7 контактов с серебряным покрытием, что отражено в обозначении индексом «Ш».

Серебряное покрытие контактной поверхности обеспечивает низкое переходное сопротивление и стабильность электрических параметров при длительной эксплуатации. Вариант конструкции контактного узла обозначен индексом «9», а всеклиматическое исполнение — индексом «В».

Технические характеристики

• Количество контактов — 7.
• Покрытие контактной поверхности — серебро.
• Рабочее напряжение (амплитудное) — ориентировочно до 560…700 В в зависимости от исполнения и условий эксплуатации.
• Токовая нагрузка на одиночный контакт — до 30–32 А для контактов диаметром от 2,0 до 3,0 мм.
• Суммарная токовая нагрузка на разъём — десятки и сотни ампер в зависимости от комплектации и схемы использования контактов.
• Температура окружающей среды — от −60 до +100 °C; допускается смена температур в диапазоне примерно от −60 до +150 °C.
• Приемка — «ОТК».
• Год выпуска — 2025.

Условия эксплуатации

Изделие относится к всеклиматическому исполнению и рассчитано на работу в широком диапазоне температур, а также при воздействии вибрационных и ударных нагрузок с ускорениями до сотен и тысяч метров на секунду в квадрате. Такие параметры типичны для аппаратуры, эксплуатируемой в жёстких механических условиях: в системах автоматического управления, на транспорте и в военной технике. Разъём не является герметичным, поэтому при монтаже следует учитывать требования к защите контактных соединений от прямого воздействия влаги и агрессивных сред.

Расшифровка обозначения

Маркировка 2РМДТ33КПН7Ш9В1В содержит полную информацию об исполнении изделия и позволяет однозначно подобрать ответную часть и комплектующие.

• 2РМДТ — серия цилиндрических негерметичных разъёмов с внутренним объёмным монтажом.
• 33 — типоразмер корпуса.
• КПН — кабельный корпус с прямым патрубком для неэкранированного кабеля.
• 7 — количество контактов.
• Ш — серебряное покрытие контактов.
• 9 — вариант конструкции контактного узла.
• В — всеклиматическое исполнение.
• 1 — температурный диапазон с повышенной рабочей температурой до 100 °C.
• В в конце — повторное обозначение всеклиматического исполнения.

Комплектация и применение

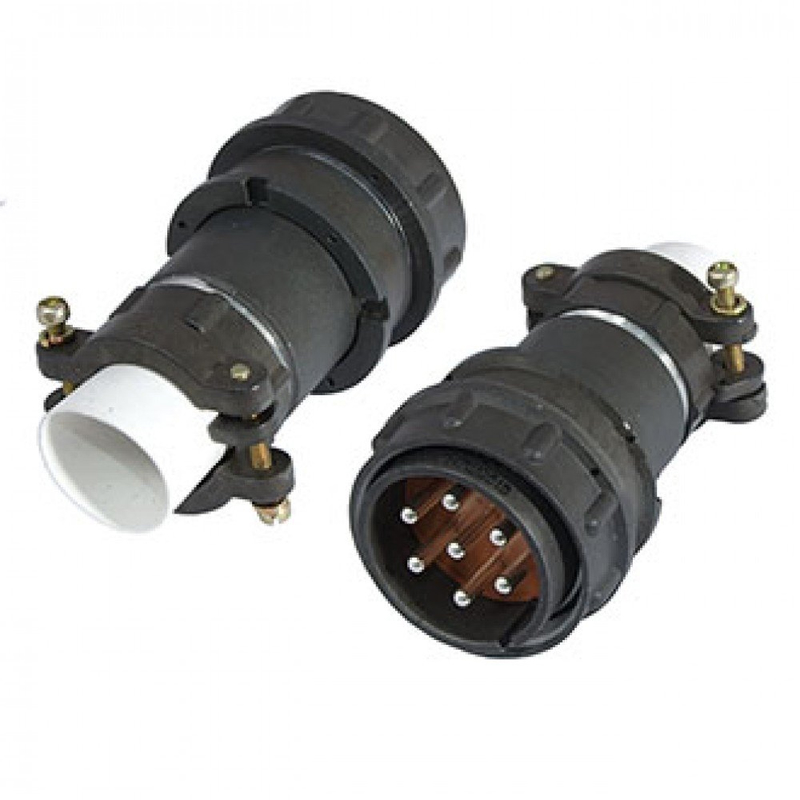

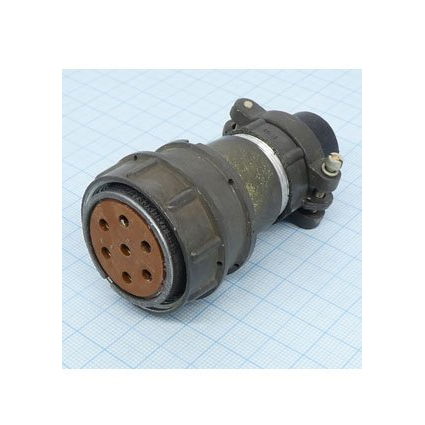

Поставка осуществляется в заводской упаковке. Вилка применяется для коммутации кабелей в составе кабельных сборок, жгутов и соединительных линий промышленного и специального оборудования. Для построения полноценного соединения данная вилка подбирается в паре с ответной розеткой соответствующего типоразмера и исполнения серии 2РМДТ.
