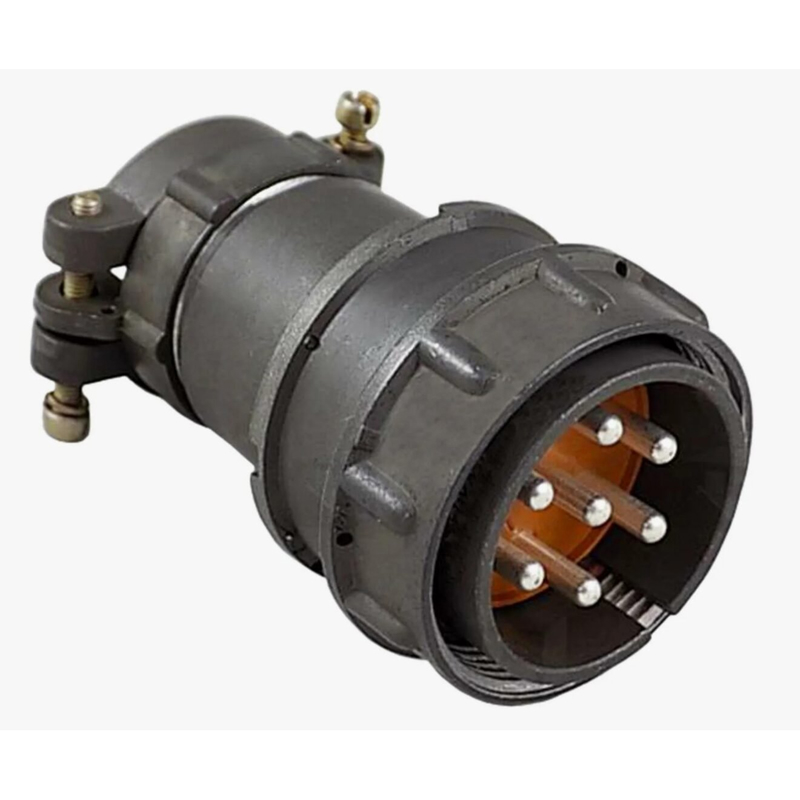

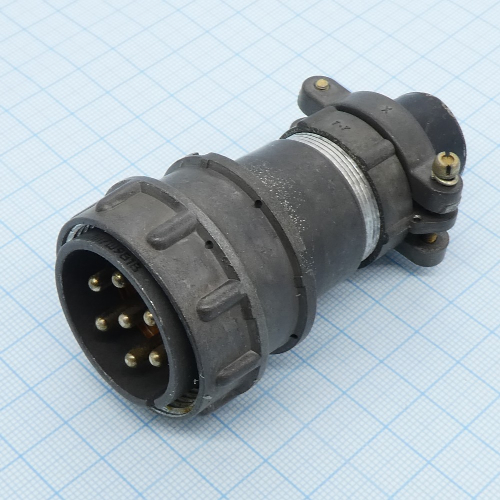

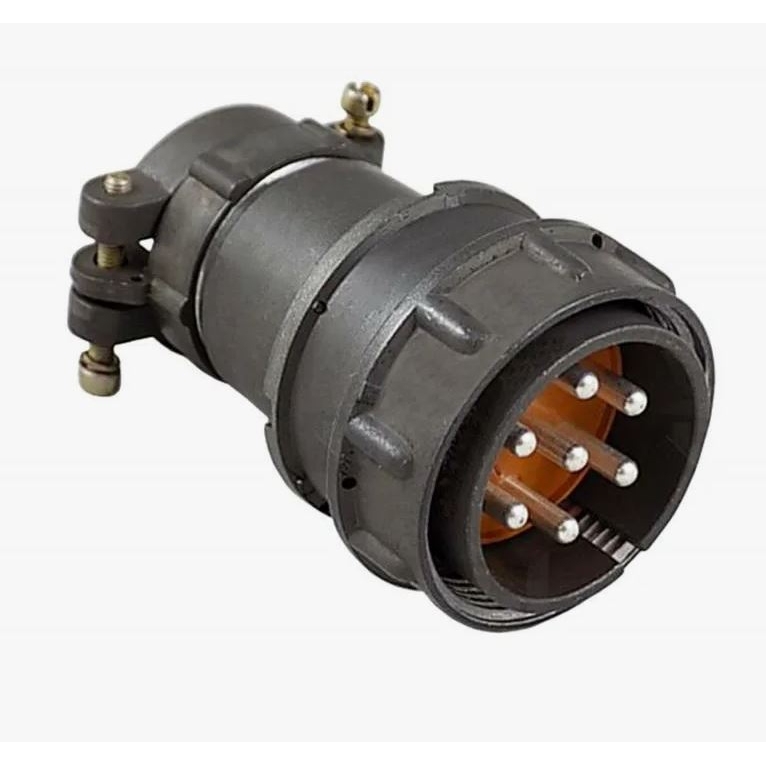

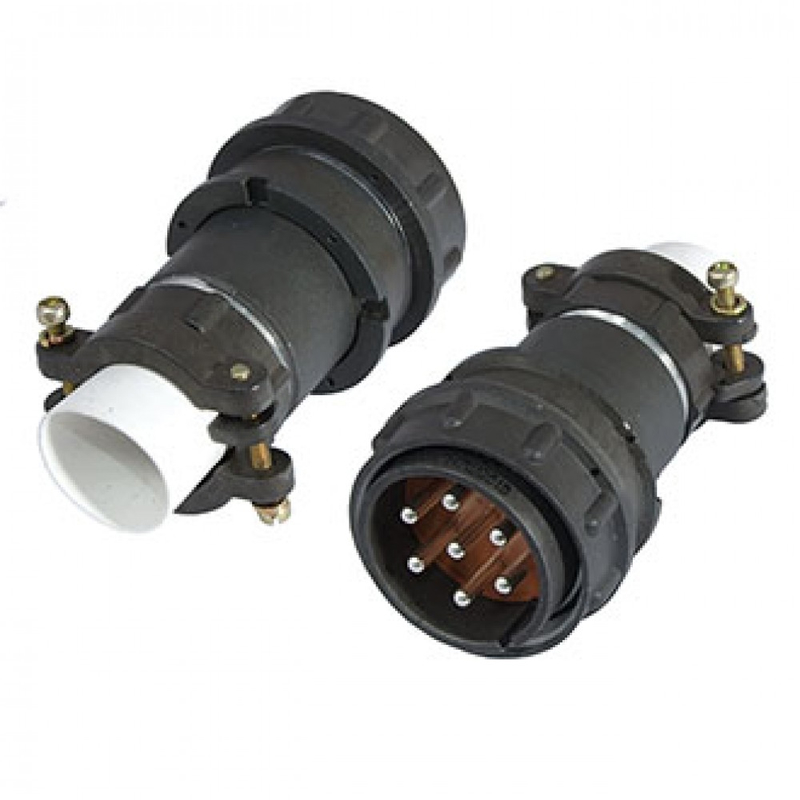

2РМДТ33КПН7Ш9В1В: кабельная вилка для надежных электрических соединений

2РМДТ33КПН7Ш9В1В — цилиндрический низкочастотный электрический соединитель в исполнении кабельной вилки. Модель применяется для создания разъемных соединений в цепях постоянного и переменного тока, в том числе при частотах до 3 МГц. Конструкция рассчитана на эксплуатацию в оборудовании, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта.

Конструкция и назначение

Разъем относится к серии 2РМДТ — негерметичных тропикоустойчивых цилиндрических соединителей. В маркировке 2РМДТ33КПН7Ш9В1В обозначен корпус условного размера 33, кабельное исполнение с прямым патрубком, а также контактная часть вилочного типа. Соединитель оснащен семью штырьковыми контактами диаметром 3 мм и предназначен для монтажа на кабель.

Корпус выполняет защитную и фиксирующую функцию, а резьбовое сочленение помогает надежно соединять вилку с ответной частью. Одношпоночная поляризация снижает риск неправильной стыковки при подключении оборудования. В сочлененном положении разъем обеспечивает защиту контактной зоны и мест присоединения проводников от пыли.

Основные характеристики

Параметры могут уточняться по конкретным техническим условиям и сопроводительной документации для поставляемого исполнения.

Устойчивость к условиям работы

2РМДТ33КПН7Ш9В1В рассчитан на применение в условиях, характерных для промышленной, транспортной, энергетической и специальной техники. Разъем способен работать при повышенной влажности, вибрационных и ударных нагрузках, перепадах температуры и воздействии ряда климатических факторов. Для серии заявлена работоспособность при относительной влажности до 98%, а температурный диапазон охватывает эксплуатацию как в холодной, так и в нагретой среде.

Серебряное покрытие контактных элементов способствует сохранению низкого переходного сопротивления. Это особенно важно для цепей, где требуется передавать ток без существенных потерь и поддерживать стабильность соединения при многократной стыковке.

Где применяется разъем

Соединитель 2РМДТ33КПН7Ш9В1В может использоваться в составе:

• Промышленных систем управления и автоматики.

• Электротехнических шкафов и распределительных устройств.

• Измерительных комплексов и испытательных стендов.

• Транспортного, авиационного и специального оборудования.

• Силовых и сигнальных кабельных линий.

• Аппаратуры, работающей в условиях вибрации, влажности и температурных колебаний.

Благодаря семиконтактной конфигурации и кабельному исполнению разъем удобен для подключения отдельных узлов, модулей и приборов, которым необходимо надежное разъемное соединение. Корпус размера 33 и контакты диаметром 3 мм ориентированы на применение в цепях с заметной токовой нагрузкой, при соблюдении требований технической документации к распределению тока по контактам.

Что учитывать при монтаже

При установке 2РМДТ33КПН7Ш9В1В важно проверить соответствие ответной части, контактной схемы и способа присоединения проводов проектной документации. Хвостовики контактов допускают подключение проводников сечением до 10 мм², однако фактический выбор сечения должен учитывать токовую нагрузку, условия охлаждения, длину линии и требования конкретного изделия.

Для долговечной работы соединения рекомендуется исключить перекос при стыковке, контролировать состояние резьбы и ключевого элемента, не допускать загрязнения контактной группы, а также выполнять монтаж с соблюдением установленной технологии обжима. Правильная сборка помогает сохранить электрические параметры разъема и его устойчивость к механическим воздействиям.
