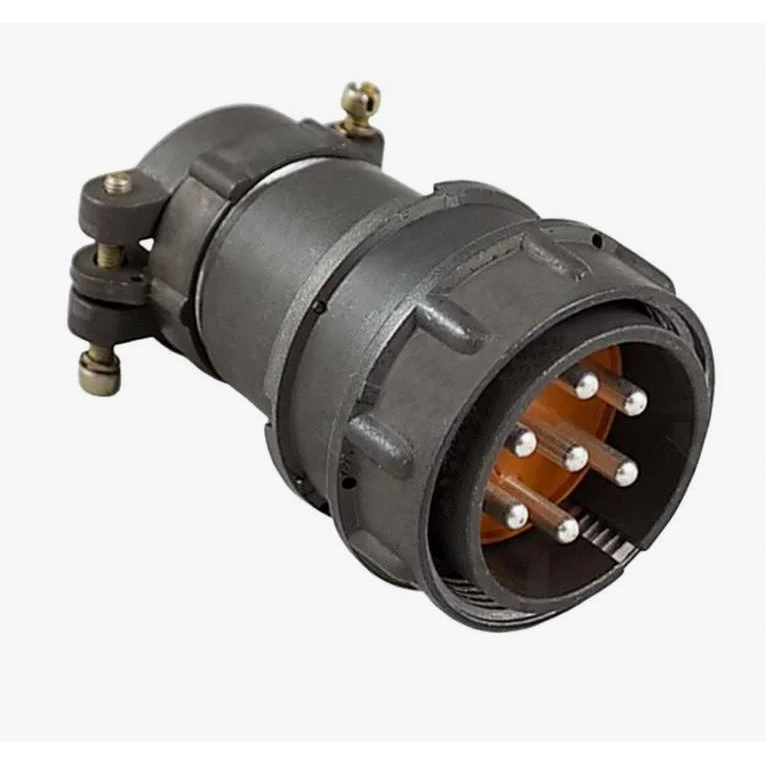

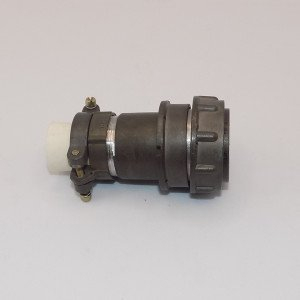

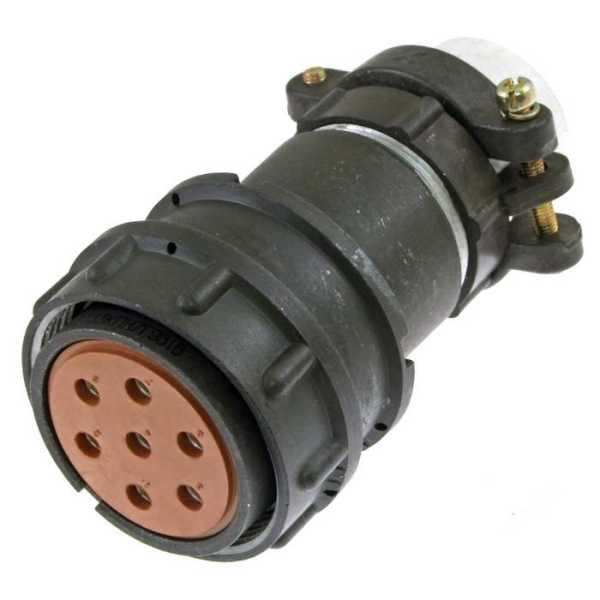

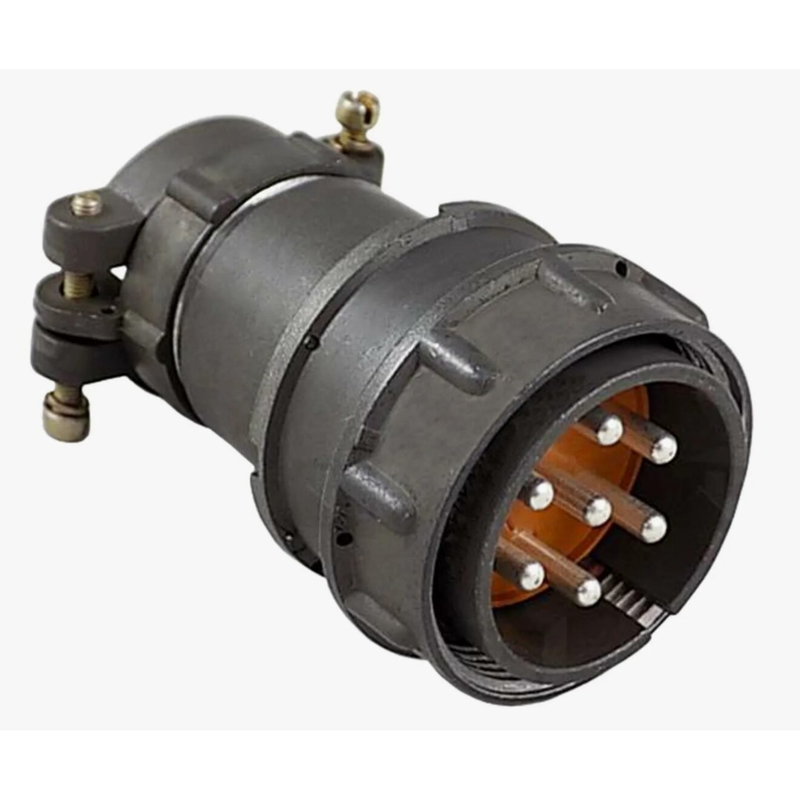

2РМДТ33КПН7Ш9А1 Элекон

Цена:

3050 ₽

Производитель: Элекон

Технические характеристики

Соединитель 2РМДТ33КПН7Ш9А1 «Элекон» — это цилиндрический низкочастотный электрический разъём серии 2РМДТ, предназначенный для соединения силовых и сигнальных цепей в промышленной и радиоэлектронной аппаратуре.

Разъём входит в группу цилиндрических негерметичных соединителей, используемых для монтажа внутри аппаратуры; не предназначен для работы под давлением или в герметичных отсеках.
Обычно применяется в промышленной автоматике, измерительных приборах, блоках питания и других электронных устройствах, где требуется надёжное соединение кабеля с платой или блоком.

Условный размер корпуса — 33, что задаёт габариты и типоразмерный ряд; часть «КПН» означает кабельный разъём приборного вида с негерметичным монтажом.
Исполнение «ПН» указывает на негерметичный приборный кабельный разъём, а «7Ш9» — на 7 контактов разъёма и угловую (шплинтовую) монтажную часть; буква «А» (или «В» в близких сериях) обычно относится к типу покрытия контактов или варианту исполнения.

Рабочее напряжение — до нескольких сотен вольт (в типовых сериях 2РМДТ до 560–700 В постоянного и переменного тока), в зависимости от конкретного исполнения и ТУ.
Допустимый ток на отдельный контакт — единицы ампер, а суммарный ток на разъём — десятки ампер, что позволяет использовать его как для силовых, так и для сигнальных цепей.

Температурный диапазон эксплуатации — примерно от −60 °C до +100 °C, что соответствует всеклиматическому исполнению и обеспечивает применение в сложных промышленных и полевых условиях.
Разъём рассчитан на работу в условиях вибрации и механических нагрузок, характерных для промышленного оборудования; количество допустимых сочленений обычно составляет несколько сотен.

Монтаж — через обжим или пайку, в зависимости от конкретного варианта (ПН/ПЭ/ПК и т.п.); разъёмы могут устанавливаться как на кабель, так и непосредственно на плату или панель.
Соединители 2РМТ и 2РМДТ имеют разную схему расположения контактов и не взаимозаменяемы, поэтому при замене или подборе аналогов важно точно соблюдать тип и маркировку (в том числе подвиды 7Ш9, 7Г9 и др.).

Описание

Назначение соединителя 2РМДТ33КПН7Ш9А1

Соединитель 2РМДТ33КПН7Ш9А1 производства «Элекон» — это цилиндрический низкочастотный электрический разъём серии 2РМДТ, предназначенный для соединения силовых и сигнальных цепей в промышленной и радиоэлектронной аппаратуре. Изделие относится к группе цилиндрических негерметичных соединителей, применяемых для монтажа внутри аппаратуры, и не предназначено для работы под давлением или в герметичных отсеках.

Основная задача разъёма — обеспечить надёжное электрическое соединение кабеля с платой, блоком или панелью аппаратуры. Он используется там, где требуется быстрое сочленение и расчленение цепей при обслуживании, замене блоков или подключении внешних кабельных сборок.

Расшифровка маркировки и конструктивные особенности

Обозначение 2РМДТ33КПН7Ш9А1 построено по стандартной схеме серии и содержит следующие сведения:

2РМДТ — тип цилиндрического низкочастотного соединителя;
33 — условный размер корпуса, задающий габариты и типоразмерный ряд изделия;
КПН — кабельный разъём приборного вида с негерметичным монтажом;
ПН — исполнение негерметичного приборного кабельного разъёма;
7Ш9 — семь контактов разъёма и угловая (шплинтовая) монтажная часть;
А1 — вариант исполнения, обычно относящийся к типу покрытия контактов или конструктивной модификации.

Соединители серий 2РМТ и 2РМДТ имеют разную схему расположения контактов и не являются взаимозаменяемыми. По этой причине при замене или подборе аналогов важно точно соблюдать тип, типоразмер и полную маркировку, включая подвиды 7Ш9, 7Г9 и другие.

Технические характеристики и условия эксплуатации

Рабочее напряжение соединителя достигает нескольких сотен вольт: в типовых сериях 2РМДТ оно составляет до 560–700 В постоянного и переменного тока в зависимости от конкретного исполнения и технических условий. Допустимый ток на отдельный контакт измеряется единицами ампер, а суммарный ток на разъём — десятками ампер, что позволяет применять изделие как в силовых, так и в сигнальных цепях.

Температурный диапазон эксплуатации — примерно от −60 °C до +100 °C, что соответствует всеклиматическому исполнению и обеспечивает работоспособность в сложных промышленных и полевых условиях. Разъём рассчитан на работу при вибрации и механических нагрузках, характерных для промышленного оборудования. Количество допустимых сочленений обычно составляет несколько сотен циклов.

Монтаж и применение

Монтаж выполняется через обжим или пайку в зависимости от конкретного варианта исполнения (ПН, ПЭ, ПК и других). Разъёмы могут устанавливаться как на кабель, так и непосредственно на плату или панель аппаратуры.

Типовые области применения соединителя 2РМДТ33КПН7Ш9А1:

Промышленная автоматика и системы управления оборудованием.
Измерительные приборы и лабораторная радиоэлектронная аппаратура.
Блоки питания и вторичные источники электропитания.
Другие электронные устройства, где требуется надёжное соединение кабеля с платой или блоком.

Благодаря негерметичному приборному исполнению и широкому температурному диапазону соединитель подходит для монтажа внутри аппаратуры, эксплуатируемой в цехах, на объектах промышленной инфраструктуры и в полевых условиях. При подборе замены следует учитывать, что взаимозаменяемость с другими сериями цилиндрических соединителей ограничена различием схем расположения контактов.
