Назначение разъёма 2РМДТ33КПН7Г9В1В

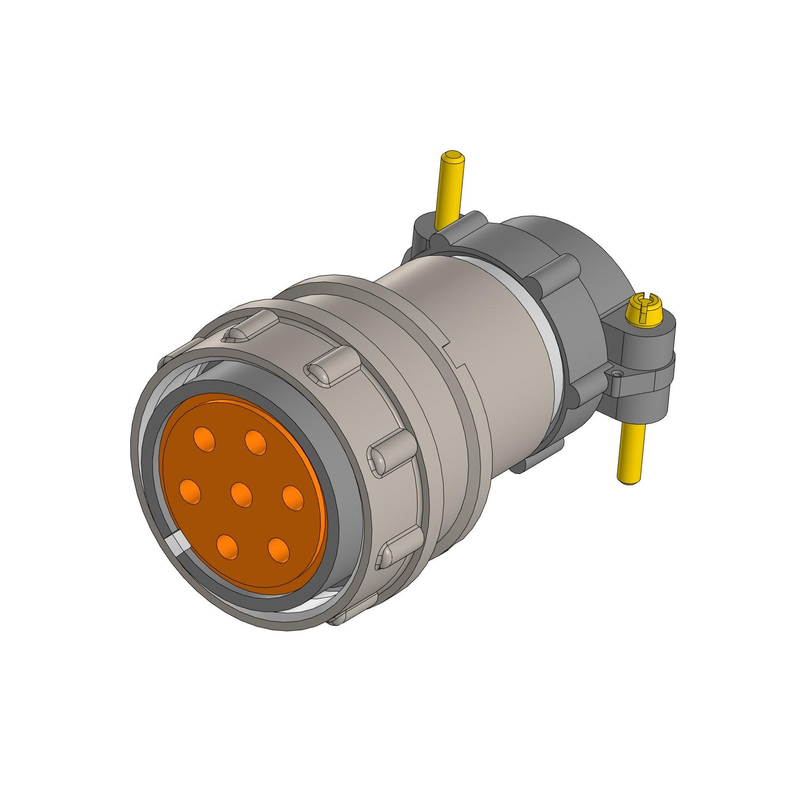

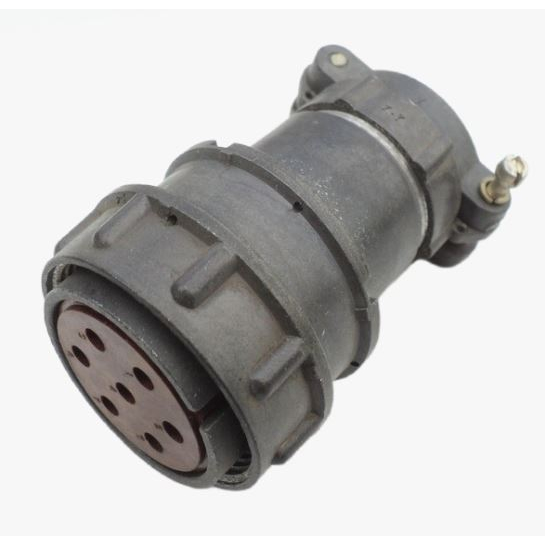

Разъём 2РМДТ33КПН7Г9В1В производства Элекон представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока. Изделие относится к серии 2РМДТ и выполнено с внутренним объёмным монтажом, что позволяет размещать контактные соединения внутри корпуса и защищать их от внешних воздействий.

Такие разъёмы применяются в промышленных и специальных системах, где требуется надёжная передача электрического сигнала и питания при повышенных нагрузках. Благодаря конструкции и материалам контактной группы соединитель подходит для эксплуатации в составе военной техники и другого оборудования, работающего в жёстких условиях.

Подтверждённые технические особенности

Конструкция разъёма включает 7 контактов. Максимальное рабочее напряжение достигает 560 В, а токовая нагрузка на каждый контакт — до 32 А. Электрические параметры контактных соединений нормированы в зависимости от диаметра контакта.

• Сопротивление электрического контакта диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление электрического контакта диаметром 2 мм — не более 1,6 мОм.
• Сопротивление электрического контакта диаметром 3 мм — не более 0,8 мОм.
• Покрытие контактов — золото или серебро.
• Монтаж выполняется обжимкой.
• Вид корпуса — кабельный.
• Посадочный диаметр корпуса — 33 мм.

Указанные значения подтверждают, что разъём способен обеспечивать стабильное соединение с низким переходным сопротивлением, что особенно важно для силовых и ответственных цепей.

Условия эксплуатации и надёжность

Разъём 2РМДТ33КПН7Г9В1В рассчитан на работу при воздействии синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с². Такая устойчивость к механическим нагрузкам делает его пригодным для установки на подвижных объектах и в условиях интенсивной тряски.

Ресурс изделия характеризуется минимальной наработкой 1000 часов и количеством циклов сочленения-расчленения до 500. Это позволяет использовать соединитель в составе оборудования, требующего периодического подключения и отключения без потери рабочих характеристик.

Применение

Благодаря совокупности параметров разъём востребован в следующих областях:

1. Промышленное оборудование, где необходима коммутация цепей с током до 32 А на контакт.
2. Специальные системы и военная техника, эксплуатируемые при вибрации и других жёстких воздействиях.
3. Кабельные сборки и жгуты, монтируемые обжимкой с использованием контактов под золотое или серебряное покрытие.
4. Устройства, требующие низкого и стабильного переходного сопротивления контактной пары.

Разъём поставляется как самостоятельное изделие серии 2РМДТ и предназначен для внутреннего объёмного монтажа. Год выпуска в учётной записи товара — 2017. Артикул изделия — 50133.
