Назначение и область применения

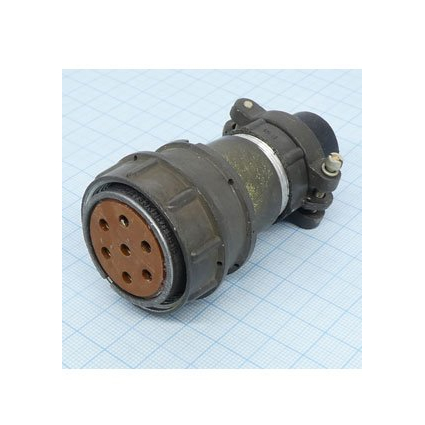

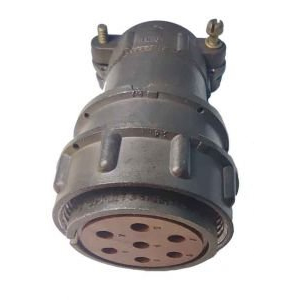

Соединитель 2РМДТ33КПН7Г9В1В — цилиндрический негерметичный низкочастотный электрический разъём общего назначения. Он предназначен для коммутации цепей постоянного и переменного тока с частотой до примерно 3 МГц и применяется в радиоэлектронной и радиотехнической аппаратуре, промышленной автоматике и других устройствах, где требуется надёжное разъёмное соединение длинных электрических цепей.

Изделие относится к серии 2РМДТ, рассчитанной на внутренний объёмный монтаж и ручное сочленение. Условное обозначение содержит сведения о конструкции: корпус условного размера 33, кабельное исполнение (буква К), прямой патрубок (буква П), резьбовое сочленение. Артикул товара — 40278.

Конструкция и контакты

Корпус разъёма имеет условный размер 33 и кабельное исполнение с прямым патрубком. Сочленение выполняется по резьбе, что обеспечивает надёжную фиксацию ответных частей при подключении и устойчивость к механическим нагрузкам.

Контакты извлекаемые, монтаж проводов выполняется обжимкой или пайкой в объёмном исполнении. Покрытие контактов — серебряное; подгруппа В1 в маркировке, как правило, соответствует всеклиматическому исполнению.

• Тип: цилиндрический низкочастотный соединитель, негерметичный.
• Сочленение: резьбовое, ручное.
• Монтаж: внутренний объёмный, контакты извлекаемые.
• Присоединение проводов: обжимка или пайка.
• Покрытие контактов: серебро.

Электрические параметры

Номинальное и максимальное рабочее напряжение составляет порядка 500–700 В в зависимости от конкретного исполнения. Максимальный ток на один контакт обычно достигает нескольких десятков ампер; для аналогов серии указывается значение до примерно 30–32 А на контакт.

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, ёмкость между контактами — не более 6 пФ. Эти показатели важны при работе в цепях с повышенными требованиями к изоляции и малым паразитным связям.

Климатические и механические характеристики

Разъём выполнен во всеклиматическом исполнении: рабочий диапазон температур — примерно от −60 °C до +100 °C. Изделие выдерживает влажность до 98% при температуре +40 °C, а также пониженное давление.

Механическая устойчивость рассчитана на вибрацию с частотами до 1–10 кГц и одиночные удары, что типично для промышленной и военной аппаратуры. Количество допустимых сочленений и расчленений — обычно не менее нескольких сотен; срок сохраняемости составляет порядка 15 лет при хранении и эксплуатации в нормальных условиях.

Атрибуты поставки

• Приёмка: «5».
• Год выпуска: 2018.

Указанные данные позволяют использовать соединитель в составе аппаратуры, где требуется стойкость к широкому диапазону температур, повышенной влажности и вибрационным нагрузкам.
