Назначение разъёма 2РМДТ33КПН32Ш5В1В

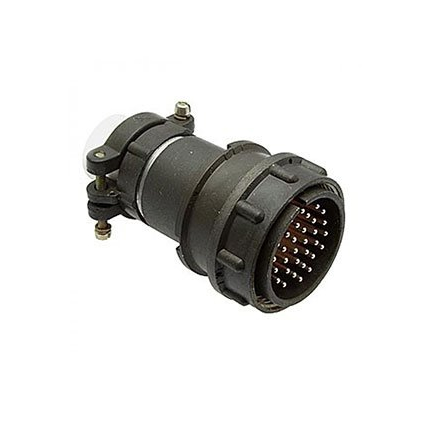

Разъём 2РМДТ33КПН32Ш5В1В производства предприятия «Элекон» представляет собой кабельную вилку цилиндрической конструкции серии 2РМДТ. Изделие предназначено для организации межприборных и межблочных соединений в низкочастотных электрических цепях постоянного и переменного тока. Основная задача такого соединителя — обеспечить надёжную передачу сигнала и питающего напряжения между отдельными блоками радиоэлектронной аппаратуры, приборами и кабельными сборками.

Благодаря многоконтактной конструкции вилка применяется там, где требуется одновременно коммутировать большое число цепей в ограниченном объёме. Это делает её востребованной в промышленном и военном оборудовании, где предъявляются повышенные требования к надёжности соединений и стойкости к внешним воздействиям.

Конструкция и технические особенности

Соединитель содержит 32 контакта. Контактные стержни изготовлены из латуни марки ЛС59-1 и имеют диаметр 1,5 мм. Контакты снабжены серебряным покрытием, что отражено в маркировке изделия символом «Ш». Серебрение обеспечивает низкое переходное сопротивление — не более 0,0025 Ом, а также способствует хорошей виброустойчивости узла.

Корпус вилки выполнен из алюминиевого сплава АЛ-11. Посадочный диаметр гнезда составляет 33 мм. Исполнение патрубка — прямое, обозначенное индексом «П», а сочленение с ответной частью — резьбовое. Кабельная вилка типа ПН предполагает монтаж контактов непосредственно на кабель пайкой или обжимом, при этом корпус фиксируется на кабельной оболочке.

Основные электрические и климатические параметры

• Количество контактов — 32.
• Диаметр контактных стержней — 1,5 мм.
• Материал штырей — латунь ЛС59-1.
• Рабочее напряжение — до 560 В постоянного или переменного тока.
• Частота сигнала — до 3 МГц.
• Максимальная токовая нагрузка — до 6 А на один контакт и до 160 А на весь соединитель.
• Переходное сопротивление контакта — не более 0,0025 Ом.
• Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия.
• Исполнение — всеклиматическое, класс тропикоустойчивости.

Применение и условия эксплуатации

Вилка 2РМДТ33КПН32Ш5В1В применяется в низкочастотных цепях радиоэлектронной аппаратуры. Наиболее часто такие соединители используются в составе промышленного и военного оборудования, где необходимы надёжные многоконтактные соединения, устойчивые к вибрации, перепадам температуры и повышенной влажности.

Всеклиматическое исполнение и тропикоустойчивость позволяют эксплуатировать изделие в сложных климатических условиях, включая регионы с жарким и влажным климатом. Резьбовое сочленение обеспечивает механическую прочность и стабильность электрического контакта при воздействии нагрузок.

Год выпуска указанной позиции — 2017. Разъём поставляется как отдельное изделие серии 2РМД и предназначен для монтажа на кабель силами специалистов, выполняющих сборку кабельных соединений.
