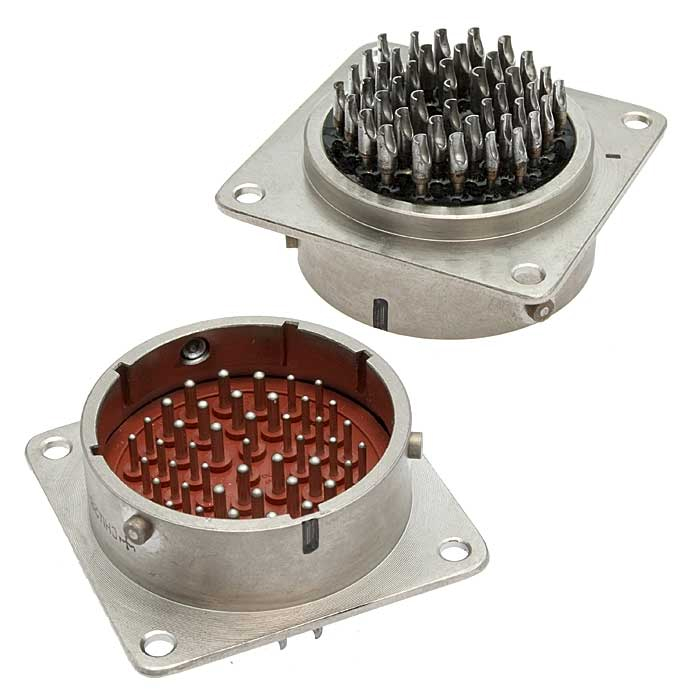

Назначение соединителя

2РМДТ33КПН32ГВ1В «5» — цилиндрический низкочастотный негерметичный тропикоустойчивый электрический соединитель общего назначения. Изделие предназначено для надёжного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Конструкция рассчитана на эксплуатацию в составе кабельных сборок, где требуется стабильная передача сигнала и питания между блоками оборудования.

Соединитель относится к категории 2РМД и выпускается в тропикоустойчивом исполнении, что подтверждается буквой «Т» в обозначении типа. Приёмка «5» указывает на особые условия приёмки изделия, применяемые для ответственных областей использования.

Расшифровка обозначения

Маркировка товара несёт полную информацию о конструкции и параметрах изделия:

• 2РМДТ — тип соединителя, тропикоустойчивое исполнение;
• 33 — условный размер корпуса, посадочный диаметр 33 мм;
• К — кабельный корпус;
• ПН — прямой патрубок с гайкой для неэкранированного кабеля;
• 32 — количество контактов;
• Г5 — покрытие контактов (серебро или золото);
• В1 — теплостойкость до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Электрические параметры

Соединитель оснащён 32 извлекаемыми контактами диаметром 1,5 мм. Максимальный ток на один контакт достигает 6 А, суммарный ток по всем контактам — до 160 А. Максимальное рабочее напряжение составляет 560 В (амплитудное значение). Рабочая частота — до 3 МГц. Сопротивление изоляции — не менее 5000 МОм, сопротивление контакта — не более 0,0025 Ом.

Условия эксплуатации

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Смена температур выдерживается до плюс 150…180 градусов Цельсия. Изделие устойчиво к вибрации в диапазоне 1–5000 Гц с ускорением до 490 метров на секунду в квадрате, к ударам до 5000 метров на секунду в квадрате и линейным нагрузкам до 2000 метров на секунду в квадрате. Сохраняет работоспособность при пониженном давлении до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля.

Относительная влажность при эксплуатации — до 98 процентов при температуре плюс 40 градусов Цельсия. Срок сохраняемости — 15 лет, наработка — 1000 часов, количество циклов соединений — 500.

Конструкция и монтаж

2РМДТ33КПН32ГВ1В «5» представляет собой кабельную розетку с резьбовым соединением. Монтаж выполняется объёмным способом: обжимкой или пайкой. Внутренний монтаж проводов допускается сечением до 1 квадратного миллиметра. Для организации длинных цепей розетка используется в паре с вилкой соответствующего типоразмера.

Резьбовое соединение обеспечивает механическую фиксацию сочленённых частей и сохраняет электрический контакт при воздействии вибрационных и ударных нагрузок. Тропикоустойчивое и всеклиматическое исполнение позволяет применять соединитель в аппаратуре, работающей в сложных климатических условиях.
