Назначение разъёма 2РМДТ33КПН32Г5В1В

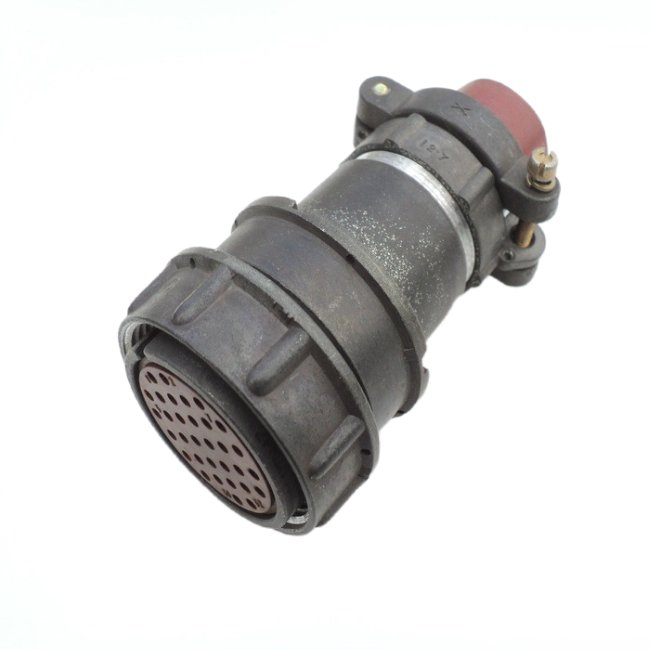

Разъём 2РМДТ33КПН32Г5В1В производства завода «Элекон» — это цилиндрический низкочастотный соединитель серии 2РМДТ, предназначенный для электрического соединения цепей в составе промышленной и военной аппаратуры. Изделие выполнено в виде кабельной розетки с прямым патрубком для неэкранированного кабеля и применяется там, где требуется надёжная коммутация при повышенных требованиях к вибрации, температуре и влажности.

Конструкция разъёма рассчитана на монтаж в любых положениях, а извлекаемые контакты допускают пайку при выполнении монтажных работ. Резьбовой метод сочленения обеспечивает плотное и стабильное соединение ответных частей, что важно в условиях эксплуатации с постоянными механическими нагрузками.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Они определяют его применимость в конкретных электрических и климатических условиях.

• Количество контактов — 32 гнезда диаметром 1,5 мм, изготовленных из латуни с серебряным покрытием;
• Максимальное рабочее напряжение — до 560 В;
• Максимальный ток на один контакт — до 6 А;
• Максимальный ток на весь разъём — до 160 А;
• Сопротивление изоляции — не менее 5000 МОм;
• Сопротивление контакта для контактов диаметром 1,5 мм — не более 2,5 мОм;
• Материал изолятора — карболит (фенопласт), контакты извлекаемые;
• Корпус — алюминиевый сплав А-22 с оксидированием, цвет корпуса серый, цвет изолятора коричневый;
• Метод сочленения — резьбовой, резьба накидной гайки М36 на 1,5;
• Климатическое исполнение — УХЛ 2.1;
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия;
• Максимальная теплостойкость изолятора — 100 градусов Цельсия;
• Относительная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия;
• Атмосферное давление — от глубокого вакуума до нормального и выше;
• Ресурс — не менее 500 циклов сочленения и расчленения;
• Минимальная наработка — 1000 часов, при максимальной температуре контакта 80 градусов Цельсия — до 175 000 часов.

Материалы и конструктивные особенности

Корпус разъёма выполнен из алюминиевого сплава А-22, а оксидное покрытие защищает его от коррозии и механических повреждений. Изолятор изготовлен из карболита, или фенопласта, который сохраняет электроизоляционные свойства в широком диапазоне температур и при высокой влажности. Контакты выполнены из латуни и покрыты серебром, что снижает переходное сопротивление и повышает надёжность соединения.

Розетка предназначена для неэкранированного кабеля, поэтому не имеет элементов экранирования. Прямой патрубок упрощает ввод кабеля и фиксацию его в корпусе. Извлекаемость контактов позволяет заменять отдельные гнёзда при ремонте или обслуживании без замены всего соединителя.

Область применения

Соединитель применяется в промышленной и военной аппаратуре, где необходима надёжная цилиндрическая низкочастотная коммутация в кабельном исполнении без герметизации. Он подходит для эксплуатации при низких и высоких температурах, повышенной влажности, а также в условиях изменяющегося атмосферного давления, включая глубокий вакуум. Возможность пайки контактов и монтажа в любых положениях делает разъём удобным для сборки и ремонта оборудования.

Год выпуска, указанный в карточке товара, — 2017. Артикул изделия — 50131, категория — 2РМД, производитель — «Элекон».
