Назначение соединителя

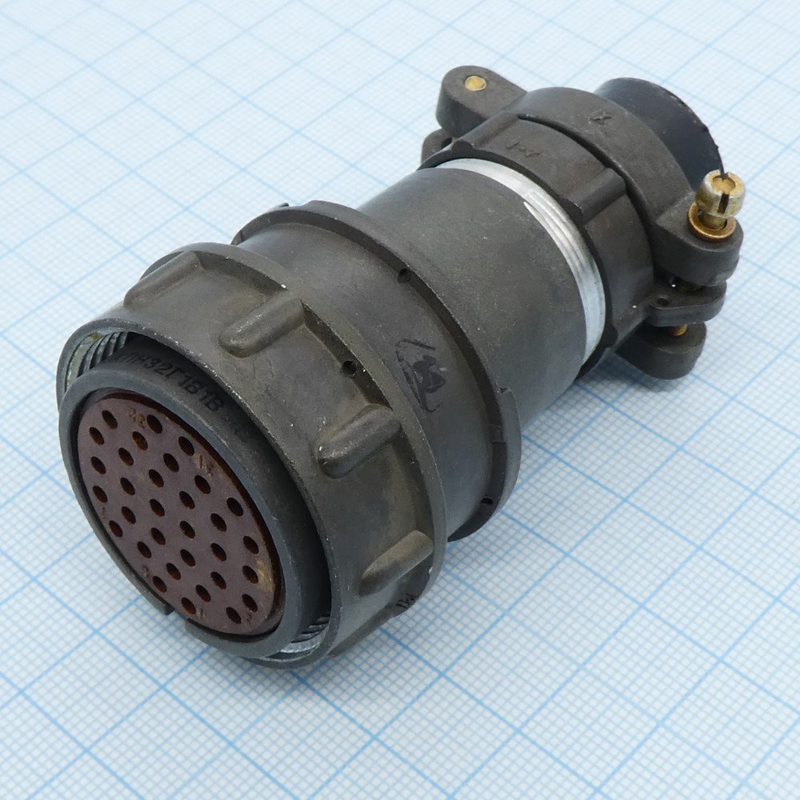

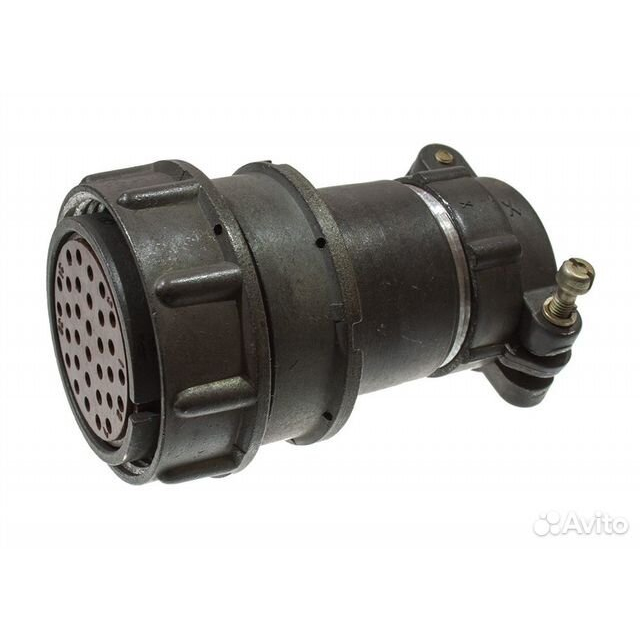

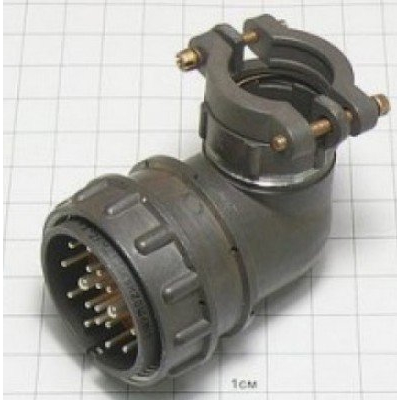

2РМДТ33КПН32Г5В1В — цилиндрический низкочастотный соединитель производства АО «Завод Элекон» серии 2РМДТ, изготовленный в виде кабельной розетки с видом приемки «5». Изделие применяется для соединения и разъединения электрических цепей переменного и постоянного тока в составе радиоэлектронной аппаратуры, приборов и кабельных сборок. Конструкция рассчитана на эксплуатацию в условиях тропического и всеклиматического исполнения, что подтверждается соответствующей приемкой и климатическим исполнением.

Основная задача розетки — обеспечить надёжный электрический контакт при многократном сочленении и расчленении, сохраняя стабильные параметры при механических, климатических и акустических нагрузках. Резьбовая фиксация сочленения исключает самопроизвольное разъединение под воздействием вибрации и ударов.

Подтверждённые технические особенности

Соединитель оснащён 32 извлекаемыми контактами диаметром 1,5 мм с серебряным покрытием (Ag). Максимальный рабочий ток на один контакт составляет 6 А, на весь разъём — до 160 А. Рабочее напряжение достигает 560–700 В, рабочая частота — до 3 МГц.

Электрические параметры:

• сопротивление контакта — не более 0,0025 Ом;
• сопротивление изоляции — не менее 5000 МОм;
• материал корпуса — алюминиевый сплав с оксидированием;
• материал изолятора — карболит.

Конструктивное исполнение включает прямой патрубок (П) и гайку для неэкранированного кабеля (Н). Типоразмер корпуса — 33, посадочный диаметр 33 мм, резьба сочленения — диаметр 36 мм с шагом 1,5 мм. Габариты: диаметр 42 мм, высота 67,5 мм, масса от 28 до 83 г.

Монтаж и подключение

Электрический монтаж выполняется пайкой или обжимкой. Механический монтаж — объёмный, с сечением провода до 1 мм². Такое сочетание способов подключения позволяет применять соединитель как в ремонтных, так и в серийных сборочных операциях.

Условия эксплуатации и ресурс

Рабочий диапазон температур — от минус 60 до плюс 100 °C (группа теплостойкости 1). Относительная влажность — до 98 процентов при температуре плюс 40 °C. Ресурс сочленений — 500 циклов. Наработка составляет от 1000 до 175 000 часов в зависимости от режима.

Устойчивость к внешним воздействиям:

• вибрация в диапазоне от 1 до 5000 Гц при ускорении 50 g;
• акустические шумы уровнем до 170 дБ;
• удары с ускорением до 500 g.

Климатическое исполнение — УХЛ 2.1 либо всеклиматическое. Срок хранения — 15 лет. Изделие соответствует техническим условиям ТУ ГЕ0.364.126.

Применение и комплектация

Розетка востребована в промышленной и специальной аппаратуре, где требуется стойкость к вибрации, ударам, повышенной влажности и широкому температурному диапазону. Типичные области применения — измерительные приборы, системы связи, блоки питания и кабельные сборки ответственного назначения.

Поставка осуществляется в заводской упаковке. Артикул изделия — 20222, год выпуска — 2021. Изготовитель — АО «Завод Элекон».
