Назначение и область применения

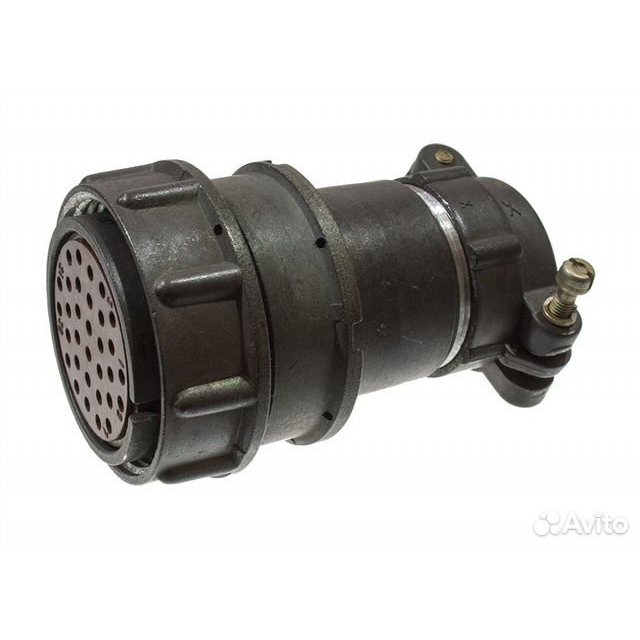

2РМДТ33КПН32Г5В1В — это кабельная розетка серии 2РМДТ производства АО «Завод Элекон». Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель рассчитан на эксплуатацию в условиях тропического климата и применяется в составе электрических соединений, где требуется надёжная коммутация при повышенных механических и климатических нагрузках.

Розетка выпускается с видом приёмки «5» (ВП, ПЗ) и соответствует техническим условиям ТУ ГЕ0.364.126. Такая приёмка подтверждает, что изделие прошло дополнительные испытания и приёмочный контроль в соответствии с требованиями заказчика.

Подтверждённые технические особенности

Соединитель имеет 32 извлекаемых контакта диаметром 1,5 мм. Контакты выполнены в виде гнёзд из латуни с серебряным покрытием. Рабочее напряжение достигает 560 В, ток на один контакт — до 6 А, суммарный ток на весь разъём — до 160 А. Сопротивление контакта не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

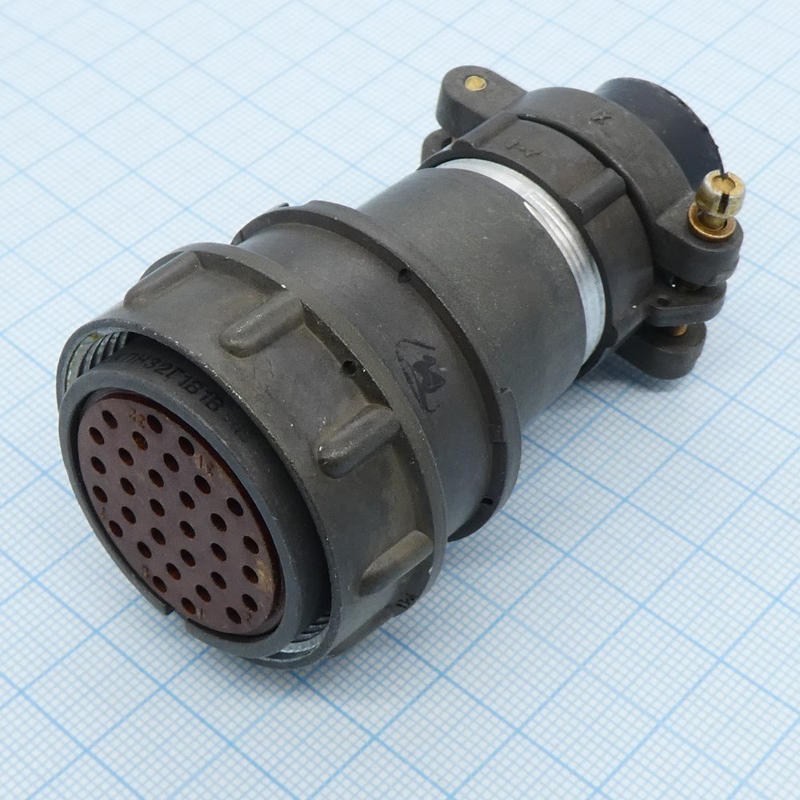

Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Розетка оснащена прямым патрубком (П) с гайкой (Н) и предназначена для неэкранированного кабеля.

Габаритные размеры: диаметр корпуса 42 мм, высота 67,5 мм. Резьба накидной гайки — D36х1,5 мм. Монтаж — пайка, объёмный механический. Поляризация — одношпоночная, что исключает неправильное сочленение.

Климатическое исполнение УХЛ 2.1 (всеклиматическое). Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Влажность — до 98 процентов при температуре плюс 40 градусов Цельсия. Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, акустические шумы уровнем 170 дБ и удары с ускорением до 500 g.

Ресурс, масса и условия хранения

• Ресурс по количеству соединений и разъединений — 500 циклов.
• Наработка — до 175 000 часов.
• Масса — от 28 до 83 граммов в зависимости от исполнения.
• Срок хранения — 15 лет.
• Год выпуска указанной позиции — 2020.

Применение и комплектование

Розетка 2РМДТ33КПН32Г5В1В применяется для подключения неэкранированного кабеля в составе соединителей серии 2РМДТ. Одношпоночная поляризация обеспечивает однозначную ориентацию при сочленении, а извлекаемые контакты позволяют выполнять монтаж пайкой с последующей установкой в корпус. Изделие подходит для эксплуатации в тропических условиях, включая повышенную влажность и широкий диапазон температур.

Поставка осуществляется в заводской упаковке. Изделие соответствует требованиям ТУ ГЕ0.364.126 и виду приёмки «5». При монтаже следует учитывать диаметр корпуса 42 мм и резьбу накидной гайки D36х1,5 мм для обеспечения правильного сопряжения с ответной частью.
