Назначение и общее описание

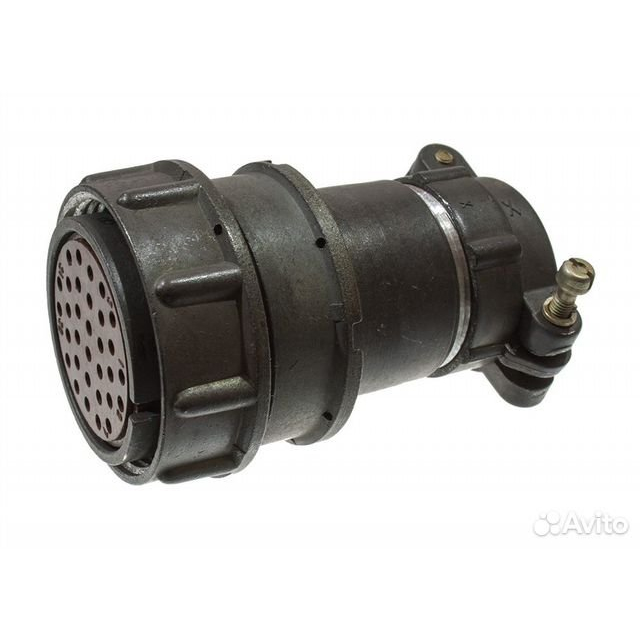

2РМДТ33КПН32Г5В1В «5» — кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМДТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц и применяется для подключения кабельных линий к ответным частям соединителей в составе электротехнической и радиоэлектронной аппаратуры.

Розетка имеет 32 контакта диаметром 1,5 мм. Рабочее напряжение составляет до 560 В, максимальный ток на контакт — 6 А, общий ток на разъём — до 160 А. Исполнение «5» соответствует приёмке «5», указанной в характеристиках товара.

Конструкция и материалы

Корпус розетки выполнен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор изготовлен из карболита коричневого цвета. Контакты выполнены из латуни с серебряным покрытием, они извлекаемые, монтаж проводов — пайкой.

Габариты изделия: диаметр 42 мм, высота 67,5 мм, резьба накидной гайки D36 на 1,5 мм. Это розетка с прямым патрубком, гайкой для неэкранированного кабеля, без втулки, с резьбовым соединением и одношпоночной поляризацией. Метод монтажа — объёмный механический; изделие подходит для любого положения установки.

• Серия: 2РМДТ, цилиндрический низкочастотный соединитель.
• Тип: кабельная розетка с прямым патрубком.
• Число контактов: 32, диаметр контакта 1,5 мм.
• Материал корпуса: алюминиевый сплав А-22, оксидное покрытие.
• Изолятор: карболит.
• Контакты: латунь с серебряным покрытием, извлекаемые.
• Монтаж проводов: пайка.

Условия эксплуатации

Климатическое исполнение — УХЛ 2.1. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия (теплостойкость 1, до 100 градусов). Допустимая влажность — до 98 процентов при плюс 40 градусах Цельсия. Рабочее давление — от 133,32 умноженного на 10 в минус двенадцатой степени до 50,6 умноженного на 10 в четвёртой степени Паскаля.

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, акустические шумы уровнем 170 дБ и удары с ускорением до 500 g. Ресурс изделия — 500 сочленений-расчленений, наработка — от 1000 часов.

Надёжность и приёмка

Сопротивление контактов составляет не более 2,5 мОм, сопротивление изоляции — 5000 МОм. Срок хранения — 15 лет согласно ТУ ГЕ0.364.126. Изделие выпускается по указанным техническим условиям; год выпуска данного экземпляра — 2010, приёмка «5».

Применение

Розетка применяется в составе кабельных сборок и жгутов для коммутации электрических цепей в аппаратуре, эксплуатируемой в жёстких климатических и механических условиях: при широком диапазоне температур, повышенной влажности, вибрационных и ударных нагрузках. Резьбовое соединение и одношпоночная поляризация обеспечивают надёжную фиксацию и правильное взаимное положение частей соединителя при сочленении, а извлекаемые контакты упрощают монтаж и обслуживание.
