Назначение

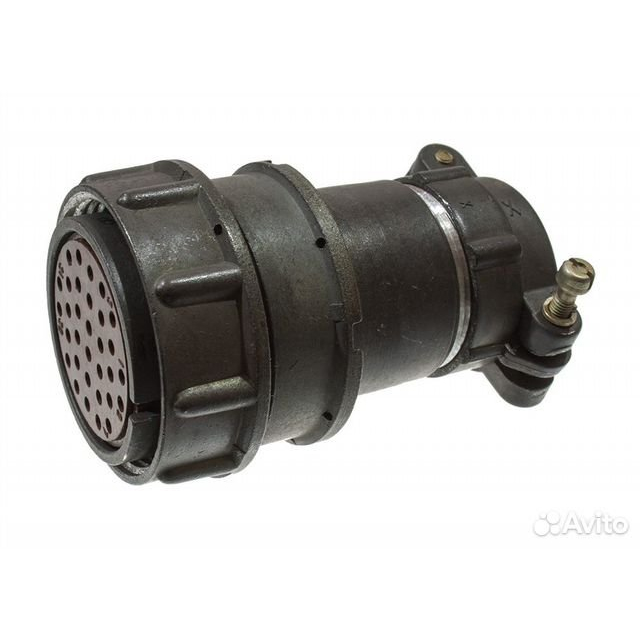

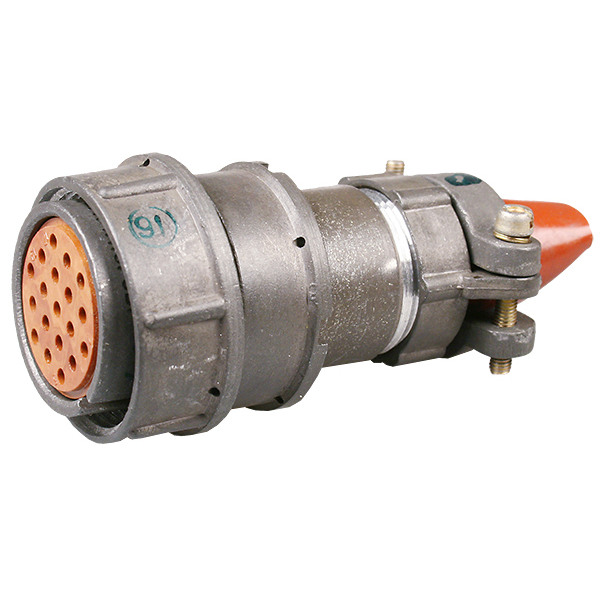

2РМДТ33КПН32Г5В1В «5» — кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМДТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Розетка применяется для коммутации кабельных линий и подключения к блокам и приборам в составе электротехнической и радиоэлектронной аппаратуры.

Исполнение с приёмкой «5» и годом выпуска 91 относится к изделиям, прошедшим приёмочный контроль. Артикул товара — 40274, категория — 2РМД.

Подтверждённые особенности

Электрические параметры

• Число контактов — 32, диаметр каждого контакта 1,5 мм.
• Максимальное рабочее напряжение — 560 В.
• Токовая нагрузка — до 6 А на контакт и до 160 А на весь разъём.
• Рабочая частота цепей — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.

Конструкция и материалы

• Корпус из алюминиевого сплава с оксидированием, серого цвета, диаметр 42 мм, высота 67,5 мм.
• Изолятор из карболита коричневого цвета.
• Контакты с серебряным покрытием, подпружиненные, извлекаемые, монтаж пайкой.
• Резьбовое соединение с шагом резьбы D36 на 1,5 мм, одношпоночная поляризация.
• Прямой патрубок и гайка для неэкранированного кабеля, исполнение негерметичное.

Климатическое исполнение и надёжность

Разъём имеет всеклиматическое исполнение В2.1 (УХЛ2.1 по ГОСТ 15150-69) с теплостойкостью до 100 °С. Диапазон рабочих температур — от минус 60 до плюс 100 °С. Допустимая влажность — до 98 процентов, диапазон давления — от 10 в минус четвёртой степени до 50,6 на 10 в четвёртой степени Па. Ресурс составляет 500 сочленений-расчленений, наработка на отказ — до 175 000 часов при 80 °С, срок хранения — 15 лет.

Устойчивость к внешним воздействиям

Соединитель выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением 50 g, акустические шумы до 170 дБ, многократные удары 100 g длительностью 1–3 мс и однократные удары до 500 g длительностью 0,1–2 мс.

Применение

Розетка подходит для монтажа в аппаратуре, где требуется многоcontactное подключение кабеля при повышенных механических и климатических нагрузках. Благодаря всеклиматическому исполнению и широкому температурному диапазону изделие применяется в составе оборудования, работающего в том числе при пониженном давлении и высокой влажности.

Конструкция с прямым патрубком и гайкой рассчитана на неэкранированный кабель. Допускается любое положение установки. Соединение с ответной частью выполняется по резьбе с одношпоночной поляризацией, что исключает неправильную стыковку. Монтаж контактов производится пайкой; подпружиненные извлекаемые контакты упрощают обслуживание и замену отдельных цепей.

При выборе изделия следует учитывать, что разъём негерметичен, поэтому его применение целесообразно в условиях, где прямое воздействие воды и агрессивных сред не предусмотрено. Совместимость с ответными частями определяется типом резьбы D36 на 1,5 мм и числом контактов 32.
